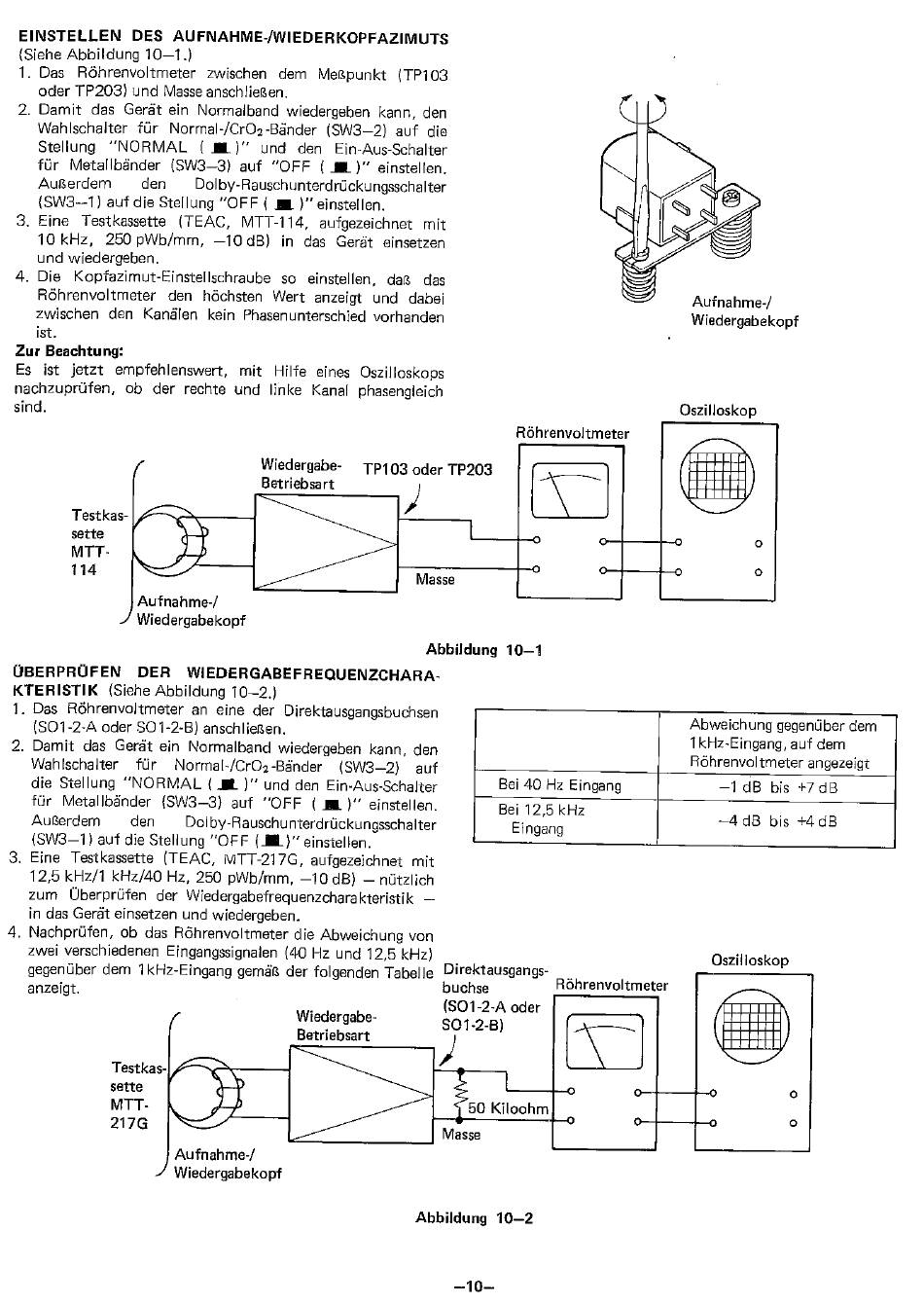

EINSTELLEN DES AUFNAHME-/WIEDERKOPFAZIMUTS
(Siehe Abbildung 10—1 .)
I. Das Röhrenvoltmeter
Oder T P203) und Masse anschließen.
2. Damit das Gerät ein Normalband wiedergebenkann, den
Wahlschalter für Normal-/Cr02 -Bänder (SW3—2) auf die
Stellung "NORMAL
für Metallbänder (SW3—3) auf "OFF ( A
Außerdem den
(SW3—I ) auf die Stellung "OFF ( A )" einste(len.
3. Eine Testkassette (TEAC, MTT-114, aufgezeichnet mit
10 kHz, 250 pWb/mm, —10 dB) in das Gerät einsetzen
und wiedergeben.
4. Die Kopfazimut-Einstellschraube so einstellen, daß das
Röhrenvoltmeter den höchsten Wert anzeigt und dabei
zwischen den Kanälen kein Phasenunterschied vorhanden
ist.
Zur Beachtung:
Es ist jetzt empfehlenswert, mit Hilfe eines Oszilloskops
nachzuprüfen, 0b der rechte und linke Kanal phasengleich
Sind.
Testkas-
sette
MTT-
114
Aufnahme-/
Wiedergabekopf
ÜBERPRÜFEN DER WIEDERGABEFREQUENZCHARA-
KTERISTIK (Siehe Abbildung 10—2.)
I. Das Röhrenvoltmeter an eine der Direktausgangsbuchsen
(SOI -24 oder .SO1-2-8) anschliæen.
2. Damit das Gerätein Normalbandwiedergeben kann,den
Wahtschalter für Normal-/Cr02-Bänder (SW3—2) auf
die Stellung "NORMAL (
für Metallbänder (SW3—3) auf "OFF ( A Y' einstellen.
Außerdem den
(SW3—I) auf die Stellung "OFF
3. Eine Testkassette (TEAC, MTT-217G, aufgezeichnetmit
12,5 kHz/1 kHz/40 Hz, 250 pWb/mm, —10dB)
zum Überprüfen der Wiedergabefrequenzcharakteristik
In das Gerät einsetzen und wiedergeben.
4. Nachprüfen,0b dasRöhrenvoltmeter d ie Abweichung von
zwei verschiedenenEingangssignaien ( 40 Hz und 12,5 kHz)
gegenüberdem I kHz-Einganggemäßder folgendenTabelle
anzeigt.
Testkas-
sette
MTT-
217G
Aufnahme-/
Wiedergabekopf
zwischen dem Meßpunkt (TPI 03
( A )" und den Ein-Aus-Schalter
)" einstelten
Dolby-Rauschunterdrückungsschalter
Wiedergabe- TP103 OderTP203
Betriebsart
)" und den Ein-Aus-SchaIter
Dolby-Rauschunterdrückungsschalter
einstellen.
Wiedergabe-
Betriebsart
Röhrenvoltmeter
Masse
Abbildung 10—1
Bei 40 Hz Eingang
Bei 12,5 kHz
Eingang
— nützlich
Direktausgangs-
buchse
(SOI -2-A Oder
SOI-2-B)
50 Kiloohm
Masse
Abbildung 10—2
Aufnahme-/
Wiedergabekopf
Oszilloskop
Abweichung gegenüber dem
1kHz-Eingang, auf dem
Röhrenvoltmeter angezeigt
-1
-4
Oszilloskop
Röhrenvoltmeter
dB bis +7 dB
dB bis +4dB
O
