4 Montage und Inbetriebsetzung

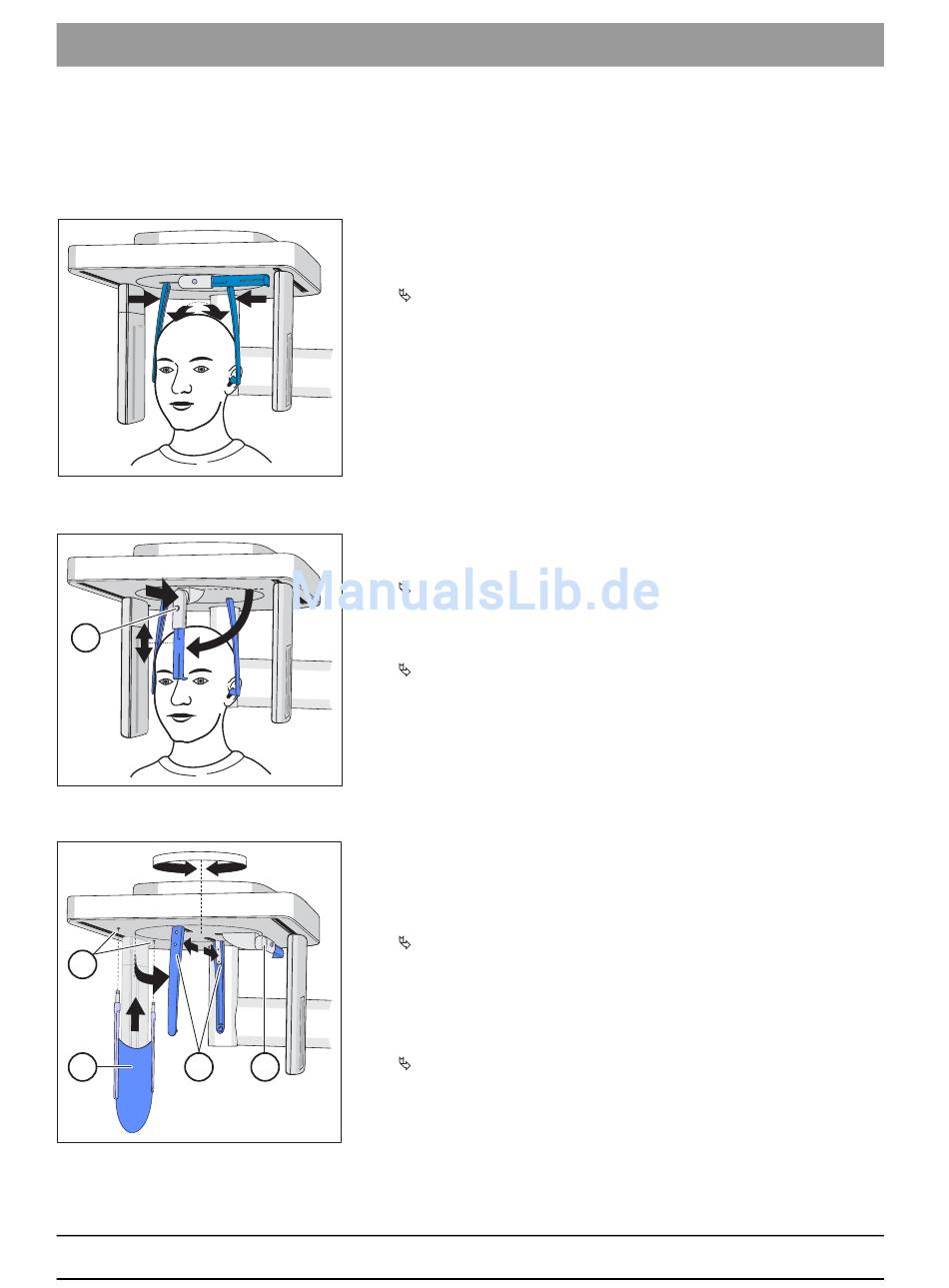

4.2 Zubehörteile am Cephalometer einstellen/einstecken
A
A
D C
34
4.2
Zubehörteile am Cephalometer einstellen/
einstecken
Halterung für Ohroliven einstellen
1. Halterungen für Ohroliven mit beiden Händen ganz oben greifen.
2. Halterungen gleichzeitig auseinanderziehen oder
zusammendrücken.
Die Ohroliven sind in den äußeren Gehörgang des Patienten
eingeführt.
Nasenstütze einstellen
1. Nasenstütze nach unten schwenken.
2. Arretierknopf A leicht drücken und gedrückt halten.
Die vertikale Verstellung ist gelöst.
3. Das blaue Stück der Nasenstütze nach oben oder unten bewegen.
4. Arretierknopf A loslassen.
Die vertikale Verstellung der Nasenstütze ist arretiert.
Handwurzelanlage einstecken
✔
Die Halterungen für die Ohroliven C stehen mit dem Sensor und der
Sekundärblende in einer Linie.
1. Halterungen für Ohroliven C mit beiden Händen ganz oben greifen.
2. Halterungen gleichzeitig um 90 Grad verdrehen.
Die Nasenstütze B steht auf der von der Handwurzelanlage D
abgewandten Seite.
3. Fassen Sie die Handwurzelanlage D an den Seiten an.
4. Stecken Sie die Handwurzelanlage bis zum Anschlag in beide
Bohrungen A ein.
Die Handwurzelanlage D rastet mit einem leichten Widerstand
B
ein.
Sirona Dental Systems GmbH
Gebrauchsanweisung ORTHOPHOS XG 5 / Ceph
D3352.201.03.23.01 04.2016
60 03 748 D3352
