3 MONTAGEANLEITUNG
NETTI SEITENPELOTTE BASIC- FÜR:
NETTI ROLLSTÜHLE MIT RUNDEN
RÜCKENROHRE
Netti 4U BASE
Artikelnummer 88468
Die Pelotte ist in der Breite als auch in
Höhe und Tiefe einstellbar.
3 und 4 mm Inbusschlüssel
Lassen Sie allen Schrauben locker bis der
Seitenpelotte fest eingestellt werden soll.

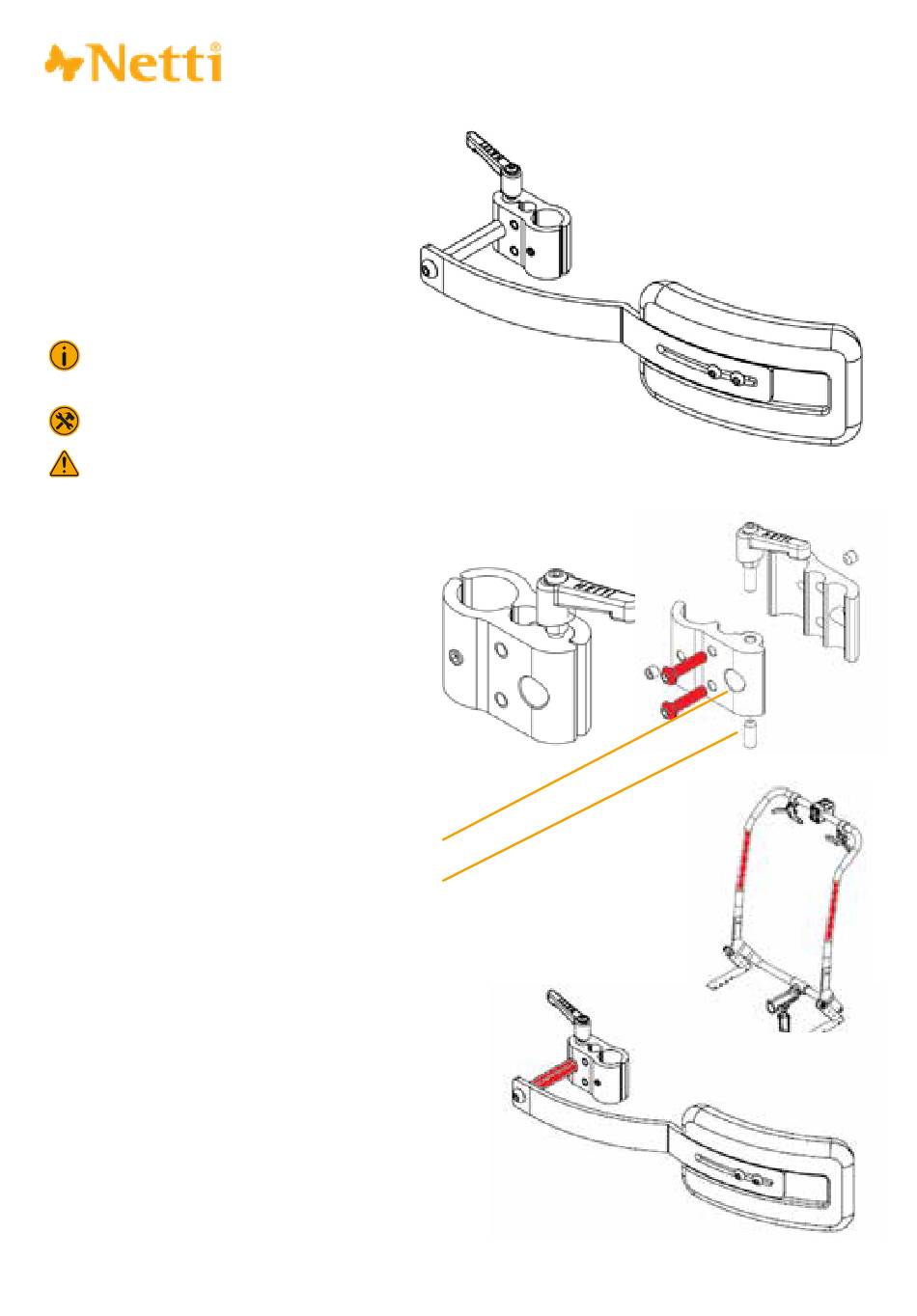

• Trennen Sie zuerst die beiden Klammerteile, in
dem Sie mit dem 4er-Inbusschlüssel die 2 hier
gezeigten Schrauben lösen und im Anschluss
wieder locker zusammenfügen.
• Positionieren Sie danach die Klammer im rechts
gezeigten Bereich auf dem Rückenrohr in der
von Ihnen gewünschten Höhe und ziehen Sie
die Schrauben so an, dass die Klammer später
noch positioniert werden kann.
• Schrauben Sie nun den Kipp-Klemmhebel aus
dem in der Klammer befindlichen Gewinde
nach oben, indem Sie den Hebel gegen
den Uhrzeigersinn bis zum Anschlag an das
Rückenrohr drehen, dann den Hebel nach
oben ziehen und im Uhrzeigersinn wieder
zurückführen.
• Wiederholen Sie dies bis das Loch in der
Klammer frei ist.
• Eventuell müssen Sie die auf der Unterseite der
Klammer befindliche Madenschrauben mit dem
3er-Inbusschlüssel ebenfalls etwas aus dem
Gewinde drehen.
• Schieben Sie die Pelotte in die Klammer und
drehen Sie den Kipp-Klemmhebel wieder in das
Gewinde.
8
My-Netti.com
Model: Netti Side support BASIC
Version: 2022-02
