Montage

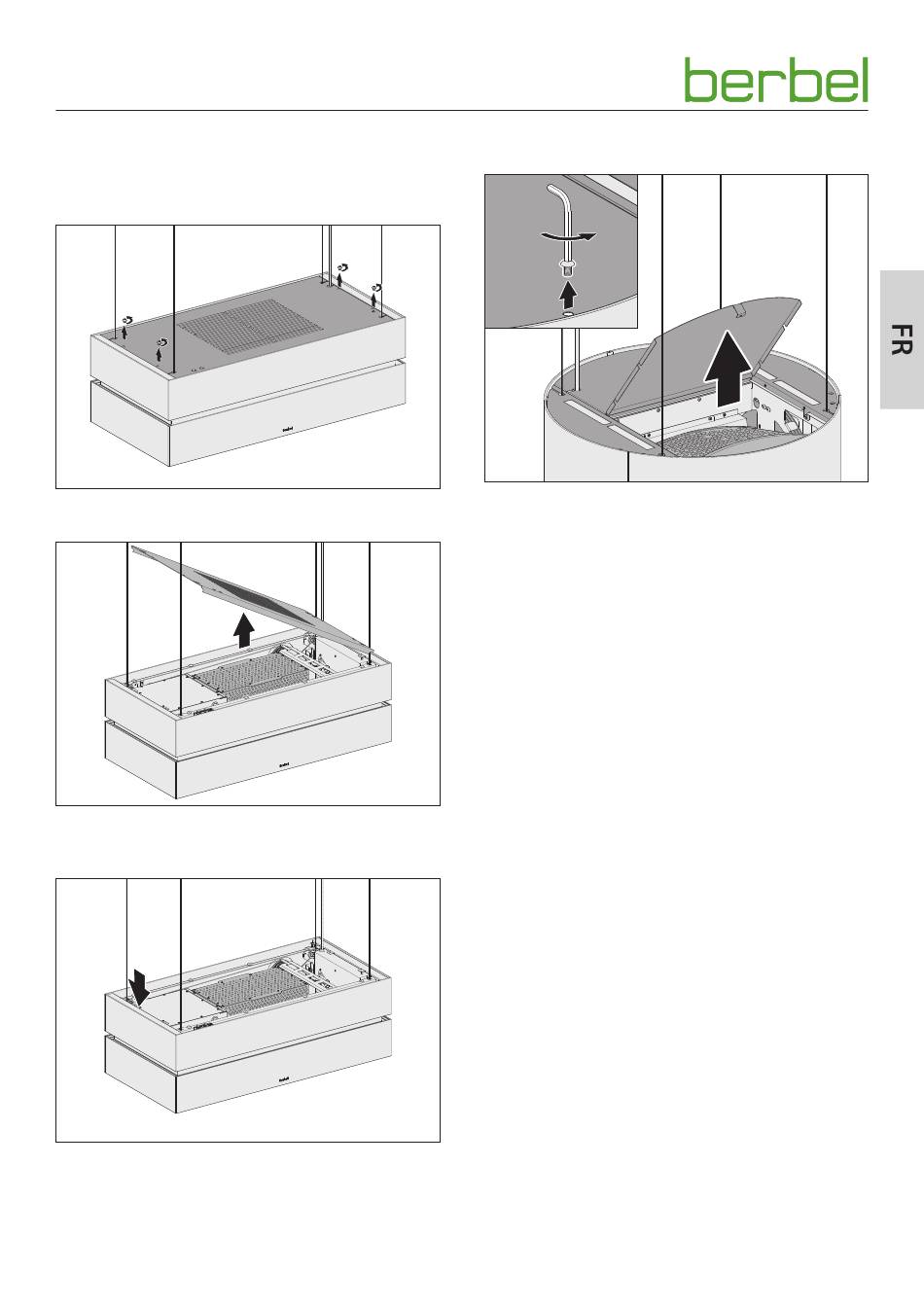

2.1.2 Préparation de la hotte décorative
Skyline / Skyline Edge
☞ Desserrer les vis sur le revêtement avec une clé Allen 2,5.
☞ Soulever le revêtement. Faire attention dans ce cas aux
câbles porteurs et au câble d'alimentation.
☞ Veiller à sélectionner le bon côté de la hotte décorative.
L'accès à l'appareil s'effectue par le bas.
6003620_0 – 02.05.2017
Skyline Round
☞ Desserrer la vis sur le revêtement avec une clé Allen 2,5.
☞ Soulever le revêtement. Faire attention dans ce cas aux
câbles porteurs et au câble d'alimentation.
7
