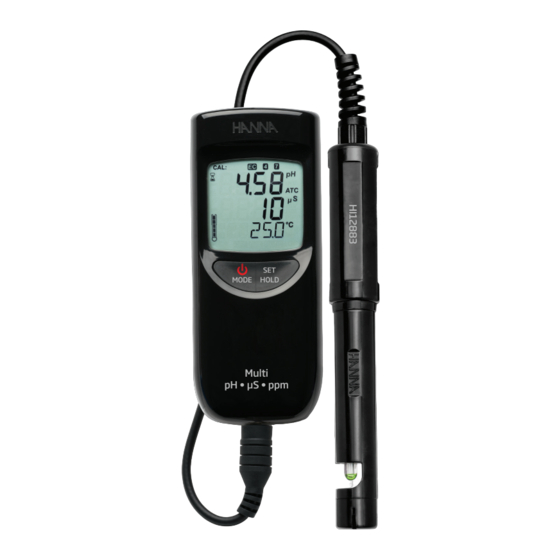

Hanna Instruments HI991300 Bedienungsanleitung
Wasserdichtes ph-, leitfähigkeits- (ec-, tds) und temperaturmessgerät
Vorschau ausblenden
Andere Handbücher für HI991300:
- Bedienungsanleitung (18 Seiten) ,
- Bedienungsanleitung (2 Seiten) ,
- Bedienungsanleitung (2 Seiten)
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für Hanna Instruments HI991300
Inhaltszusammenfassung für Hanna Instruments HI991300

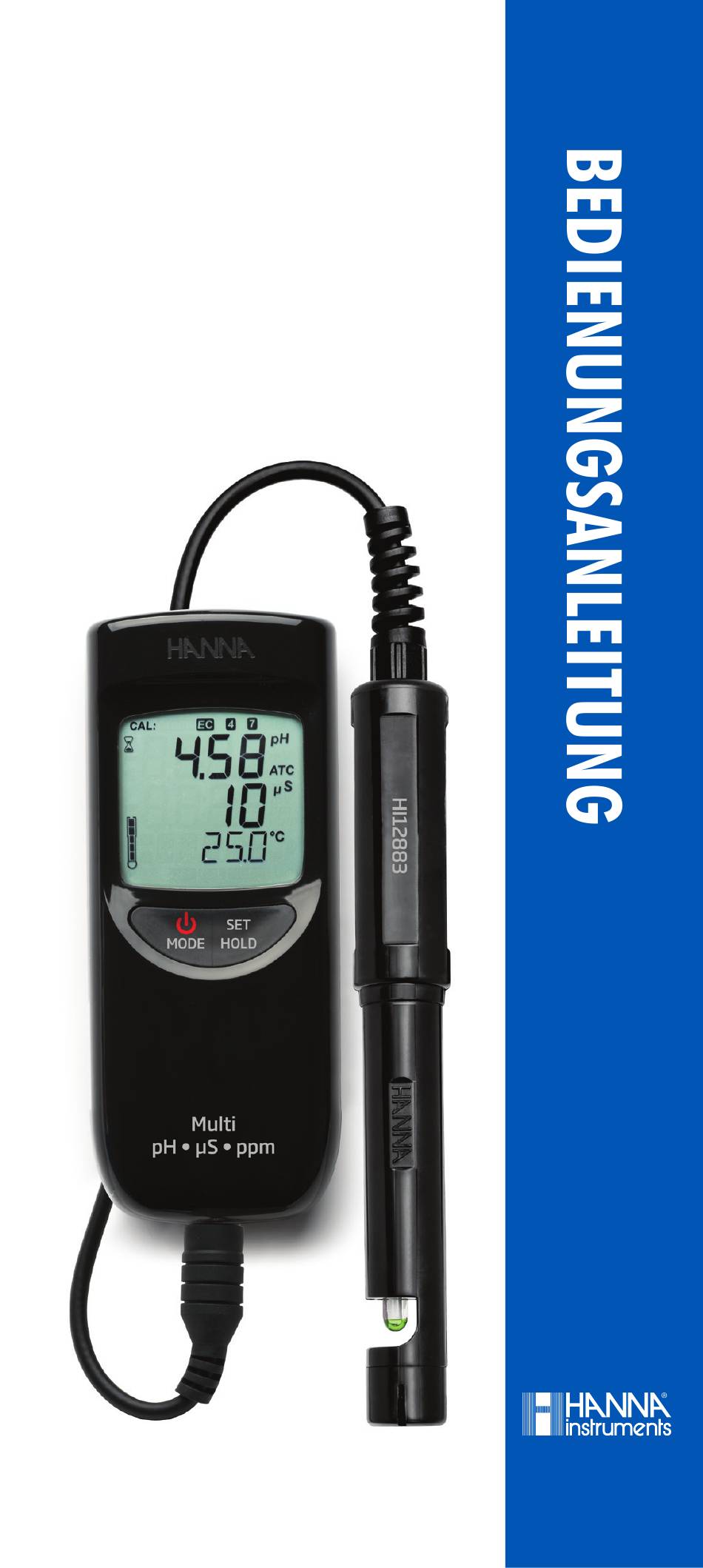

- Seite 1 HI991300 • HI991301 Wasserdichtes pH-, Leitfähigkeits- (EC-, TDS) und Temperaturmessgerät...
- Seite 2 Sie nicht, uns eine E-Mail an info@ hannainst.de zu senden oder unsere weltweite Kontaktliste unter www.hannainst.de einzusehen. Alle Rechte vorbehalten. Reproduktion, auch in Auszügen, ohne ausdrückliche Erlaubnis des Urhebers, Hanna Instruments Inc., Woonsocket, Rhode Island, 02895, USA, verboten.
-
Seite 3: Inhaltsverzeichnis
Überprüfung der Lieferung ......... Beschreibung ............Hauptfunktionen ............Technische Daten ............Displaybeschreibung ..........Bedienung ............... Geräteeinstellungen ..........Batteriewechsel ............Zubehör ..............Elektrodenwartung ............ -
Seite 4: Überprüfung Der Lieferung
Transports keine Schäden entstanden sind. Benachrichtigen Sie Ihre nächstes Hanna Instruments Kundendienstzentrum, wenn Sie Beschädigun- gen oder Fehlfunktionen feststellen. Jedes HI991300 wird in einem robusten Transportkoffer mit dem folgenden Zubehör geliefert: • HI12883 pH/EC/TDS Sonde mit integriertem Teme- peraturfühler, DIN-Anschluss und 1-m-Kabel... -
Seite 5: Allgemeine Beschreibung
Im Falle einer Rücksendung an Hanna Instruments ist das Gerät in seiner Originalverpackung am Besten geschützt. 2. BESCHREIBUNG 2.1 BESTIMMUNGSGEMÄSSER GEBRAUCH HI991300 HI991301 sind tragbare Messgeräte zur Messung von pH-Wert, Leitfähigkeit (EC), gelöste Fest- stoffe (TDS) und Temperatur in wässrigen Lösungen. Die Geräte verfügen über einen unterschiedlichen Messbereich... -
Seite 6: Hauptfunktionen
3. HAUPTFUNKTIONEN • Messung von pH, Leitfähigkeit (EC) oder gelösten Feststoffen (TDS) und Temperatur • Gleichzeitige Anzeige aller Messwerte auf dreizeili- gem Display • Auswählbare Temperatureinheit (°C or °F) • Zustandsanzeige für die pH-Elektrode • mV-Anzeige zum Sensor-Check • Anzeige der letzten Kalibrierdaten für pH und EC •... -
Seite 7: Technische Daten
4. TECHNISCHE DATEN HI991300 pH -2,00 bis 16,00 / pH -2,0 bis 16,0 ±825 mV (pH-mV) Messbereich* 0 bis 3999 μS/cm** 0 bis 2000 ppm -5,0 bis 105,0 °C / 23,0 bis 221,0 °F pH 0,01 / pH 0,1 1 mV Auflösung... - Seite 8 HI991301 pH -2,00 bis 16,00 pH / pH -2,0 bis 16,0 ±825 mV (pH-mV) Messbereich* 0,00 bis 20,00 mS/cm** 0,00 bis 10,00 ppt -5,0 bis 105,0 °C / 23,0 bis 221,0 °F 0,01 pH / 0,1 pH 1 mV Auflösung 0,01 mS/cm 0,01 ppt (g/L) 0,1 °C / 0,1 °F...
-
Seite 9: Displaybeschreibung
5. DISPLAYBESCHREIBUNG EC-Kalibriersymbol Stabilitätsanzeige Primäres Display Batterieladezustand in % Sekundäres Display Elektrodenzustandsanzeige TDS-Faktor Schwache Batterie Verwendete pH Kalibrierpuffer (10) Automatische Temperaturkompensation (11) Messeinheit (12) Temperatureinheit (13) Tertiäres Display (14) Betriebsmodusanzeige... -
Seite 10: Bedienung
6. BEDIENUNG Vor dem ersten Gebrauch Batterien einsetzen (s. “Batterie- wechsel”, S. 20). Auf korrekte Polarität achten. 6.1 ELEKTRODE ANSCHLIESSEN Gerät ausschalten. Sonde HI12883 an den DIN-Anschluss an der Unterseite des Gerät anschließen. Pins dabei korrekt ausrichten und den Stecker fest einstecken. Sondenschutzkappe vor jeder Messung entfernen. -
Seite 11: Messbereich Einstellen
• Wenn nur eine pH- oder EC-Sonde erkannt wird, wird die Meldung “NoEC“ oder “NopH“ an- gezeigt. • Wenn die Messwerte außerhalb des Messbereichs liegen, wird der nächstliegende Maximal- oder Minimalwert des Messbereichs angezeigt (z. B. pH 16,00 oder -5,0 °C). 6.3 MESSBEREICH EINSTELLEN Im Messmodus die SET -Taste drücken und in der sekundären Anzeige EC, TDS oder pH-mV für den... - Seite 12 6.8 pH MESSUNG Vorbereitung: • Vor jeder Messung sicherstellen, dass das Gerät korrekt kalibriert wurde (s. „pH-Kalibrierung“, S. 13) • Falls die pH-Elektrode trocken ist, Sonde für min- destens 30 Minuten (am besten über Nacht) in die Elektroden-Aufbewahrungslösung HI70300 tauchen, um sie zu reaktivieren.
- Seite 13 pH-Kalibrierung 1-Punkt-Kalibrierung Kalibriertyp “ PH STD“ wählen. Sonde in den ersten Standardpuffer eintauchen. Das Gerät wechselt in den Kalibriermodus und zeigt “pH 7.01 USE” mit blinkender Stabilitätsanzeige an (für NIST wird “pH 6.86 USE” angezeigt. Das Gerät erkennt den Pufferwert automatisch. Falls der Puffer nicht erkannt wird oder falls der Offset-Wert außerhalb des zulässigen Bereichs liegt, zeigt das Display die Meldung “---- WRONG“...
- Seite 14 Kalibrierwert akzeptiert wird. ”pH 4.01 USE” wird angezeigt. Sonde abspülen und in den zweiten Puffer ein- tauchen (pH 4,01 oder 10,0; für NIST pH 4,01 oder 9,18). Wenn der zweite Puffer akzeptiert wird, zeigt das Display die Meldung “SAVE” und kehrt in den Messmodus zurück.
-
Seite 15: Ph-Elektrodenzustand
6.10 PH-ELEKTRODENZUSTAND Das Display verfügt über eine Anzeige, mit der Sie den Zustand der Elektrode auf einen Blick kontrollieren können. Die Anzeige bleibt für 12 Stunden aktiv, wenn die Batterien nicht entfernt werden. Der Elektrodenzustand wird nur angezeigt, wenn eine korrekte 2-Punkt-Kalibrierung durchgeführt wurde und die Elektrodenzustandsanzeige nicht in den Geräteeinstellungen deaktiviert wurde. -
Seite 16: Ec-Kalibrierung
Kalibriertyp “EC STD“ wählen. Das Gerät wechselt in den Kalibriermodus und zeigt “μS 1.41 USE” (HI991300) oder “mS 12.88 USE“ (HI991301) zusammen mit dem blinkenden Symbol Sonde in die Kalibrierlösung tauchen. Wenn der Kalibrierstandard erkannt wurde, wird “REC“ und anschließend “WAIT“ angezeigt, bis der Kalibrierwert akzeptiert wird. -
Seite 17: Geräteeinstellungen
oder beliebige Taste drücken, um den Kalibriermodus zu verlassen. Nach erfolgreicher Kalibrierung wird das Symbol zusammen mit angezeigt. EC-Kalibriermodus verlassen und auf Werkskalibrierung zurücksetzen • Bevor der Kalibrierpunkt akzeptiert wird, ist es möglich, den Kalibriermodus durch Drücken der MODE -Taste zu verlassen. - Seite 18 Um die Zeit für die automatische Abschaltung einzustellen, SET -Taste wiederholt drücken. 8 Minuten („ 8 “, Voreinstellung), 60 Minuten („ 60 “) oder deaktiviert (“---”). Zum Bestätigen Einstelltaste drücken. Das Gerät wechselt zur Einstellung für den Tastenton. „ BEEP “ wird angezeigt. Um den Tastenton ein- oder aus- zuschalten ( On oder Off ), SET - Taste drücken.
- Seite 19 Um die Anzeige des Elektroden- zustands ein- oder auszuschalten ( On oder Off ), SET -Taste drücken. Zum Bestätigen MODE -Taste drücken. Das Gerät wechselt zur Einstellung für den EC-Temperaturkompensationsfaktor. “ BETA “ wird zusammen mit dem aktuellen Faktor angezeigt. Um den Faktor zu ändern, SET-Taste drücken.
-
Seite 20: Batteriewechsel
8. BATTERIEWECHSEL Wenn die verbleibende Batterielebensdauer 10% oder weniger beträgt, blinkt das Batteriesymbol in der Anzeige. Die Batterien sollten baldmöglichst gewechselt werden. BATTERY ERROR PREVENTION SYSTEM (BEPS) Bei schwacher Batterie (Ladezustand “0%”) zeigt das Display “bAtt“, “DEAD“ für einige Sekunden, anschließend schaltet sich das Gerät aus. -
Seite 21: Zubehör
9. ZUBEHÖR pH- und Leitfähigkeits- (EC & TDS) HI12883 Sonde mit integriertem Temperaturfühler, DIN-Anschluss und 1-m-Kabel HI7004M Puffer pH 4,01, 230 mL HI7006M Puffer pH 6,86, 230 mL Puffer pH 7,01, 230 mL HI7007M HI7009M Puffer pH 9,18, 230 mL HI7010M Puffer pH 10,01, 230 mL 12880 μS/cm Leitfähigkeits-Standard-... -
Seite 22: Elektrodenwartung
10. ELEKTRODENWARTUNG 10.1 VORBEREITUNG Entfernen Sie die Schutzkappe. Eventuelle Salz- ablagerungen an der Elektrode sind unbedenklich und können mit Wasser abgespült werden. Schütteln Sie die Sonde ähnlich einem Fieber- thermometer, um Luftblasen in der Glasspitze der pH-Elektrode zu entfernen. Falls die Sensorspitze und/oder das Diaphragma trocken sind, tauchen Sie die Sonde für mindestens 30 min in die Elektrodenaufbewahrungslösung HI70300. -
Seite 23: Elektrodenüberprüfung
Spülen Sie beide Elektroden mit reichlich deionisier- tem/destillierem Wasser, um alle Salzablagerungen zu entfernen. Falls das Textildiaphragma dunkel verfärbt ist, ziehen Sie es einige mm weit heraus und schneiden Sie den verfärbten Teil ab. Kalibrieren Sie neu. 10.5 ELEKTRODENÜBERPRÜFUNG Um die pH-Elektrode zu testen, den Anweisungen in Abschnitt “Sensor Check”, S. -
Seite 24: Zertifikat
ZERTIFIKAT Alle Geräte von Hanna Instruments sind konform mit den Europäischen CE-Richtlinien. RoHS compliant ENTSORGUNG GERÄT UND ZUBEHÖR Entsorgen Sie das Produkt nicht über den Hausmüll sondern über geeignete Recyclingsysteme für elektrische und elektronische Geräte. GEBRAUCHTE BATTERIEN Dieses Produkt enthält Batterien. Um potentielle Gefahren für Mensch und Umwelt zu vermeiden, entsorgen Sie... -
Seite 25: Empfehlungen Für Den Anwender
Empfehlungen für Bevor Sie dieses Produkt in Betrieb nehmen, stellen Sie sicher, dass es für den Anwender Ihren Anwendungsbereich und Ihre Umgebungsbedingungen geeignet ist. Jede vom Benutzer vorgenommene Änderung am Produkt kann die Leis- tung des Produkts beeinträchtigen. Zu Ihrer eigenen Sicherheit und zum Schutz des Produktes, verwenden oder lagern Sie es nicht in gefährlichen Umgebungen. - Seite 26 Hanna Instruments Deutschland GmbH An der Alten Ziegelei 7 89269 Vöhringen p: +49 7306 3579100 f: +49 7306 3579101 e: info@hannainst.de w: www.hannainst.de B_HI991300_2019_04...
