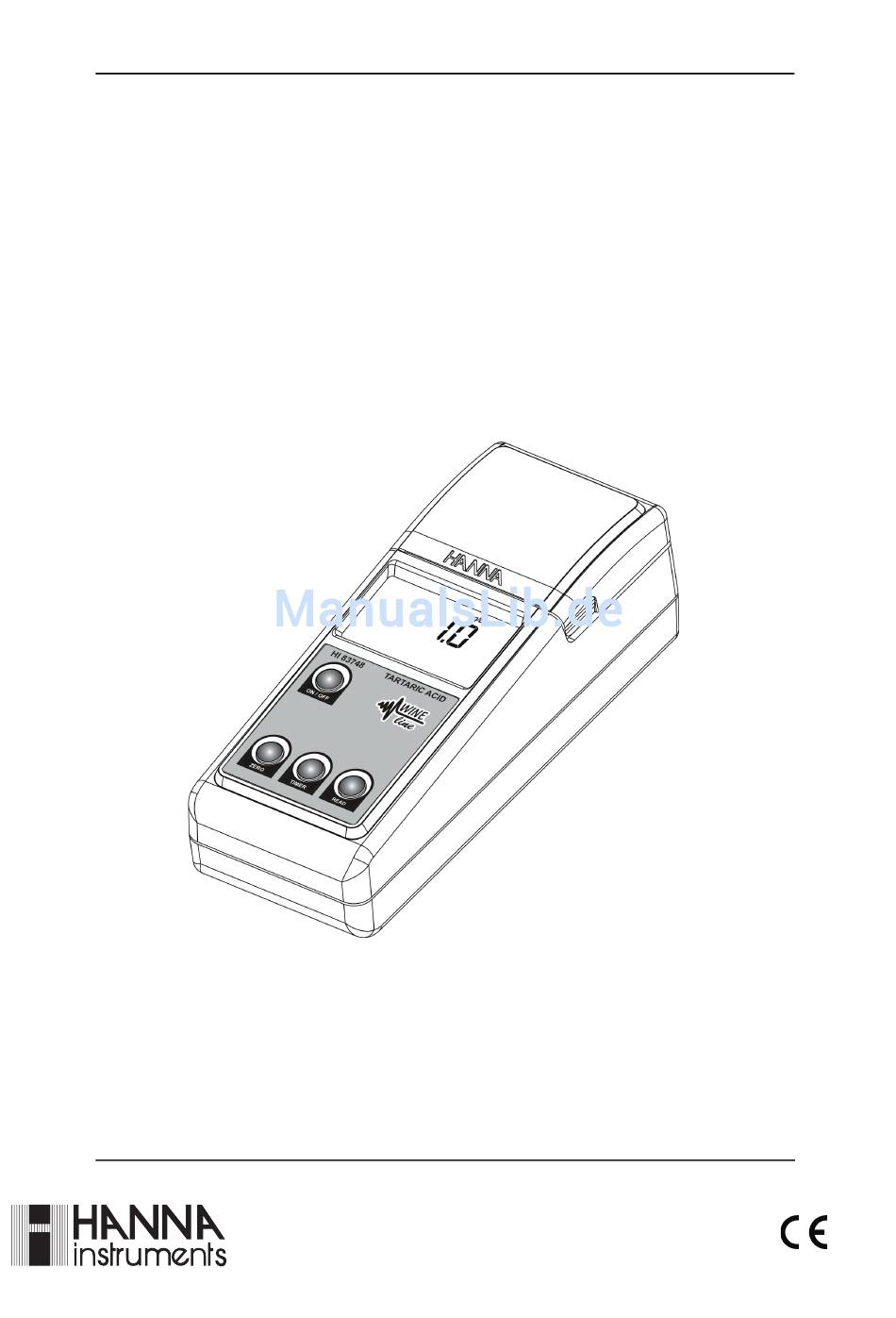

- Seite 1 Bedienungsanleitung HI 83748 Photometer zur Bestimmung von Weinsäure in Wein Stand 11/2006 Gerät entspricht den CE-Richtlinien. w w w . h a n n a - d e . c o m w w w . h a n n a i n s t . c o m...
-
Seite 2: Inhaltsverzeichnis
Sehr geehrter Kunde, Sehr geehrter Kunde wir danken Ihnen, dass Sie sich für ein Produkt von HANNA instruments entschieden haben. Vor Einsatz des Gerätes lesen Sie bitte die Bedienungsanleitung sorgfältig durch. Darin finden Sie alle nötigen Informationen zur korrekten Bedienung des Gerätes. Bei weiteren Fragen rufen Sie uns an +49 78 51 91 29 0 oder senden Sie uns eine e-mail info@hanna-de.com. -
Seite 3: Eingangsprüfung
+49 78 51 91 29 0 ments +49 78 51 91 29 0 ments Im Lieferumfang von HI 83748: • 2 Messküvetten (10 ml) mit Deckel • Reagenzien für 5 Tests (HI 83748A-O, HI 83748B-O) l) mit 2 Spitzen •... -
Seite 4: Allgemeine Beschreibung
ALLGEMEINE BESCHREIBUNG ALLGEMEINE BESCHREIBUNG HI 83748 ist ein tragbares Photometer, dessen Design und Technologie auf der langjähri- gen Erfahrung von HANNA INSTRUMENTS in der Herstellung von Messgeräten beruht. Es setzt sich aus einem leistungsstarken optischen System mit Wolfram-Lampe und Bandpassfilter für höchste Messgenauigkeit zusammen. Das Gerät ist Werkskalibriert. -
Seite 5: Technische Daten
, Richtigkeit und Zuverlässigkeit eines Messgerätes nicht zuverlässig zuverlässi zuverlässig bestimmen dessen Genauigkeit Genauigkeit. Labortests mit einer Standardlösung von 2 g/l Weinsäure und aussagekräftigen Reagenzien haben bei HI 83748 eine Genauigkeit von ±0,1 mg/l erwiesen. mg/l erwiesen. -
Seite 6: Messprinzip
Lichtes abhängt, gilt es, genaue Messungen durch eine optimales Bandpassfilter zu gewährleisten. Das optische System der HI 83000-Serie von HANNA Instruments setzt sich aus einer Wolfram-Lampe Das optische System der HI 83000-Serie von HANNA Instruments setzt sich aus einer Wolfram-Lampe Das optische System der in Miniaturformat und einem Bandpassfilter zusammen für höchste Messgenauigkeit. -
Seite 7: Abkürzungen
Ein Mikroprozessor kontrolliert die Lichtemission der Wolfram-Lampe. Zuerst wird das Licht mit einer Zuerst wird das Licht mit einer Zuer Linse auf die in der Messküvette enthaltene Probe fokalisiert. Der Küvettendurchmesser bestimmt die fokale Distanz. Schliesslich wird der Lichtstrahl durch ein Bandpassfilter gefiltert. Die Photoz Photoz Photo elle misst... -
Seite 8: Bedienungselemente Und Display
BEDIENUNGSELEMENTE UND DISPLAY BEDIENUNGSELEMENTE UND DISPLAY BEDIENUNGSELEMENTE DES GERÄTES 1) Deckel 2) Messzelle 3) LCD 4) AN/AUS-T AN/AUS-T /AUS-Taste /AUS-T aste 5) ZERO-Taste für Nullabgleich VORDERSEITE 6) TIMER-Taste TIMER-Taste zur Aktivierung de zur Aktivierung de zur Aktiv s Timers 7) READ-Taste zur Durchführung von Messungen 8) 12 VDC Adapter RÜCKSEITE... -
Seite 9: Symbole Und Anzeigen
SYMBOLE UND ANZEIGEN SYMBOLE UND ANZEIGEN Anzeige erscheint ein paar Sekunden lang bei Einschalten des Gerätes. Anzeige erscheint, wenn d Anzeige erscheint, wenn d Anzeige erscheint , wenn die Stromversorgung über den 12VDC Adapter , wenn d ie Stromversorgung über den 12VDC Adapter erfolgt. -
Seite 10: Fehlermeldungen
Batterien austauschen und Ger einschalten. FEHLERMELDUNGEN Konfigurationsproblem. Kontaktieren Sie Ihren Händler oder HANNA INSTRUMENTS. a) Während des Nullabgleiches: “Hohe Lichtintensität”: Die Lichtintensität ist zu hoch, um einen Nullabgleich durchzuführen. Blindprobe überprüfen. “Niedrige Lichtintensität”: Die Lichtintensität ist zu niedrig, um einen tensität ist zu niedrig, um einen... -
Seite 11: Wichtige Hinweise
WICHTIGE HINWEISE WICHTIGE HINWEISE Zur Gewährleistung höchster Messgenauigkeit sind nachstehende Hinweise bei Durchführung des Tests genau zu befolgen. • Zur Dosierung der Weinprobe empfehlen wir, die im Lieferumfang enthaltene automatische Pipettenspitze Pipette HI 731340 zu verwenden. Deren genaue Bedienung entnehmen Sie bitte der mitgelieferten Bedienungsanleitung. - Seite 12 • Reagenz in Tropffläschchen: (a) Um genaue Messergebnisse zu erzielen, Tropffläschchen leicht auf den Tisch klopfen. Anschliessend Tropfenspitze mit einem Tuch abreiben. (b) Bei der Zudosierung Tropffläschchen stets senkrecht halten. • Messküvette stets trocken und sauber (ohne Fingerabdrücke) halten. Hierzu Küvette mit dem Reinigungstuch (HI 731318) abwischen.
-
Seite 13: Messvorgang
Die genaue Bedienung der Pipette entnehmen Die genaue Bedienung der Pipette entnehmen Sie bitte der mitgelieferten Bedienungsanleitung. • Mit der Spritze (5 ml) 5 ml des Reagenz HI 83748 A-0 zudosieren. Bitte beachten: Zur genauen Dosierung von 5 ml siehe Hinweise Seite 11. 5 ml •... - Seite 14 • Messküvette in den Messschacht stellen und Deckel des Gerätes schliessen. • ZERO-Taste drücken; “----” blinkt auf. blinkt auf. blinkt auf • Nach ein paar Sekunden erscheint “-0.0-” in der Anzeige. Der Nullabgleich ist nun durchgeführt, das Gerät ist bereit zur ist bereit zur ist bereit Durchführung der Messung.
- Seite 15 • TIMER-Taste drücken. Der Time (60 Minuten) wird aktiviert. • Ein Tonsignal informiert den Anwender nach Ablauf der 60 Minuten. • READ-Taste drücken. In der Anzeige blinkt “----” auf. Die Messung wird durchgeführt. • Das Messergenis wird direkt im Display in g/l (ppt) Weinsäure angezeigt.
-
Seite 16: Batteriewechsel
Batterien austauschen. Dabei auf die Polarität achten. Anschliessend Batteriefachdeckel wieder schliessen. ZUBEHÖR ZUBEHÖR REAGENZIEN HI 83748-20 Reagenzien Weinsäure (20 Tests) WEITERES ZUBEHÖR HI 731321 Messküvetten (4 Stücken) HI 731340 Automatische Pipette 200 µL HI 731350 Kunststoffspitzen für automatische Pipette 200 µL (25 Stück) HI 731325W Deckel für Messküvetten (4 Stück) -
Seite 17: Ce-Konformitätserklärung
GARANTIE GARANTIE HI 83748 besitzt eine Garantie von 2 Jahren gegen Fehler in Ausführung und Material, vorausgesetzt das Gerät wird für den beabsichtigten Zweck und gemäss den Anweisungen genutzt und gewartet. Die Garantie beschränkt sich auf die kostenlose Reparatur oder den... - Seite 18 HANNA instruments Deutschland GmbH Lazarus-Mannheimer-Str. 2-6 D-77694 Kehl Tel.: +49 78 51 91 29 0 Fax: +49 78 51 91 29 99 e-mail: info@hanna.de www.hanna-de.com www.hannainst.com...
