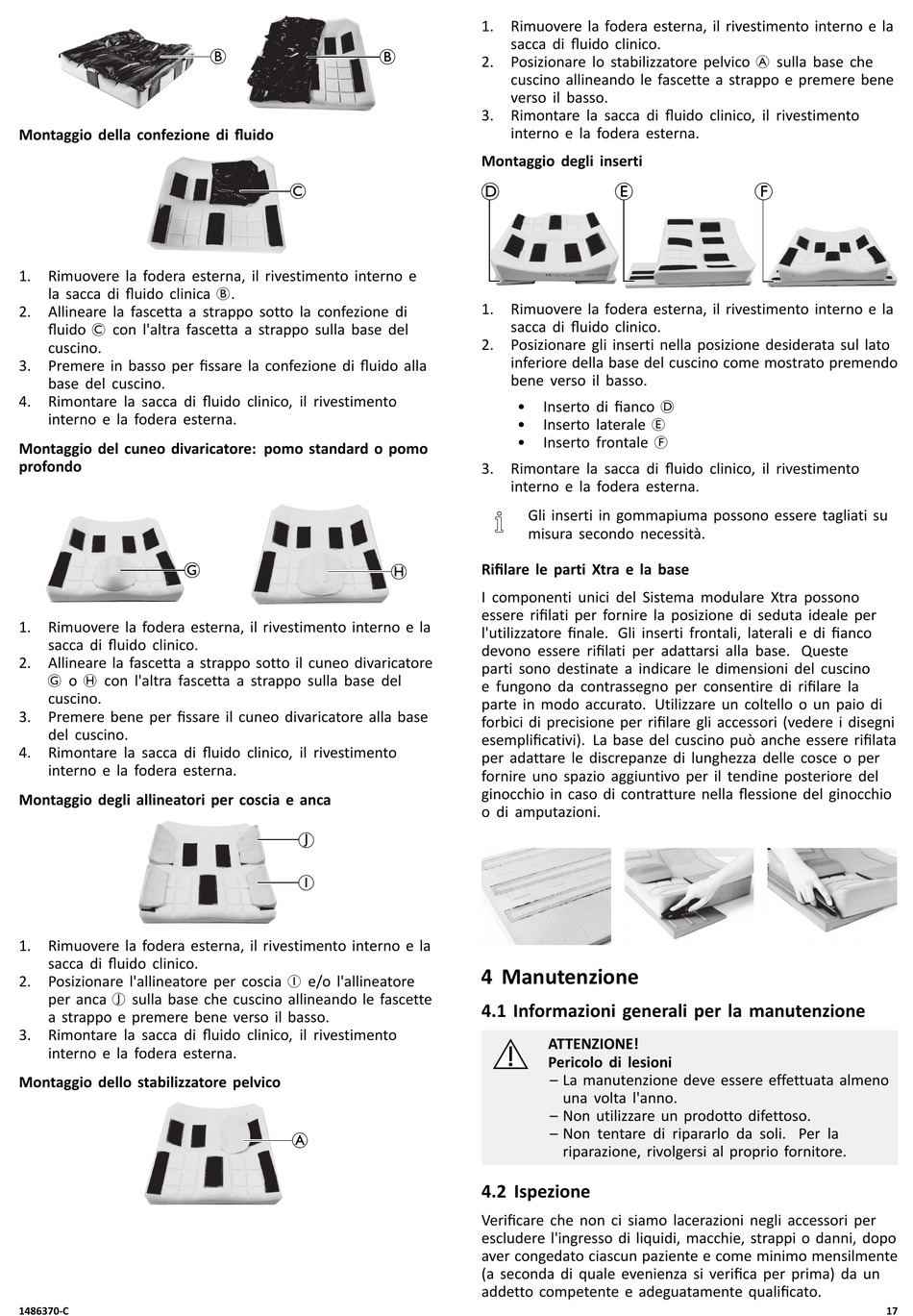

Montaggio della confezione di fluido
1. Rimuovere la fodera esterna, il rivestimento interno e
la sacca di fluido clinica B.
2. Allineare la fascetta a strappo sotto la confezione di
fluido C con l'altra fascetta a strappo sulla base del
cuscino.
3. Premere in basso per fissare la confezione di fluido alla
base del cuscino.
4. Rimontare la sacca di fluido clinico, il rivestimento
interno e la fodera esterna.
Montaggio del cuneo divaricatore: pomo standard o pomo
profondo
1. Rimuovere la fodera esterna, il rivestimento interno e la
sacca di fluido clinico.
2. Allineare la fascetta a strappo sotto il cuneo divaricatore
G o H con l'altra fascetta a strappo sulla base del
cuscino.
3. Premere bene per fissare il cuneo divaricatore alla base
del cuscino.
4. Rimontare la sacca di fluido clinico, il rivestimento
interno e la fodera esterna.
Montaggio degli allineatori per coscia e anca
1. Rimuovere la fodera esterna, il rivestimento interno e la
sacca di fluido clinico.
2. Posizionare l'allineatore per coscia I e/o l'allineatore
per anca J sulla base che cuscino allineando le fascette
a strappo e premere bene verso il basso.
3. Rimontare la sacca di fluido clinico, il rivestimento
interno e la fodera esterna.
Montaggio dello stabilizzatore pelvico
1486370-C
A
1. Rimuovere la fodera esterna, il rivestimento interno e la
sacca di fluido clinico.
2. Posizionare lo stabilizzatore pelvico A sulla base che
cuscino allineando le fascette a strappo e premere bene
verso il basso.
3. Rimontare la sacca di fluido clinico, il rivestimento
interno e la fodera esterna.
Montaggio degli inserti
1. Rimuovere la fodera esterna, il rivestimento interno e la
sacca di fluido clinico.
2. Posizionare gli inserti nella posizione desiderata sul lato
inferiore della base del cuscino come mostrato premendo
bene verso il basso.
• Inserto di fianco D
• Inserto laterale E
• Inserto frontale F
3. Rimontare la sacca di fluido clinico, il rivestimento
interno e la fodera esterna.
Gli inserti in gommapiuma possono essere tagliati su
misura secondo necessità.
Rifilare le parti Xtra e la base
I componenti unici del Sistema modulare Xtra possono
essere rifilati per fornire la posizione di seduta ideale per
l'utilizzatore finale. Gli inserti frontali, laterali e di fianco
devono essere rifilati per adattarsi alla base. Queste
parti sono destinate a indicare le dimensioni del cuscino
e fungono da contrassegno per consentire di rifilare la
parte in modo accurato. Utilizzare un coltello o un paio di
forbici di precisione per rifilare gli accessori (vedere i disegni
esemplificativi). La base del cuscino può anche essere rifilata
per adattare le discrepanze di lunghezza delle cosce o per
fornire uno spazio aggiuntivo per il tendine posteriore del
ginocchio in caso di contratture nella flessione del ginocchio
o di amputazioni.
4 Manutenzione

4.1 Informazioni generali per la manutenzione

ATTENZIONE!
Pericolo di lesioni
– La manutenzione deve essere effettuata almeno
una volta l'anno.
– Non utilizzare un prodotto difettoso.
– Non tentare di ripararlo da soli. Per la
riparazione, rivolgersi al proprio fornitore.
4.2 Ispezione
Verificare che non ci siamo lacerazioni negli accessori per
escludere l'ingresso di liquidi, macchie, strappi o danni, dopo
aver congedato ciascun paziente e come minimo mensilmente
(a seconda di quale evenienza si verifica per prima) da un
addetto competente e adeguatamente qualificato.
17
