Erklärung der Symbole
Automatik Modus
manueller Modus
Zonenanzeige
Uhrzeit-/Temp.wert
Raumtemperatur
Tag
Heizbetrieb an
Menütaste
Menüführung „nach oben"
interner Sensor
Menüführung „nach unten"
Hauptschalter
Aussenrahmen entfernen
1
Metallspange mit Schraubendreher nach oben drücken
2
Tragrahmen von Regler abnehmen und auf einer
3
handelsüblichen Standard UP-Dose nach DIN49073 montieren
Das Anschrauben des
Tragrahmens an die UP-Dose wir mittels der beiden Befestigungs-
schrauben durchgeführt. Ein nachträgliches Ausrichten des Raumt-
hermostates ist durch die Langlöcher des Tragrahmens möglich.
L
1

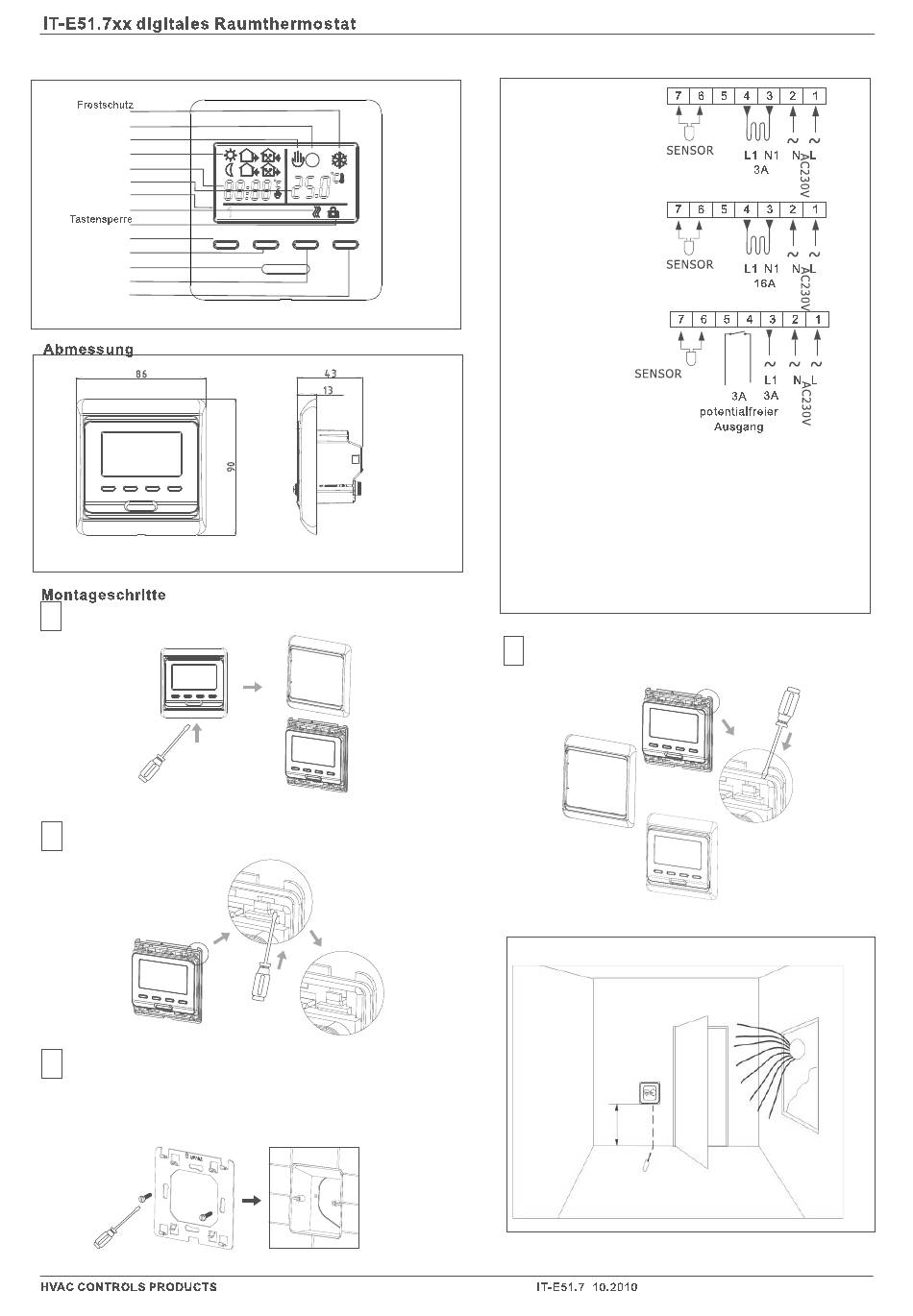

Montage- und Bedienungsanleitung
Anschlussplan
IT-E51.713
IT-E51.716
IT-E51.723
MR7-3380
Das Gerät darf nur von einer Elektrofachkraft gemäß dem Anschlussbild
installiert werden. Dabei sind die bestehenden Sicherheitsvorschriften
zu beachten. Um Schutzklasse II zu erreichen müssen entsprechende
Installationsmaßnahmen ergriffen werden, siehe VDE0100. Dieses
unabhängig montierbare Gerät dient nur zur Regelung der Temperatur
in ausschließlich trockenen Räumen mit üblicher Umgebung.
Hinweis:
Die anwendungsbezogene Gerätekombination des Raumthermostats
IT-E51.7xx ist ausschließlich mit dem externen Temperaturfühler
(Sensor) MR7-3380 zu verwenden. Bei Einsatz des Raumthermostates
IT-E51.7xx mit einen anderen Sensor (Fremdfabrikat) erlischt jegliche
Gewährleistung.
Nach dem Ausrichten des Reglers kann der Gehäusedeckel
4
und Aussenrahmen aufgesetzt und montiert werden.
Der Standort des Unterputzraumtemperaturreglers ist so zu wählen,
dass dieser an einer Stelle platziert wird:
> keine direkte Sonneneinstrahlung bzw. Wärmequelle ausgesetzt ist
> gute Luftzirkulierung gewährleistet ist
> immer zugängig ist
Raumthermostat
1.5m
Temperatursensor MR7-3380
Beim Anschluss eines externen Temperatursensor ist folgendes zu beachten:
> Sensor in einem Schutzrohr verlegen.
> Der Sensor sollte so nah wie möglich an der
Fußbodenoberfläche verlegt werden.
MR7-3380
MR7-3380
