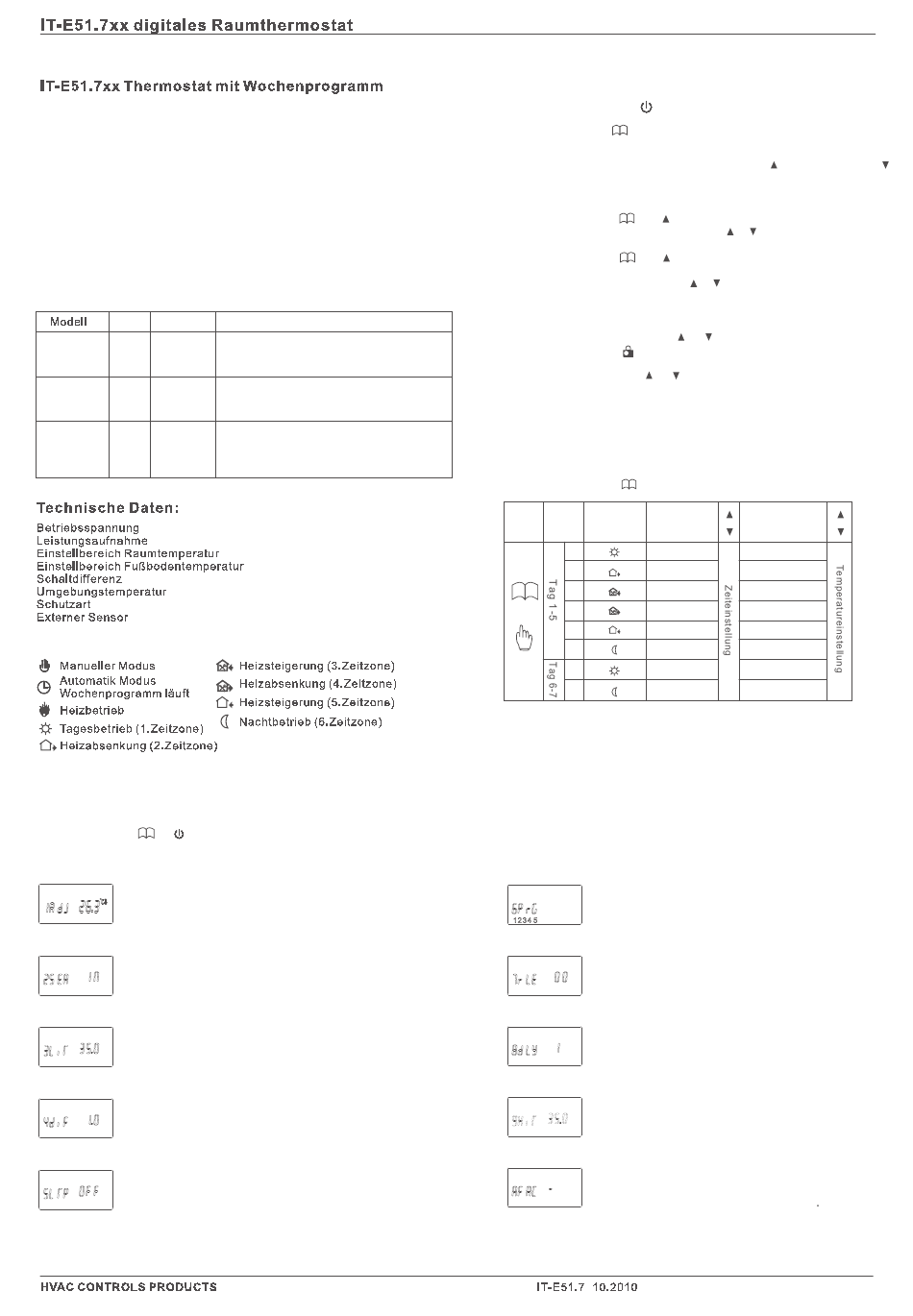

Simplex Kombibox RTL-TH BASIC Einbauanleitung Und Betriebsanleitung Seite 7

Die Raumtemperaturregler IT-E51.xxx sind elektronische Zwei-
punktregler in einem eleganten Design für die Montage in einer UP-Dose.
Die Raumtemperaturregler sind geeignet für die Regelung von Warmwasser-
fußbodenheizungen bzw. elektrischer Fußbodenheizungen und Boden-
temperiersystemen. Der Raumthermostat IT-E51.716 wird mit dem
Bodenfühler (MR7-3380) geliefert. Der Regler misst mit dem internen
bzw. externen Temperatursensor die Raum- bzw. Die Bodentemperatur
und schließt bei Unterschreitung der Sollwerttemperatur den Heizkontakt.
D a s ü b e r s i c h t l i c h e L C D - D i s p l a y e r m ö g l i c h t e i n e e i n f a c h e
Erstellung des Wochenprogramms. Der Sollwert ist im Tag- und Nacht-
betrieb zwischen 5°C und 35°C einstellbar und kann zusätzlich im
Tagesprogramm in 6 verschiedenen Zeitzonen unterteilt werden. Das
IT-E51.xxx ist werksseitig mit einem Standard-Wochenprogramm
voreingestellt.
Typenauswahl:
Strom Sensor
interner
Sensor
IT-E51.713 3A
(optional externer
Sensor möglich)
interner
IT-E51.723 3A
Sensor
(optional externer
Sensor möglich)
externer
IT-E51.716 16A Sensor
MR7-3380
Funktion:
Erweiterte Einstellung
Drücken Sie die " " " " Tasten gleichzeitig 5s, beginnen Sie mit der
Programmierung in der erweitereten Einstellung
1ADJ:Temperatur-Kalibrierung
Temperatur mittels einem Reverenzthermometer messen und
die Temperatur durch drücken Pfeiltasten anpassen
2SEN:Sensor auswählen
IN: Standard Sensor im Gehäuse
OUT: exterener Sensor (der zusätzlich installiert werden kann, siehe Schaltbild)
ALL: beide Sensoren
3LIT: max. Bodentemperaturbegrenzung
max. Begrenzungstemperatur 60°C
nur in Verbindung mit externen Sensor MR7-3380
(werkseitige Voreinstellung bei 35°C)
4DIF: min. Temperaturbegrenzung
min. Begrenzungstemperatur 0,5°C
5LTP:Frostschutz
AN oder AUS
(Frostschutz AN, bei Unterschreitung von 5°C)
Anwendung
Raumthermostat zum Ansteuern von
elektrothermischen Stellantrieben einer
Warmwasserfussbodenheizung
Raumthermostat wie IT-E51.713 jedoch mit
einem zusätzlichen potentialfreien Kontakt
(max 3A,
z.B für Boiler- o. Pumpenansteuerung)
Raumthermostat für elektrische Fuß-
bodenheizung, Bodentemperiersystem,
Heizelemente bzw. Heizmatten
: AC230V/50Hz
: 2W
: +5°C...+90°C
: +5°C...+60°C (35°C Werkseinstellung)
: +/-1K
: -5°C...+50°C
: IP20
: NTC Sensor, Anschlusskabel 3m
Montage- und Bedienungsanleitung
Programmierung des Thermostat
1) Hauptschalter "
2) Menütaste " "
Zum einstellen, Manuell- oder Automatik Modus
3) Menüführungstaste (aufsteigend
Durch drücken der Menüführungstasten können Sie die Werte ändern
4) Uhrzeit Einstellung
Drücken Sie die " und
blinkt, mit den Menüführungstasten " " " " kann die Stundenzeit
eingestellt werden.
Drücken Sie die " und
Minutenanzeige blinkt,
mit den Menüführungstasten " " " " kann die Minutenzeit
eingestellt werden.
5) Tasten Sperrung
Beide Menüführungstasten "
Tasten gesperrt ( " " Symbol zeigt an)
Menüführungstasten "
Tasten freigeschalten
Wochenprogramm: voreingestelltes Standardprogramm
Drücken Sie die " " Taste 5s, beginnen Sie mit der Programmierung
Option Zone Symbol
1
2
3
4
5
6
1
2
Hinweis:
Sie können jetzt das voreingestellte Standardprogramm überschreiben
und nach Ihren individuellen Bedürfnissen anpassen.
Sensor-Ausfall:
Bitte wählen Sie den richtigen Sensor-Modus, wenn das "Err"-Symbol
auf dem Bildschirm erscheind, symbolisiert dies für einen Sensor-Ausfall,
Thermostat muss geprüft werden!
6PRG: Ruhetag Modus
durch drücken der Pfeiltasten:
5/2 Werktage/Ruhetage
6/1 Werktage/Ruhetag
7 Werktage
OFF Programmierung aus
7RLE:Potentialfreier Ausgang
nur bei Reglertyp IT-E51.723
0: AN
1: AUS
8DLY:Potentialfreier Ausgang
nur bei Reglertyp IT-E51.723
Einstellung der Schaltverzögerung
von 0 bis 5 min
9HIT:
max. Raumtemperaturbegrenzung
max. Begrenzungstemperatur 90°C
AFAC:Reset
wieder herstellen der Standardwerte
Taste drücken, bis „---„ Symbol
anzeigt!
"
" " & abfallend " ")
" Tasten gleichzeitig 5s, Stundenanzeige
" Tasten gleichzeitig nochmals 5s,
" " " ca. 5 Sekunden gleichzeitig drücken
" " " wieder ca. 5 Sekunden gleichzeitig drücken,
Zeit Temperatur
06 00 :
20°C
08 00 : 15 °C
15 °C
11 30 :
15 °C
12 30 :
22 °C
17 00 :
15 °C
22 00 :
22 °C
08 00 :
15 °C
23 00 :
