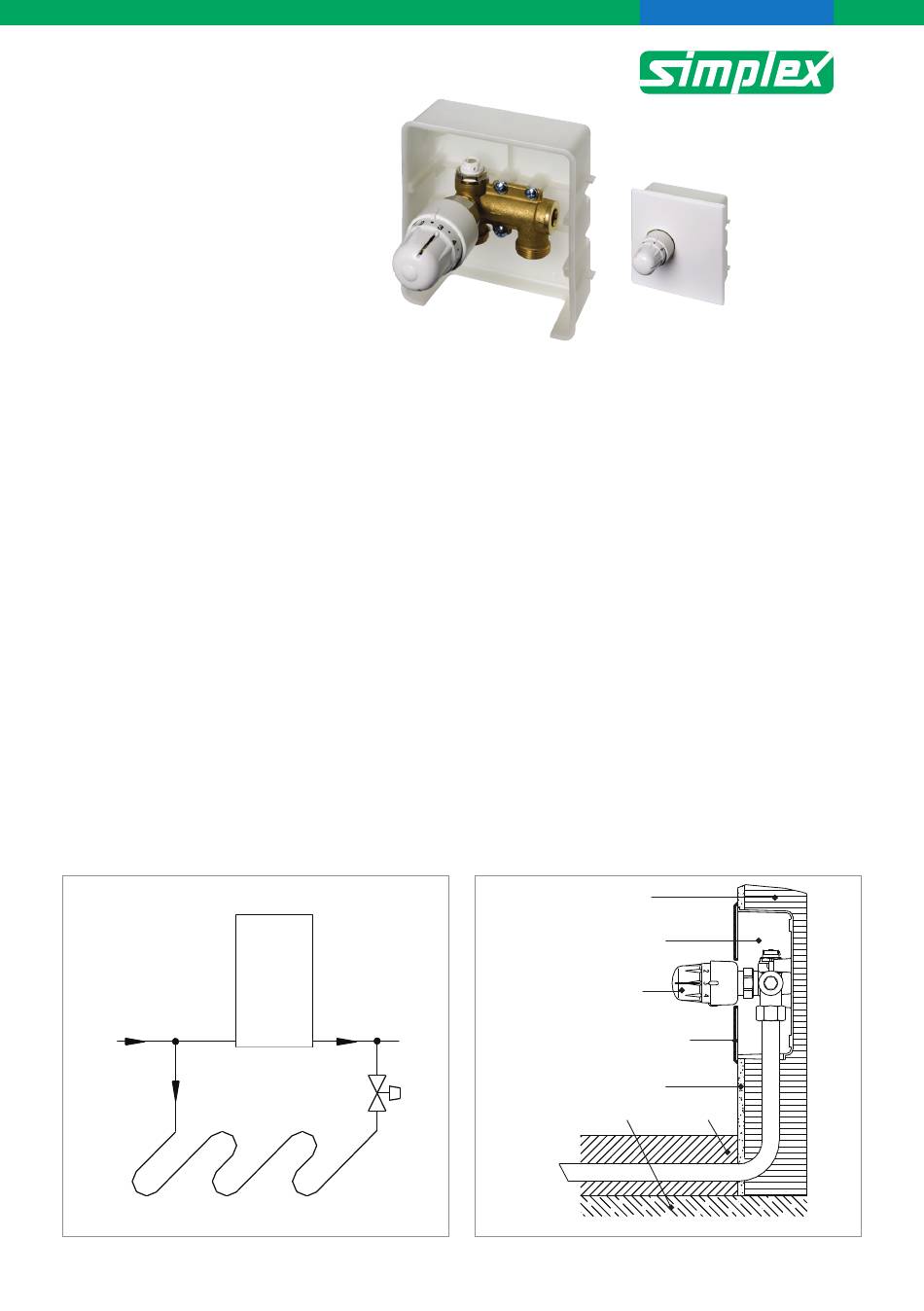

Montageanleitung
Regelbox ER-RTL
(F11887, F11892)
Einsatzbereich
Warmwasser-Heizungsanlagen
Beschreibung
Bei kombinierter Radiator-Flächenheizung wird die Regelbox ER-RTL zur rücklauf-
temperaturabhängigen Regelung der Flächenheizung eingesetzt.

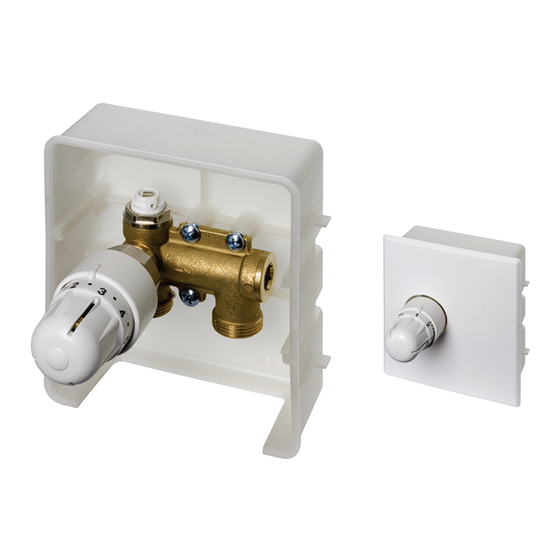

Die Regelbox besteht aus Wandeinbaukasten mit vormontiertem RTL-Ventilblock mit
außenliegendem RTL-Kopf, Bauschutzabdeckung, Entlüftungsventil und Wandabschluss-
blende. Der Ventilblock hat 3/4" AG (Eurokonus) für rohrseitigen Anschluss mittels Klemm-
verschraubung.
Montage
Wandeinbaukasten mit Öffnung nach unten in die Wand einsetzen und befestigen. Es ist
darauf zu achten, dass der Wandeinbaukasten um die vorgesehene Putzstärke vorsteht
und exakt mit der Wasserwaage ausgerichtet ist.
Rohrleitung (Pfeil für Fließrichtung beachten) mittels Klemmverschraubung spannungsfrei
anschließen. Spannungsfreiheit am Klemmanschluss muss auch beim Betrieb der Anlage
gewährleistet sein, d.h. Dehnungsschleifen oder entsprechende Befestigung der Rohrlei-
tung muss vorgesehen werden.
Nach Fertigstellung der Bauarbeiten Bauschutzabdeckung entfernen, RTL-Kopf aufschrau-
ben und Wandabschlussblende montieren.
Funktionsskizze
Einbauskizze
Mauerwerk
Wandeinbaukasten
Heizkörper
RTL-Kopf
Wandabschlussblende
Putz
ER-RTL
Rohboden
Estrich
Seite 1/3

Werbung

loading

Inhaltszusammenfassung für Simplex ER-RTL

  • Seite 1 (F11887, F11892) Einsatzbereich Warmwasser-Heizungsanlagen Beschreibung Bei kombinierter Radiator-Flächenheizung wird die Regelbox ER-RTL zur rücklauf- temperaturabhängigen Regelung der Flächenheizung eingesetzt. Die Regelbox besteht aus Wandeinbaukasten mit vormontiertem RTL-Ventilblock mit außenliegendem RTL-Kopf, Bauschutzabdeckung, Entlüftungsventil und Wandabschluss- blende. Der Ventilblock hat 3/4“ AG (Eurokonus) für rohrseitigen Anschluss mittels Klemm- verschraubung.
  • Seite 2 Montageanleitung Maßzeichnung F F F G Wanddose G Wanddose G Wanddose H H H A A A B B B F11880 F11880 3/4" Einstellung Einstellmarkierung ca. Rücklauftemperatur [°C] Begrenzung des Einstellbereiches Blockierung der Einstellung z.B. Blockierung auf 4 z.B. Begrenzung zwischen 3 + 4 Seite 2/3...
  • Seite 3 Montageanleitung Druckverlustdiagramm Regelbox ER-RTL voll geöffnet k vs - Wert in m 3 /h : 1,48 Technische Änderungen vorbehalten. Seite 3/3 Stand 10/2010...
