EINBAUANLEITUNG /
BETRIEBSHINWEISE
Regelbox RTL-A
STANDARD / EXCLUSIV

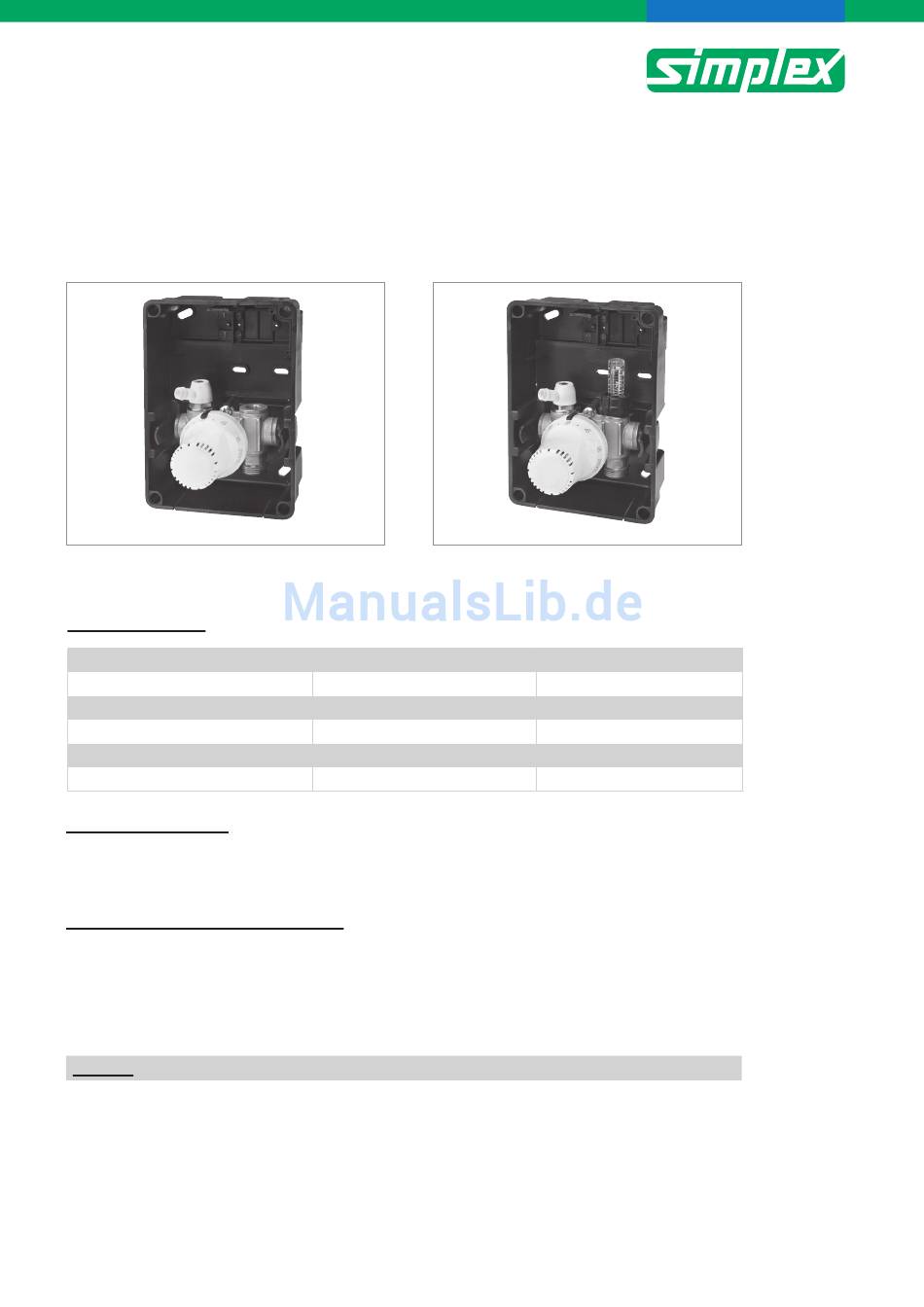

Abb.1: Ausführung STANDARD
AUSSTATTUNG
Ausstattung
Rücklauftemperatur-Begrenzung
Entlüftung
Füll- und Entleerventil
Sicherheitstemperaturventil
Topmeter
EINSATZBEREICH
Warmwasser-Heizungsanlagen
Bei kombinierter Radiator-Flächenheizung wird die Regelbox RTL-A zur rücklauftemperaturabhängigen
Regelung der Flächenheizung eingesetzt.
TECHNISCHE BESCHREIBUNG
Die Regelbox besteht aus Wandeinbaukasten mit vormontiertem RTL-Ventilblock und außenliegendem
RTL-Kopf, Bauschutzabdeckung, Entlüftungsventil und Wandabdeckung.
Der Ventilblock hat 3/4" AG (Eurokonus) für rohrseitigen Anschluss mittels Klemmverschraubung.
Die im Rücklauf des Heizungssystems (Fußbodentemperierung, Wandheizung etc.) angeordnete RTL-
Box regelt mittels integriertem RTL-Thermostatventil die maximal zulässige Rücklauftemperatur im
System.
Achtung: Die maximal zulässige Vorlauftemperatur der Flächenheizung ist zu beachten.
Abb.2: Ausführung EXCLUSIV
Regelbox RTL-A STANDARD
✓
✓
✓
-
-
Seite 1/6
Regelbox RTL-A EXCLUSIV
✓
✓
✓
✓
✓
