EINBAUANLEITUNG /
BETRIEBSHINWEISE
Vor dem Anschluss der Rohrleitungen sind die Aussparungen an der Box durch Ausbrechen der Wan-
dungen an den entsprechenden Stellen herzustellen.
Beim Anschluss an das Rohrleitungsnetz ist auf spannungfreien Anschluss und auf die korrekte Fließ-
richtung (Vorlauf links - siehe Pfeilmarkierung!) zu achten. Vertauschte Anschlüsse führen zu Ventilge-
räuschen und schlechtem Regelverhalten. Spannungsfreiheit am Klemmanschluss muss auch beim
Betrieb der Anlage gewährleistet sein, d.h. Dehnungsschleifen oder entsprechende Befestigung der
Rohrleitung muss vorgesehen werden.
Vor Beginn der Putz- bzw. Wandbelagsarbeiten die Box mit der Bauschutzkappe abdecken. Der Rest-
spalt zwischen Box und Wandaussparung kann mit Ortsschaum verfüllt werden (siehe Abb. 4). Nach
Beendigung der Wandbelagsarbeiten erfolgt die Fertigmontage durch entfernen der Bauschutzkappe
und aufstecken der Wandabdeckung.
Raumtemperaturregler
Kombibox
RTL-TH BASIC

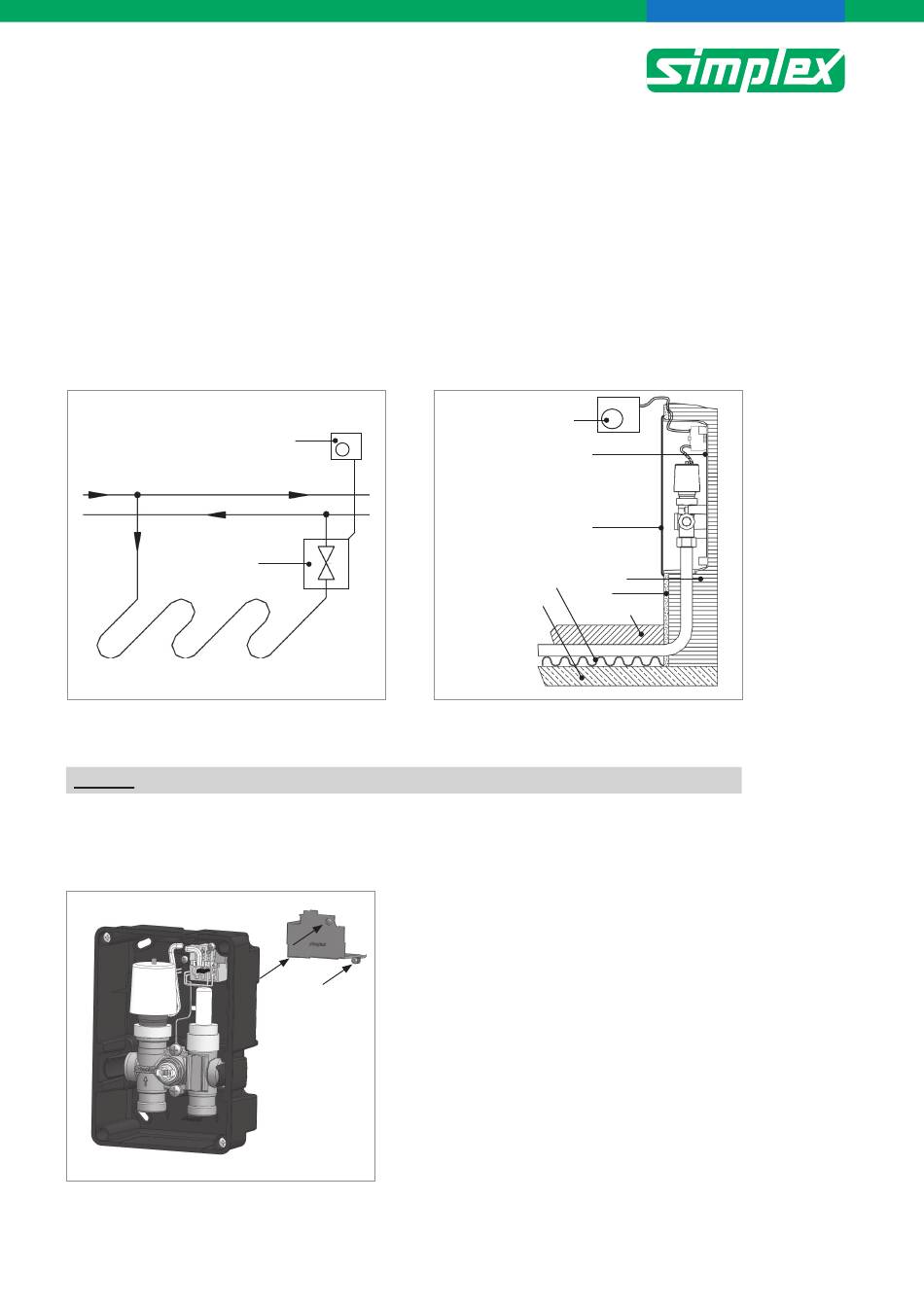

Abb.5: Funktionsskizze

ELEKTRISCHER ANSCHLUSS

Achtung: Der elektrische Anschluss darf nur von einem Elektrofachmann vorgenommen werden!
Zur raumtemperaturabhängigen Regelung kann jedes handelsübliche Thermostat mit 230 V
Schaltausgang für einen elektrothermischen Stellantrieb verwendet werden. Die Installation des
Raumthermostats ist entsprechend der Angaben des jeweiligen Herstellers durchzuführen. Hierzu
Spritzschutz für die Anschlussklemme in der Box entfernen (siehe Abb. 7).
Abb.7: Spritzschutz entfernen
Raumtemperaturregler
Wandeinbaukasten
Wandabdeckung
Mauerwerk
Isolierung
Putz
Rohboden
Abb.6: Einbauskizze
Der Anschluss des Stellantriebes und des
Sicherheitsschalters erfolgt über eine 2-adrige
Kupferleitung an Steckplatz 1 und Steckplatz 4
der in der Regelbox montierten Klemmleiste.
Armaturenseitig ist die Klemmleiste vorver-
kabelt und unbedingt im Auslieferungszustand
zu belassen.
Der Schutzleiter ist am Gehäuse vorverdrahtet
und kann über die vorbereitete 2-polige Klem-
me am Klemmkasten angeschlossen werden.
Seite 3/6
Estrich
