Simplex Kombibox RTL-TH BASIC Einbauanleitung Und Betriebsanleitung Seite 2

EINBAUANLEITUNG /
BETRIEBSHINWEISE
Der Ventilblock hat 3/4" AG (Eurokonus) für rohrseitigen Anschluss mittels Klemmverschraubung.
Der eingebaute Sicherheitsschalter schließt die Armatur bei Überschreitung einer Vorlauftemperatur
von ca. 40°C. Auch bei Wärmeanforderung durch ein angeschlossenes elektr. Raumthermostat bleibt
diese Sicherheitsabschaltung bis zur Erreichung einer Rücklauftemperatur von ca. 38°C aktiv. Bei
unterschreiten dieser Temperatur gibt der Sicherheitsschalter die Armatur selbsttätig wieder frei.

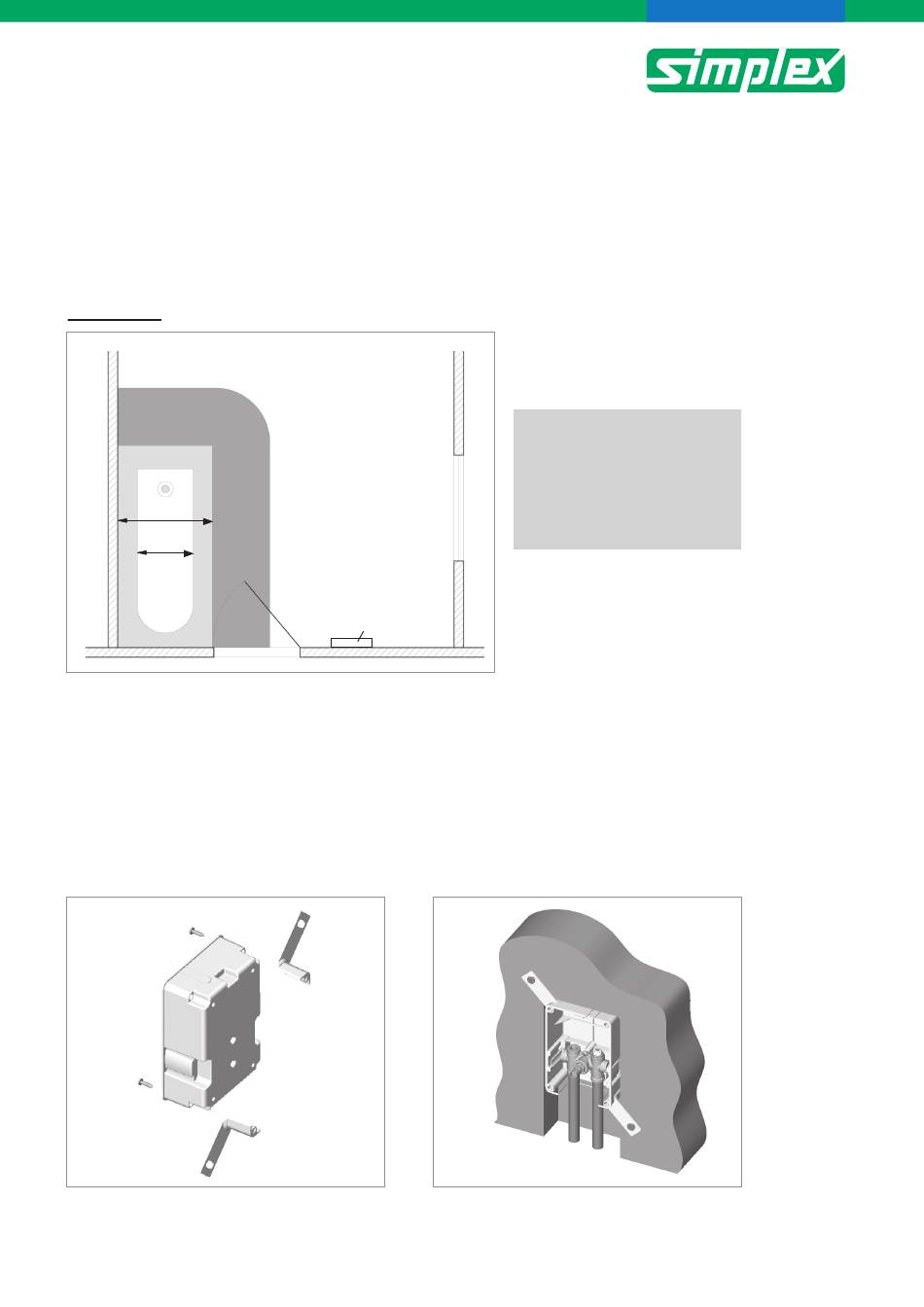

MONTAGE
Bereich 1
Bereich 2
Bereich 0
Abb.2
Die Installationsbox zur Montage vorbereiten indem die Befestigungslaschen von hinten in die an
den Eckpunkten der Box angebrachten Bohrungen eingeführt und von vorne durch die beiliegenden
Schrauben gegen herausfallen gesichert werden (siehe Abb. 3).
Die Befestigungslaschen werden zweckmäßig über Kreuz angeordnet. Die Laschen können aber auch
je nach Baustellensituation beliebig vertauscht werden. Zur Herstellung eines Tiefenausgleichs lassen
sich die Laschen horizontal verschieben, solange die Schrauben noch nicht vollständig eingeschraubt sind.
Die Box wird in einer ausreichend großen Wandaussparung (ca. 180 x 230 mm) an den Befestigungs-
laschen auf der Rohwand befestigt. Hierbei ist die Markierung der Bauabdeckung zur Außenkante
Fertigwand zu beachten, damit die Box optimal in der Tiefe ausgerichtet ist. Anschließend Box mit den
Stellschrauben fixieren.
Abb.3
Regelbox RTL-TH BASIC
Abb.4
Seite 2/6
Hinweis zur Anordung der
Regelbox in Räumen mit
Duschen oder Badewannen:
Um den Kontakt mit Spritzwasser
zu vermeiden, muss die Regelbox
entsprechend DIN VDE 0100-701
außerhalb der Bereiche 0,1 und 2
angeordnet werden (siehe Abb.2).
