Installationsanleitung | Betriebshinweise
Regelbox RTL-I
STANDARD | EXCLUSIV

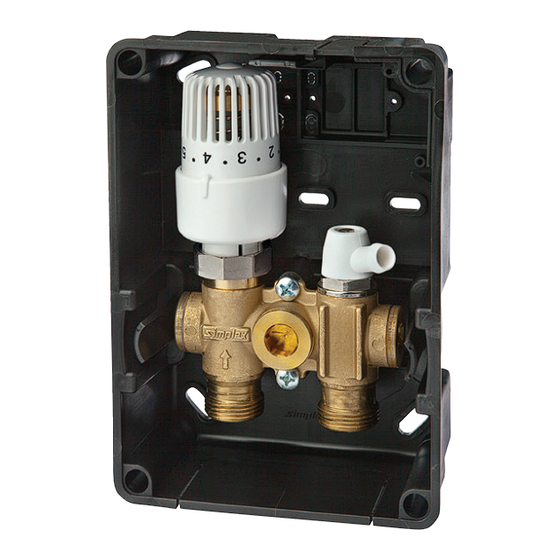

Abb. 1: Ausführung STANDARD
Arbeiten an der Heizungsanlage müssen von qualifiziertem
Fachpersonal und in Übereinstimmung mit den jeweils
gültigen Vorschriften, Richtlinien und Regeln der Technik
ausgeführt werden.
Besonders zu beachten sind:
DIN EN 1264
Flächenintegrierte Heiz- und Kühlsysteme
DIN EN 12828 Heizungssysteme in Gebäuden
DIN 18 380
Heizanlagen und zentrale Wassererwärmungs-
anlagen
VDI 2035
Steinbildung in Trinkwassererwärmungsanlagen
und Warmwasserheizungsanlagen
BGV
Berufsgenossenschaftliche Vorschriften
Abb. 2: Ausführung EXCLUSIV
DE
Werbung
Verwandte Anleitungen für Simplex RTL-I EXCLUSIV
Inhaltszusammenfassung für Simplex RTL-I EXCLUSIV
- Seite 1 Installationsanleitung | Betriebshinweise Regelbox RTL-I STANDARD | EXCLUSIV Arbeiten an der Heizungsanlage müssen von qualifiziertem Fachpersonal und in Übereinstimmung mit den jeweils gültigen Vorschriften, Richtlinien und Regeln der Technik ausgeführt werden. Besonders zu beachten sind: DIN EN 1264 Flächenintegrierte Heiz- und Kühlsysteme DIN EN 12828 Heizungssysteme in Gebäuden DIN 18 380 Heizanlagen und zentrale Wassererwärmungs-...
- Seite 2 ® UNIDOMO Web: www.unidomo.de Telefon: 04621- 30 60 89 0 Mail: info@unidomo.com Öffnungszeiten: Mo.-Fr. 8:00-17:00 Uhr a member of DAIKIN group � Individuelle Beratung � Komplettpakete Kostenloser Versand Über 15 Jahre Erfahrung � � Hochwertige Produkte Markenhersteller � �...
- Seite 3 Ausstattung Ausstattung RTL-I STANDARD RTL-I EXCLUSIV ✓ ✓ Rücklauftemperatur-Begrenzung ✓ ✓ Entlüftung ✓ Füll- und Entleerventil – ✓ Topmeter – ✓ Sicherheitstemperaturventil Einsatzbereich Warmwasser-Heizungsanlagen Bei kombinierter Radiator-Flächenheizung wird die Regelbox RTL-I zur rücklauftemperaturabhängigen Regelung der Flächenheizung eingesetzt. Technische Beschreibung Die Regelbox besteht aus Wandeinbaukasten mit vormontiertem RTL-Ventil- block und innenliegendem RTL-Kopf, Bauschutzabdeckung, Entlüftungsventil...
- Seite 4 Montage Die Installationsbox zur Montage vorbereiten, indem die Befestigungslaschen von hinten in die an den Eckpunkten der Box angebrachten Bohrungen eingeführt und von vorne durch die beiliegenden Schrauben gegen Herausfallen gesichert werden. Die Befestigungslaschen werden zweckmäßig über Kreuz angeordnet. Die Laschen können aber auch je nach Baustellensituation beliebig vertauscht werden.
- Seite 5 Technische Daten Einbauskizze Abmessungen Winkelausgleich Box 6° Mauerwerk Wandeinbaukasten Winkelausgleich 6° Abdeckung RTL-Kopf Tiefenausgleich 23 mm Achsabstand Armatur 50 mm Wandabdeckung Anschlussdimension 3/4“ AG, Rohrleitung Eurokonus DIN EN 16313 Anschlussgewinde M30 x 1,5 RTL-Kopf Putz Estrich Isolierung Rohboden 5. Begrenzung des Einstellbereiches z.
- Seite 6 Sicherheitstemperaturventil (nur Ausführung EXCLUSIV) Das RTL-Ventil ist mit einem Sicherheitstempera- turventil ausgerüstet. Topmeter Liegt auf Grund eines defekten Thermostatkopfes eine überhöhte Systemtemperatur von mehr als 70 °C am Ventil an, schließt die Sicherheitsein- richtung das Ventil dauerhaft, um zu verhindern, dass sich die Raumheizfläche unzulässig hoch erwärmt.
- Seite 7 Topmeter (nur Ausführung EXCLUSIV) Anzeigekörper Topmeter Regulierventil zur Einregulierung des Sichtglas mit Volumenstroms. Das Ventiloberteil besteht aus Skala einem Ventilkegel mit steigender Spindel und Spindel einem Handrad für die Einstellung. Im Handrad ist das Sichtglas eingebaut, an wel- chem der Durchfluss je nach Stellung des Anzei- gekörpers direkt in L/min an der aufgedruckten Skala abgelesen werden kann.
- Seite 8 Maßzeichnung G 3/4 a Eurokonus (Angaben in mm) 7 von 8...
- Seite 9 ® UNIDOMO Web: www.unidomo.de Telefon: 04621- 30 60 89 0 Mail: info@unidomo.com Öffnungszeiten: Mo.-Fr. 8:00-17:00 Uhr a member of DAIKIN group � Individuelle Beratung � Komplettpakete Kostenloser Versand Über 15 Jahre Erfahrung � � Hochwertige Produkte Markenhersteller � �...
- Seite 10 Die Abbildungen sind symbolisch und können vom jeweiligen Produkt abweichen. Technische Änderungen und Irrtum vorbehalten. K80401210 02/2019 Simplex Armaturen & Systeme GmbH | Isnyer Straße 28 | Tel. +49 75 66 94 08-0 | 88260 Argenbühl - Eisenharz | Fax +49 75 66 94 08-75...
