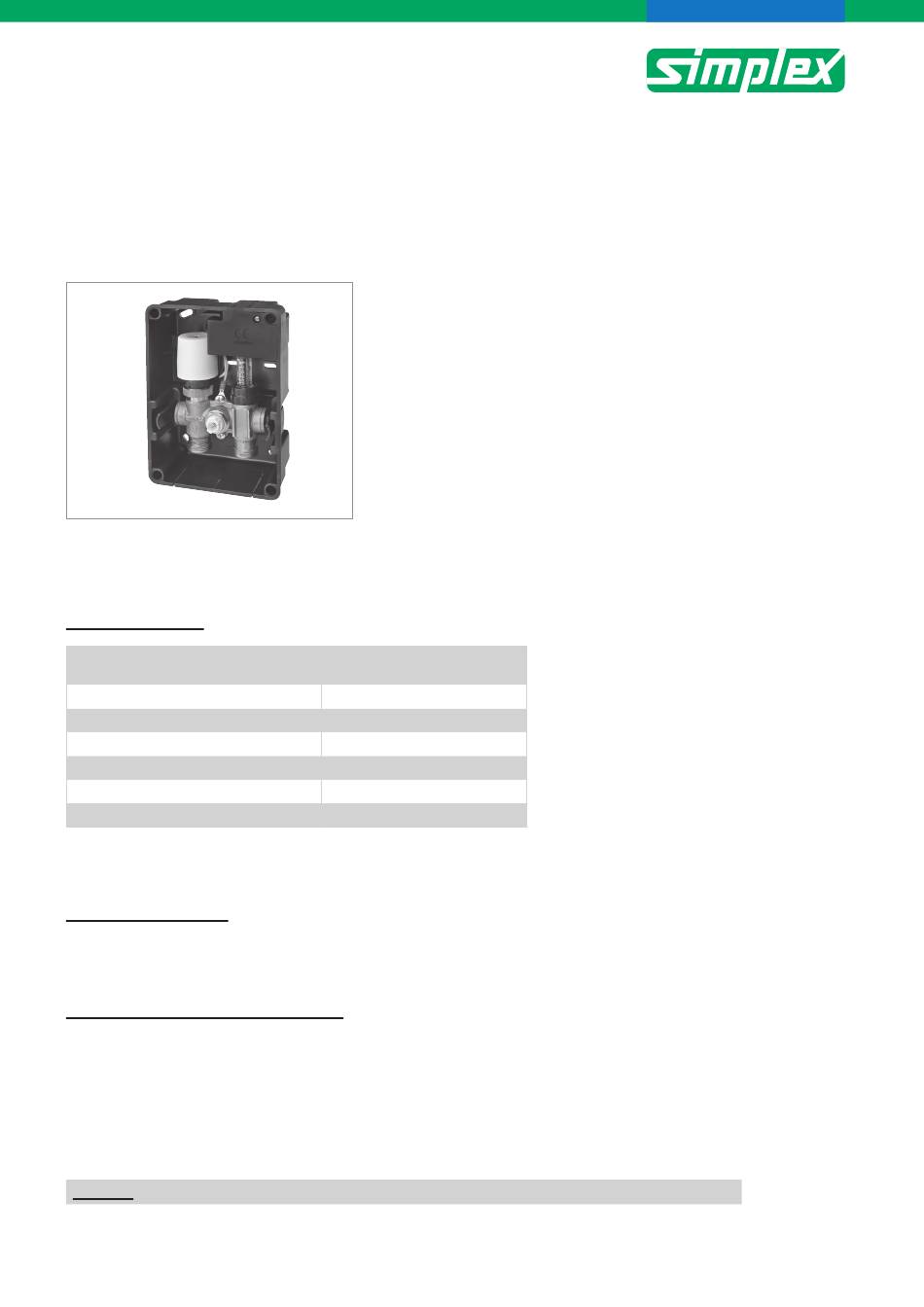

EINBAUANLEITUNG /
BETRIEBSHINWEISE
Kombibox RTL-TH BASIC
Abb. 1
AUSSTATTUNG
Ausstattung
Raumtemperatur-Regelung
Rücklauftemperatur-Begrenzung
Entlüftung
Topmeter
elektrothermischer Stellantrieb
„easy-connect" Steckanschluss
Die Kombibox RTL-TH BASIC ist kombinierbar mit einem handels-
üblichen Raumtemperaturregler 230 V / 50 Hz.
EINSATZBEREICH
Warmwasser-Heizungsanlagen
Bei kombinierter Radiator-Flächenheizung wird die Kombibox RTL-TH BASIC zur raumtemperatur-
abhängigen Regelung der Flächenheizung unter Begrenzung der Rücklauftemperatur eingesetzt.
TECHNISCHE BESCHREIBUNG
Die Regelbox besteht aus Wandeinbaukasten mit vormontiertem Ventilblock, elektrothermischen
Stellantrieb, Bauschutzabdeckung, Entlüftungsventil, Topmeter zur Volumenstrommessung und
-regulierung sowie der Wandabdeckung.
Zum Betrieb ist ein Raumtemperaturregler mit folgenden Eigenschaften erforderlich:
Betriebsspannung:
230 V AC 50 Hz
Schaltstrom:
>0,5 A
Kontaktart:
Öffner
Achtung: Die maximal zulässige Vorlauftemperatur der Flächenheizung ist zu beachten.
Regelbox RTL-TH BASIC
✓
40°C
✓
✓
✓
✓
Seite 1/6
