BEDIENUNGSANLEITUNG
XP500
5GJ-28199-GV

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Yamaha TMAX xp500

Inhaltszusammenfassung für Yamaha TMAX xp500

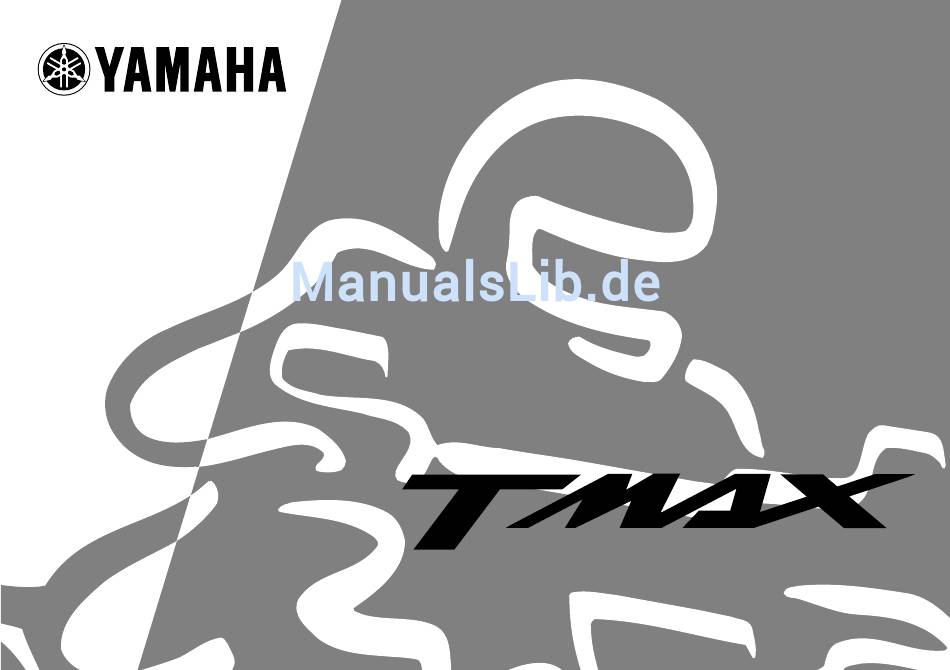

  • Seite 1 BEDIENUNGSANLEITUNG XP500 5GJ-28199-GV...
  • Seite 2 Vorwort Lieber Motorradfreund, herzlich willkommen im Kreis der YAMAHA-Fahrer. Wir hoffen, daß Sie stets sicher unterwegs sein werden und gesund Ihr Ziel erreichen – denn Sicherheit hat Vorfahrt. Sie besitzen nun einen XP500, der mit jahrzehntelanger Erfahrung sowie neuester YAMAHA-Technologie ent- wickelt und gebaut wurde.
  • Seite 3 8 Die Angaben dieser Anleitung befinden sich zum Zeitpunkt der Drucklegung auf dem neuesten Stand. Aufgrund der kontinuierlichen Bemühungen von YAMAHA um technischen Fortschritt und Qualitäts- steigerung können einige Angaben jedoch für Ihr Modell nicht mehr zutreffen. Richten Sie Fragen zu...
  • Seite 4 Kennzeichnung wichtiger Hinweise GW000002 Diese Anleitung unbedingt vor der Inbetriebnahme vollständig durchlesen!
  • Seite 5 GAU03337 XP500 Bedienungsanleitung © 2001 YAMAHA MOTOR CO., LTD. 1. Auflage, Mai 2001 Alle Rechte vorbehalten. Nachdruck, Vervielfältigung und Verbreitung, auch auszugsweise, ist ohne schriftliche Genehmigung der YAMAHA MOTOR CO., LTD. nicht gestattet. Printed in Japan...

  • Seite 6: Inhaltsverzeichnis

    GAU00009 Inhalt 1 Sicherheit hat Vorfahrt 2 Fahrzeugbeschreibung 3 Armaturen, Bedienungselemente und deren Funktion 4 Routinekontrolle vor Fahrtbeginn 5 Wichtige Fahr- und Bedienungshinweise 6 Regelmäßige Wartung und kleinere Reparaturen 7 Pflege und Lagerung 8 Technische Daten 9 Fahrzeug-Identifizierung Index...

  • Seite 8: Sicherheit Hat Vorfahrt

    Sicherheit hat Vorfahrt Sicherheit hat Vorfahrt ..................1-1 Weitere Tips zur Fahrsicherheit ..............1-2...
  • Seite 9 GAU00021 Q Sicherheit hat Vorfahrt Der Motorroller ist ein faszinierendes Fahrzeug. Er vermittelt ein unvergleichliches Gefühl von Freiheit und Stärke. Allerdings zeigt er seinem Benutzer auch Grenzen auf, die akzeptiert werden müssen. Selbst der beste Motorroller kann die physikalischen Gesetze nicht außer Kraft setzen. Für guten Werterhalt und einwandfreie Funktion des Fahrzeugs sind regelmäßige Pflege und Wartung unerläß- lich.

  • Seite 10: Weitere Tips Zur Fahrsicherheit

    Q Sicherheit hat Vorfahrt GAU03099 Weitere Tips zur Fahrsicherheit 8 Zum Abbiegen stets den entsprechenden Blinker einschalten. 8 Auf nasser Fahrbahn besteht beim Bremsen Rutschgefahr; deshalb bei Nässe nicht stark bremsen, sondern die Bremsen gefühlvoll dosieren. 8 Kreuzungen, Kurven und Abzweigungen mit verlangsamten Tempo anfahren und dann wieder allmählich Gas geben.

  • Seite 12: Fahrzeugbeschreibung

    Fahrzeugbeschreibung Linke Seitenansicht ..................2-1 Rechte Seitenansicht ..................2-2 Bedienungselemente, Instrumente ..............2-3...

  • Seite 13: Linke Seitenansicht 1 2

    GAU00026 Fahrzeugbeschreibung Linke Seitenansicht 9 8 7 6 1. Tankverschluß (Seite 3-8) 6. Motoröl-Einfüllschrauverschluß (Seite 6-13) 2. Hinteres Ablagefach (Seite 3-12) 7. Riementriebgehäuse-Filter (links) 3. Helmhalter (Seite 3-11) 8. Motoröl-Ablaßschraube (Seite 6-12) 4. Haltegriff (Seite 5-2) 9. Ölstand-Schauglas (Seite 6-12) 5.

  • Seite 14: Rechte Seitenansicht 11 12 13

    Fahrzeugbeschreibung Rechte Seitenansicht 11. Batterie, Sicherungen (Seite 6-32, 6-34) 16. Kühler 12. Bordwerkzeug (Seite 6-1) 17. Sichtfenster (Kühlflüssigkeitsstand) (Seite 6-17) 13. Vorderes Ablagefach (Seite 3-12) 18. Riementriebgehäuse-Filter (rechts) 14. Windschutzscheibe 19. Hauptständer (Seite 6-30) 15. Luftfiltereinsatz (Seite 6-19) 20. Beifahrer-Fußraste...

  • Seite 15: Bedienungselemente, Instrumente

    Fahrzeugbeschreibung Bedienungselemente, Instrumente 1. Handbremshebel (Hinterradbremse) (Seite 3-8) 6. Tankanzeige (Seite 3-4) 2. Lenkerarmatur links (Seite 3-6) 7. Lenkerarmatur rechts (Seite 3-7) 3. Digitaluhr (Seite 3-5) 8. Handbremshebel (Vorderradbremse) (Seite 3-7) 4. Tachometer (Seite 3-3) 9. Gasdrehgriff (Seite 6-22, 6-29) 5.

  • Seite 16: Armaturen, Bedienungselemente Und Deren Funktion

    Armaturen, Bedienungselemente und deren Funktion Zünd-/Lenkschloß ...................3-1 Kontrolleuchten ....................3-2 Tachometer .....................3-3 Tankanzeige....................3-4 Kühlflüssigkeitstemperatur-Anzeige..............3-4 Digitaluhr ......................3-5 Diebstahlanlage (Sonderzubenhör) ..............3-5 Stromkreis-Prüfeinrichtung................3-6 Lenkerarmaturen.....................3-6 Handbremshebel (Vorderradbremse) .............3-7 Handbremshebel (Hinterradbremse)...............3-8 Tankverschluß....................3-8 Kraftstoff......................3-9 Sitzbank ......................3-9 Fahrer-Rückenlehne einstellen ..............3-10 Helmhalter.....................3-11 Ablagefächer ....................3-12 Seitenständer ....................3-12 Zündunterbrechungs-Anlaßsperrschalter-System ........3-13...

  • Seite 17: Zünd-/Lenkschloß

    GAU00027 Armaturen, Bedienungselemente und deren Funktion GAU00040 GAU03733 Zündung Zündung (Parken) LOCK Der Lenker ist verriegelt, und die Parkbe- Der Lenker ist verriegelt, und alle Strom- leuchtung, bestehend aus Standlicht vorn Fahrersitz kreise sind ausgeschaltet. Der Schlüssel OPEN öffnen und Rücklicht, sowie die Kennzeichen- kann in dieser Position abgezogen wer- PUSH beleuchtung sind eingeschaltet.

  • Seite 18: Kontrolleuchten

    GAU03797 3. Brennt die Anzeige nicht auf, den Ölwechsel-Intervallanzeige „ “ Stromkreis vom YAMAHA-Händler Wenn die Ölwechsel-Intervallanzeige prüfen lassen. brennt, muß das Motoröl gewechselt wer- den. Die Anzeige leuchtet nach den er- sten 1.000 und 5.000 km und dann alle 5.000 km.

  • Seite 19: Tachometer

    „TRIP“ (tripmeter = Tages- len. kilometerzähler) um. Um den Tageskilo- 2. Brennt die Kontrolleuchte nicht auf, meterzähler auf Null zurückzusetzen, aus den Stromkreis vom YAMAHA-Händ- der Tageskilometerzähler-Betriebsart ler prüfen lassen (TRIP) den Knopf „TRIP“ wenigstens eine Sekunde lang gedrückt halten. Mit dem...

  • Seite 20: Tankanzeige

    Armaturen, Bedienungselemente und deren Funktion durchschnittliche Reichweite einer Tank- füllung ermittelt werden, was die Planung von Tankintervallen erlaubt 1. Tankanzeige 1. Kühlflüssigkeitstemperatur-Anzeige 2. Rote markierung 2. Rote markierung GAU02950 GAU03124 Tankanzeige Kühlflüssigkeitstemperatur- Anzeige Die Tankanzeige zeigt den Kraftstoff- vorrat an. Wenn die Nadel auf „E“ (empty Bei eingeschalteter Zündung kann von = leer) absinkt, bei nächster Gelegenheit der Kühlflüssigkeitstemperatur-Anzeige...

  • Seite 21: Digitaluhr

    (z. B. durch Ausbau der Batterie Eine als Sonderzubehör erhältliche Dieb- o. ä.) wieder die richtige Uhrzeit einzu- stahlanlage kann vom YAMAHA-Händler stellen, die Uhr zuerst auf 1:00 AM stellen installiert werden und dann die korrekte Uhrzeit eingeben.

  • Seite 22: Stromkreis-Prüfeinrichtung

    Blinker auszuschalten, den Schalter Stromkreise auftreten, blinkt die Ölwech- hineindrücken, nachdem dieser in seine sel-Intervallanzeige. Mittelstellung zurückgebracht wurde Falls die Ölwechsel-Intervallanzeige 1. Lichthupenschalter „PASS“ blinkt, das Fahrzeug von einem YAMAHA- 2. Abblendschalter GAU00129 Händler überprüfen lassen. 3. Blinkerschalter Hupenschalter „*“ 4. Hupenschalter „*“...

  • Seite 23: Handbremshebel (Vorderradbremse)

    Armaturen, Bedienungselemente und deren Funktion GAU03801 Starterschalter „,“ Bei hochgeklapptem Seitenständer und betätigter Vorder- oder Hinterradbremse den Starterschalter drücken, um den Motor anzulassen. GC000005 Vor dem Starten die Anweisungen zum Anlassen des Motors lesen; siehe 1. Motorstoppschalter 1. Handbremshebel (Vorderradbremse) dazu Seite 5-1.

  • Seite 24: Handbremshebel (Hinterradbremse)

    Armaturen, Bedienungselemente und deren Funktion 1. Handbremshebel (Hinterradbremse) 1. Tankverschluß-Deckel 1. Markierungen Tankverschluß schließen GAU00163 GAU03881 Handbremshebel (Hinterrad- Tankverschluß 1. Die Markierungen aufeinander aus- bremse) richten und dann den Tankverschluß aufsetzen und hineindrücken. Der Handbremshebel zur Betätigung der Tankverschluß öffnen 2.

  • Seite 25: Kraftstoff

    Armaturen, Bedienungselemente und deren Funktion GAU00185 Zündung Zündung Kraftstoff greift Lack und Kunststoff Fahrersitz an. Deshalb verschütteten Kraftstoff OPEN öffnen sofort mit einem trockenen, sauberen PUSH weichen Lappen abwischen. Lenker LOCK verriegeln PUSH GAU036262 Parken Empfohlener Kraftstoff 1. Einfüllstuttzen Bleifreies Normalbenzin mit einer 2.

  • Seite 26: Fahrer-Rückenlehne Einstellen

    Armaturen, Bedienungselemente und deren Funktion Sitzbank schließen 1. Die Sitzbank zuklappen und dann herunterdrücken, so daß sie einra- stet. 2. Den Schlüssel ggf. vom Zündschloß abziehen. HINWEIS: Sicherstellen, daß die Sitzbank richtig montiert ist. 1. Fahrer-Rückenlehne 1. Fahrer-Rückenlehne 2. Schraube (×2) GAU03880 1.

  • Seite 27: Helmhalter

    2. Das Drahtseil, wie in der Abbildung und Beschädigung schützen. Ein gezeigt, durch die Öse des Helm- deformierter Gaszylinder vermin- riemens führen und dann am Helm- dert die Dämpfwirkung. halter einhaken. 8 Arbeiten am Stoßdämpfer sollten ausschließlich vom YAMAHA- Händler ausgeführt werden. 3-11...

  • Seite 28: Ablagefächer

    Armaturen, Bedienungselemente und deren Funktion Hinteres Ablagefach GAU00330 Seitenständer Im Ablagefach unter der Sitzbank kann Der Seitenständer befindet sich auf der ein Helm verstaut werden. Zum Öffnen linken Seite und wird bei aufrecht gehal- und Schließen der Sitzbank siehe Seite tenem Motorrad mit dem Fuß...

  • Seite 29: Zündunterbrechungs-Anlaßsperrschalter-System

    Linkskurven durch Boden- erfüllt folgende Zwecke: berührung schwere Stürze verursa- 8 Es erlaubt kein Anlassen des Mo- chen. Aus diesem Grund hat YAMAHA tors, solange kein Bremshebel gezo- den Seitenständer mit einem Zünd- gen wird. unterbrechungsschalter versehen, der...
  • Seite 30 4. Einen Bremshebel gezogen halten. 5. Den Starterknopf drücken. Springt der Motor an? Der Seitenständerschalter könnte defekt sein. NEIN Vor der Fahrt den Roller vom YAMAHA- Händler prüfen lassen. Bei abgestelltem Motor: 6. Den Seitenständer hochklappen. 7. Einen Bremshebel gezogen halten.

  • Seite 32: Routinekontrolle Vor Fahrtbeginn

    Routinekontrolle vor Fahrtbeginn Routinekontrolle vor Fahrtbeginn ..............4-1...
  • Seite 33 Kühlflüssigkeit 6-17–6-18 geschriebenen Stand nachfüllen. • Kühlsystem auf Undichtigkeit prüfen. • Funktion prüfen. • Bei schwammiger Hebelbetätigung die hydraulische Anlage vom YAMAHA- Händler entlüften lassen. Vorderradbremse • Flüssigkeitsstand im Vorratsbehälter prüfen. 6-25–6-28 • Gegebenenfalls Bremsflüssigkeit der empfohlenen Sorte bis zum vor- geschriebenen Stand nachfüllen.
  • Seite 34 • Alle Schrauben und Muttern auf festen Sitz prüfen. Schraubverbindungen am Fahrwerk — • Gegebenenfalls festziehen. Beleuchtung, Kontrolleuchten und • Funktion prüfen. 3-2–3-7, 6-35–6-36 Schalter • Gegebenenfalls korrigieren. • Funktion des Zündunterbrechungs- und Anlaßsperrschalter- Seitenständerschalter Systems prüfen. 3-13–3-14 • Gegebenenfalls vom YAMAHA-Händler instand setzen lassen.
  • Seite 35 Routinekontrolle vor Fahrtbeginn HINWEIS: Die in der Tabelle aufgeführten Kontrollen und Wartungsarbeiten sollten vor jeder Fahrt durchgeführt werden; die dadurch gewonne- ne Sicherheit ist weit mehr wert als der geringe Zeitaufwand, der dafür benötigt wird. GWA00033 Keine schweren Gegenstände in diesem Ablagefach mitführen.

  • Seite 36: Wichtige Fahr- Und Bedienungshinweise

    Wichtige Fahr- und Bedienungshinweise Motor anlassen....................5-1 Anfahren......................5-2 Gas geben und wegnehmen ................5-2 Bremsen......................5-3 Tips zum Kraftstoffsparen ................5-3 Einfahrvorschriften ..................5-4 Parken......................5-4...

  • Seite 37: Motor Anlassen

    3. Bei betätigter Vorder- oder Hinter- die “Einfahrvorschriften” auf Seite 5-4 zeugs gut vertraut machen. Der radbremse den Starterschalter drük- durchlesen. YAMAHA-Händler gibt bei Fragen ken, um den Motor anzulassen. gerne Auskunft. HINWEIS: 8 Den Motor unter keinen Umstän- Da das Fahrzeug mit einem Zündunter- Falls der Motor nicht sofort anspringt, den den in geschlossenen Räumen...

  • Seite 38: Anfahren

    Wichtige Fahr- und Bedienungshinweise 4. Den Verkehr beobachten und, wenn die Fahrbahn frei ist, den Gasdreh- griff (rechts) langsam öffnen und los- fahren. 5. Den Blinker ausschalten. 1. Haltegriff GAU00434 GAU00433 Gas geben und wegnehmen Anfahren Zum Gasgeben den Gasdrehgriff (rechts am Lenker) nach a drehen.

  • Seite 39: Bremsen

    Wichtige Fahr- und Bedienungshinweise GW000057 GAU03093 Tips zum Kraftstoffsparen Der Kraftstoffverbrauch des Motors kann 8 Abruptes oder übermäßig starkes durch die Fahrweise stark beeinflußt wer- Bremsen vermeiden, um Schleu- den. Folgende Ratschläge helfen, unnöti- der- und Sturzgefahr zu verhin- gen Benzinverbrauch zu vermeiden. dern.

  • Seite 40: Einfahrvorschriften

    Belastungen, die den Motor stark abstellen, damit es nicht umfallen Nach 1.600 km erhitzen, während der Einfahrzeit zu ver- kann. Das Fahrzeug kann voll ausgefahren wer- meiden. den. GC000049 Bei Motorstörungen während der Einfahrzeit das Fahrzeug sofort vom YAMAHA-Händler überprüfen lassen.
  • Seite 42 Regelmäßige Wartung und kleinere Reparaturen Bordwerkzeug..............6-1 Scheinwerferlampe auswechseln ........6-35 Wartungsintervalle und Schmierdienst ......6-3 Fehlersuche..............6-36 Verkleidungsteile und Abdeckungen abnehmen und Fehlersuchdiagramme............6-37 montieren................6-6 Zündkerzen prüfen ............6-9 Motoröl und Ölfilter ............6-12 Kettenantriebsöl..............6-16 Kühlsystem ..............6-17 Luftfiltereinsatz reinigen..........6-19 Vergaser einstellen............6-21 Leerlaufdrehzahl einstellen..........6-21 Gaszugspiel einstellen............6-22 Ventilspiel einstellen ............6-22 Reifen prüfen ..............6-23 Räder................6-25 Handbremshebel ............6-25...

  • Seite 43: Regelmäßige Wartung Und Kleinere Reparaturen

    ßige Schmierung und korrekte Einstellung Wer mit den üblichen Wartungsarbei- können optimale Leistung und Sicherheit ten an seinem Fahrzeug nicht vertraut gewährleisten. Jeder Fahrer ist für die ist, sollte diese einem YAMAHA-Händ- Verkehrssicherheit seines Fahrzeugs ler überlassen. selbst verantwortlich. Die hier empfohlenen Zeitabstände für...
  • Seite 44 Falls das für die Wartung notwendige Werkzeug nicht zur Verfügung steht, die Wartungsarbeiten von einem YAMAHA- Händler ausführen lassen. GW000063 Von YAMAHA nicht zugelassene Ände- rungen können Leistungsverluste und unsicheres Fahrverhalten zur Folge haben. Vor Änderungen am Fahrzeug unbedingt den YAMAHA-Händler...

  • Seite 45: Wartungsintervalle Und Schmierdienst

    8 Die Jahresinspektion kann ausbleiben, wenn an die Stelle eine Kilometer-Inspektion tritt. 8 Ab 50.000 km die Wartungsintervalle ab 10.000 km wiederholen. 8 Die mit einem Sternchen markierten Arbeiten erfordern Spezialwerkzeuge, besondere Daten sowie technische Fähigkeiten und sollten daher vom YAMAHA-Händler verrichtet werden. Kilometerstand (× 1.000 km) Jahres- Bezeichnung Ausführung...
  • Seite 46 Regelmäßige Wartung und kleinere Reparaturen Kilometerstand (× 1.000 km) Jahres- Bezeichnung Ausführung inspektion • Funktion prüfen, Flüssigkeitsstand kontrollieren, √ √ √ √ √ √ hydraulische Anlage auf Undichtigkeit prüfen. (Siehe Hinterradbremse HINWEIS auf Seite 6-5.) • Scheibenbremsbeläge erneuern. Bei Erreichen der Verschleißgrenze √...
  • Seite 47 Regelmäßige Wartung und kleinere Reparaturen Kilometerstand (× 1.000 km) Jahres- Bezeichnung Ausführung inspektion √ 4.000 km nach den ersten 1.000 km • Wechseln. (Siehe Seite 3-2 für nähere Angaben zur Motoröl Bei Aufleuchten der Ölwechsel-Intervallanzeige Ölwechsel-Intervallanzeige.) (d. h. alle 5.000 km) √...

  • Seite 48: Verkleidungsteile Und Abdekkungen Abnehmen Und Montie- Ren

    Regelmäßige Wartung und kleinere Reparaturen 1. Abdeckung A 1. Abdeckung D 1. Schraube (×3) 2. Abdeckung B 2. Verkleidungsteil B GAU03878 3. Abdeckung C 3. Abdeckung E Abdeckungen A und D 4. Verkleidungsteil A 4. Verkleidungsteil C Abdeckung abnehmen 5. Abdeckung F GAU01139 1.
  • Seite 49 Regelmäßige Wartung und kleinere Reparaturen 1. Schraube (×3) 1. Schraube (×4) Abdeckung B Abdeckungen C und E Abdeckung montieren Abnehmen Abnehmen Die Abdeckung in die ursprüngliche Lage Die Abdeckung losschrauben und dann, Die Fußmatte abziehen und dann die bringen und dann festschrauben. wie in der Abbildung gezeigt, nach hinten Abdeckung losschrauben.
  • Seite 50 Regelmäßige Wartung und kleinere Reparaturen 1. Schraube (×2) 1. Schraube (×2) 1. Schraube (×2) 2. Mutter (×4) 2. Schraube (×2) Abdeckung F Verkleidungsteil B Verkleidungsteil A Abnehmen Verkleidungsteil abnehmen Abnehmen Die Abdeckung losschrauben. 1. Die Abdeckungen C und E abneh- 1.

  • Seite 51: Zündkerzen Prüfen

    Regelmäßige Wartung und kleinere Reparaturen GAU03816 Zündkerzen prüfen Eine ordnungsgemäße Funktion des Motors wird wesentlich von Funktion und Zustand der Zündkerzen mitbestimmt. Da Verbrennungswärme und Ablagerungen die Funktionstüchtigkeit der Kerzen im Laufe der Zeit vermindern, müssen die Zündkerzen in den empfohlenen Abstän- den (siehe dazu die Tabelle „Wartungs- 1.
  • Seite 52 Regelmäßige Wartung und kleinere Reparaturen 1. Zündkerzen-Abdeckung 1. Zündkerzenstecker 1. Zündkerzenschlüssel Zündkerze ausbauen 3. Den Zündkerzenstecker abziehen. 4. Die Zündkerze, wie in der Abbildung 1. Das Verkleidungsteil B abnehmen; gezeigt, mit dem Zündkerzen- siehe dazu Seite 6-8. schlüssel (Bordwerkzeug) heraus- 2.
  • Seite 53 Färbung moment sollte jedoch möglichst bald mit gieren. auf, sollte die Funktion des Motors vom einem Drehmomentschlüssel nach Vor- YAMAHA-Händler überprüft werden. schrift korrigiert werden. Zündkerzen-Elektrodenabstand 0,7–0,8 mm 3. Die Zündkerzen auf fortgeschritte- 4. Den Zündkerzenstecker aufsetzen.

  • Seite 54: Motoröl Und Ölfilter

    Regelmäßige Wartung und kleinere Reparaturen GAU03872* Motoröl und Ölfilter Der Motorölstand sollte vor Fahrtbeginn geprüft werden. Außerdem müssen in den empfohlenen Abständen (siehe dazu die Tabelle „Wartungsintervalle und Schmierdienst“) das Motoröl und die Ölfil- terpatrone gewechselt werden. Ölstand prüfen 1. Ölstand-Schauglas 1.
  • Seite 55 HINWEIS: Anzugsmoment 2. Ein Ölauffanggefäß unter den Motor Ölfilterschlüssel sind beim YAMAHA- Ölfilterpatrone stellen. Händler erhältlich. 3. Den Einfüllschraubverschluß sowie 17 Nm (1,7 m·kg) die Ablaßschraube herausdrehen 7. Die Motoröl-Ablaßschraube montie- 5.
  • Seite 56 Regelmäßige Wartung und kleinere Reparaturen GCA00072 8. Die vorgeschriebene Menge des 10. Den Motor abstellen, den Ölstand empfohlenen Öls einfüllen und dann erneut prüfen und ggf. Öl nachfüllen. 8 Keine Additive beimischen! Da den Einfüllschraubverschluß fest das Motoröl auch zur Schmierung zudrehen.
  • Seite 57 Regelmäßige Wartung und kleinere Reparaturen HINWEIS: Wird das Öl gewechselt, bevor die Öl- wechsel-Intervallanzeige aufleuchtet (d. h. vor Ablauf des Intervalls), muß die Anzeige nach dem Ölwechsel rückgestellt werden, damit sie korrekt die Fälligkeit des nächsten Ölwechsels signalisiert. Zum Rückstellen der Ölwechsel-Intervall- anzeige die obigen Schritte ausführen.

  • Seite 58: Kettenantriebsöl

    Regelmäßige Wartung und kleinere Reparaturen 4. Die Kettenantriebsöl-Ablaßschraube montieren und dann vorschriftsmäßig festziehen. Anzugsmoment Kettenantriebsöl-Ablaßschraube 20 Nm (2,0 m·kg) 5. Die vorgeschriebene Menge des empfohlenen Öls einfüllen. 1. Kettenantriebsöl-Einfüllschraubverschluß 1. Maximalstand-Markierung 2. Kettenantriebsöl-Ablaßschraube 2. Minimalstand-Markierung Empfohlene Ölsorte GAU04253 Siehe Seite 8-1. HINWEIS: Kettenantriebsöl Füllmenge...

  • Seite 59: Kühlsystem

    Regelmäßige Wartung und kleinere Reparaturen GAU03850 Kühlsystem Kühlflüssigkeitsstand prüfen 1. Das Motorrad auf einem ebenen Untergrund abstellen und in gerader Stellung halten. HINWEIS: 8 Da der Stand der Kühlflüssigkeit sich 1. Ausgleichsbehälter-Abdeckung 1. Maximalstand-Markierung mit der Motortemperatur verändert, 2. Schraube 2.
  • Seite 60 Motors die Anweisungen auf Seite 6-38 und Kühlflüssigkeit bis zur Maximal- möglich den Frostschutzmittel- befolgen. stand-Markierung einfüllen; an- gehalt der Kühlflüssigkeit vom schließend den Behälterdeckel YAMAHA-Händler überprüfen las- schließen. sen. Ausgleichsbehälter-Fassungs- vermögen 0,6 L 6-18...

  • Seite 61: Luftfiltereinsatz Reinigen

    Regelmäßige Wartung und kleinere Reparaturen GAU03877 Luftfiltereinsatz reinigen Der Luftfiltereinsatz sollte in den empfoh- lenen Abständen (siehe dazu die Tabelle „Wartungsintervalle und Schmierdienst“) gereinigt werden. Bei übermäßig staubi- gem oder feuchten Einsatz ist der Filter häufiger zu reinigen. 1. Das Verkleidungsteil A abnehmen; siehe dazu Seite 6-8.
  • Seite 62 Regelmäßige Wartung und kleinere Reparaturen GC000082 8 Der Filtereinsatz muß richtig im Filtergehäuse sitzen. 8 Den Motor niemals ohne Luftfilter betreiben, da eindringende Staub- partikel erhöhten Verschleiß an Kolben und/oder Zylindern verur- sachen. 1. Luftfiltereinsatz 6. Den Luftfilter-Gehäusedeckel fest- 4. Den Filtereinsatz ausklopfen, um schrauben.

  • Seite 63: Vergaser Einstellen

    Erhöhen der Leerlaufdrehzahl die GC000095 dazu Seite 6-7. Einstellschraube nach a drehen. 2. Den Motor anlassen und warmfah- Zum Verringern der Leerlaufdreh- Die im YAMAHA-Werk vorgenommene ren. zahl die Einstellschraube nach b Vergasereinstellung beruht auf zahlrei- HINWEIS: drehen. chen Tests. Eine Anderung dieser...

  • Seite 64: Gaszugspiel Einstellen

    Falls sich die Leerlaufdrehzahl nicht wie Mit zunehmender Betriebszeit verändert oben beschrieben einstellen läßt, den sich das Ventilspiel, wodurch die Zylin- Motor von einem YAMAHA-Händler über- derfüllung nicht mehr den optimalen Wert prüfen lassen. erreicht. Darüber hinaus kann es durch falsches Ventilspiel zu Schäden am Motor...

  • Seite 65: Reifen Prüfen

    Regelmäßige Wartung und kleinere Reparaturen Beifahrer und zulässigem Zube- GAU03822 Reifenluftdruck Reifen prüfen hör nicht die maximale Gesamt- (bei kaltem Reifen) Optimale Lenkstabilität, Lebensdauer und zuladung überschreitet. Zuladung* Vorn Hinten Fahrsicherheit sind nur durch Beachtung 8 Keinesfalls Gegenstände mit- 200 kPa 225 kPa Bis 90 kg (2,00 kg/cm...
  • Seite 66 Rädern und Bremsanlage sowie 1. Reifenflanke nach zahlreichen Tests von der Reifenwechsel grundsätzlich von a. Reifenprofiltiefe einem YAMAHA-Händler vorneh- YAMAHA MOTOR CO., LTD. frei- Reifenzustand men lassen. gegeben worden. Bei anderen als Vor jeder Fahrt die Reifen prüfen. Bei den zugelassenen Reifenkombi- unzureichender Profiltiefe, Nägeln oder...

  • Seite 67: Räder

    Verlust der Fahr- 8 Räder und Reifen vor jeder Fahrt zeugkontrolle führen. Abgenutzte inspizieren. Die Reifen auf Risse, Reifen unverzüglich vom YAMAHA- Schnitte u. ä., die Felgen auf Verzug Händler austauschen lassen. und andere Beschädigungen prüfen. 8 Den Austausch von Bauteilen an Bei Mängeln an Reifen oder Rädern...

  • Seite 68: Bremsbeläge Prüfen

    Schmierdienst“) ge- prüft werden 1. Scheibenbremsbelag- Verschleißanzeiger (×3) GAU01119 Scheibenbremsbeläge vorn Die Vorderradbremse weist Verschleiß- anzeiger (Nuten) auf, die ein Prüfen der Bremsbeläge ohne Ausbau erlauben. Wenn eine Nut fast verschwunden ist, die Scheibenbremsbeläge schnellstmöglich vom YAMAHA-Händler austauschen lassen 6-26...

  • Seite 69: Bremsflüssigkeitsstand Prüfen

    Bremsflüssigkeit nachfüllen. Da belags weniger als 0,8 mm, schnellst- ein niedriger Flüssigkeitsstand auf Brems- möglich die Bremsbeläge vom belagverschleiß oder Undichtigkeit des YAMAHA-Händler austauschen las- Bremssystems zurückzuführen sein kann, sen. in diesem Fall ebenfalls den Bremsbe- 3. Den Hinterrad-Bremssattel fest- lagverschleiß...

  • Seite 70: Bremsflüssigkeit Wechseln

    Das Mischen verschiedener fohlenen Abständen (siehe dazu die Bremsflüssigkeiten kann chemische Tabelle „Wartungsintervalle und Schmier- Reaktionen hervorrufen, die die dienst“) vom YAMAHA-Händler gewech- Bremsfunktion beeinträchtigen. selt werden. Außerdem müssen folgende 8 Darauf achten, daß beim Nachfüllen Teile nach der angegebenen Zeitspanne, kein Wasser in den Vorratsbehälter...

  • Seite 71: Gaszug Und -Drehgriff Prüfen Und Schmieren

    Regelmäßige Wartung und kleinere Reparaturen GAU03764 4. Die Kontaktflächen des Gasdreh- Gaszug und -drehgriff prüfen griffs schmieren und dann den und schmieren Drehgriff festschrauben. Die Funktion des Gasdrehgriffs und den Zustand des Gaszugs vor Fahrtantritt prü- Empfohlenes Schmiermittel fen und den Gaszug ggf. schmieren bzw. Gaszug erneuern.

  • Seite 72: Haupt- Und Seitenständer Prüfen Und Schmieren

    Vor Fahrtantritt prüfen, ob sich die Stän- Die Standrohre auf Riefen und andere der leicht ein- und ausklappen lassen und Beschädigungen, die Gabeldichtringe auf ggf. die Klappmechanismen schmieren. Öllecks prüfen. GW000114 Falls Haupt- oder Seitenständer klem- men, diese vom YAMAHA-Händler instand setzen lassen. 6-30...

  • Seite 73: Lenkung Prüfen

    Lenker mehrmals einfedern zen lassen. und prüfen, ob sie leichtgängig ein- und ausfedert. GC000098 Falls die Teleskopgabel nicht gleich- mäßig ein- und ausfedert oder irgend- welche Schäden festgestellt werden, das Fahrzeug von einem YAMAHA- Händler überprüfen lassen. 6-31...

  • Seite 74: Radlager Prüfen Und Warten

    Abständen (siehe dazu die Tabelle „Wartungsintervalle und Schmierdienst“) geprüft werden. Falls ein Radlager zuviel Spiel aufweist oder das Rad nicht leichtgängig dreht, die Rad- lager von einem YAMAHA-Händler über- prüfen lassen. 1. Schraube (×3) 1. Batterie Batterie aufladen...
  • Seite 75 Batterie vermindern. Sollten Sie nende Zigaretten und andere nicht mit Sicherheit über ein kor- Feuerquellen fernhalten. Beim rektes Ladegerät verfügen, wen- Laden der Batterie in geschlosse- den Sie sich bitte an Ihren YAMAHA- Händler. nen Räumen für ausreichende Belüftung sorgen. 6-33...

  • Seite 76: Sicherung Wechseln

    Regelmäßige Wartung und kleinere Reparaturen 1. Batterie 1. Massekabel 1. Singnalanlansicherung 2. Hauptsicherung 2. Scheinwerfersicherung GAU03875* 3. Sicherungs kasten 3. Zündungssicherung Sicherung wechseln 4. Kühlerlüftersicherung 3. Das Massekabel vom Batterie- 5. Zeituhrsicherung Der Hauptsicherungskasten befindet sich Minuspol lösen und dann die Batte- 6.

  • Seite 77: Scheinwerferlampe Auswechseln

    3. Die Zündung und den betroffenen 1. Den Scheinwerfer-Steckverbinder Stromkreis wieder einschalten und lösen und dann die Lampenschutz- prüfen, ob das elektrische System kappe abnehmen. einwandfrei arbeitet. 4. Falls die neue Sicherung sofort wie- der durchbrennt, die elektrische Anlage von einem YAMAHA-Händler überprüfen lassen. 6-35...

  • Seite 78: Fehlersuche

    4. Die Lampenschutzkappe und dann ermöglichen, eine einfache und schnelle den Steckverbinder aufsetzen. Scheinwerferlampen werden sehr Kontrolle der einzelnen Funktionsberei- 5. Den Scheinwerfer ggf. vom YAMAHA- schnell heiß. Deshalb entflammbares che vorzunehmen. Reparaturarbeiten Händler einstellen lassen. Material fernhalten und die Lampe nie- sollten jedoch unbedingt von einem mals berühren, bevor sie ausreichend...

  • Seite 79: Fehlersuchdiagramme

    Elektroden prüfen. Trocken Vom YAMAHA-Händler prüfen lassen. Motor startet nicht. Batterie prüfen. 4. Batterie Motor dreht schnell. Batterie gut. Motor startet nicht. Vom YAMAHA- E-Starter betätigen. Händler prüfen lassen. Anschlüsse prüfen bzw. Motor dreht zu langsam. Batterie laden. 6-37...
  • Seite 80 Kühler prüfen. Motor erneut anlassen. Flüssigkeitsstand Falls der Motor wieder überhitzt, das Kühlsystem vom YAMAHA- ist ausreichend. Händler prüfen und instand setzen lassen. HINWEIS: Falls die vorgeschriebene Kühlflüssigkeit nicht verfügbar ist, kann notfalls auch Leitungswasser verwendet werden. Dieses aber so bald wie möglich durch die vorschriftsmäßige Kühlflüssigkeit ersetzen.

  • Seite 82: Pflege Und Lagerung

    Pflege und Lagerung Fahrzeugpflege – eine Investition, die sich lohnt! ...........7-1 Lagerung ......................7-4...
  • Seite 83 Einsatz kom- Außerdem sollten Sie eines bedenken: men. Wenn Sie solche Reiniger unreinigt sind, nur dann einen Kalt- YAMAHA kann eine Gewährleistung nur trotzdem verwenden: Nach der reiniger mit dem Pinsel auftragen, dann übernehmen, wenn Sie Ihren Roller...
  • Seite 84 Reinigungsmittel, und ein harter Schwamm kann Regenfahrt im Frühjahr sollten Sie Ihre Lösungsmittel, Benzin, Rost- Kratzer verursachen. Kunststoff- YAMAHA folgendermaßen behandeln. schutz- oder -entfernungsmittel, reiniger vor dem ersten Einsatz Brems- oder Kühlflüssigkeit, am besten an einer nicht im Blick- HINWEIS: Batteriesäure.
  • Seite 85 Kurven schützt werden, auch wenn sie ver- Produktempfehlungen erhalten Sie bei einfahren. chromt, vernickelt, eloxiert oder auf Ihrem YAMAHA-Händler. eine andere Art oberflächenvergütet sind. Dies kann mit Sprühwachs oder Sprühöl erfolgen. 4. Sollten nach der Wäsche noch Schmutzstellen zu sehen sein, diese mit einem weichen Tuch und Sprüh-...
  • Seite 86 Pflege und Lagerung Lagerung Stillegung a. Die Zündkerzenstecker abziehen Möchten Sie Ihren Motorroller für mehr und dann die Zündkerzen heraus- als zwei Monate aus dem Verkehr ziehen, schrauben. Kurzzeitiges Abstellen sollten folgende Schutzvorkehrungen Der Roller sollte stets kühl und trocken b.
  • Seite 87 Pflege und Lagerung 5. Sämtliche Seilzüge sowie alle 8. Die Batterie ausbauen, kühl und Hebel- und Ständer-Drehpunkte trocken lagern, jeden Monat prüfen ölen. und ggf. aufladen. Temperaturen 6. Den Luftdruck der Reifen kontrollie- unter 0 °C und über 30 °C sind zu ren und ggf.

  • Seite 88: Technische Daten

    Technische Daten Technische Daten ...................8-1...
  • Seite 89 GAU01038 Technische Daten Technische Daten Modell XP500 Motoröl Abmessungen Sorte Motoröl SAE 10W-30 oder 10W-40 Gesamtlänge 2.235 mm Klassen Nach API: SE, SF, SG oder Gesamtbreite 775 mm höher Nach ACEA: G-4 od. G-5 Gesamthöhe 1.410 mm Sitzhöhe 795 mm Radstand 1.575 mm Keine Öle verwenden, die Reibschutzmittel enthalten.
  • Seite 90 Technische Daten Kühlsystem-Fassungsvermögen Fahrwerk (Gesamtinhalt) 1,5 L Rahmenbauart unten offner Zentralrohrrahmen Luftfilter Trockenfilter-Einsatz Lenkkopfwinkel 28° Kraftstoff Nachlauf 95 mm Sorte bleifreies Normalbenzin Reifen Tankvolumen 14 L Vorn Vergaser Ausführung Schlauchlos-Reifen Hersteller MIKUNI Dimension 120/70-14M/C 55S Typ × Anzahl BS30 × 2 Hersteller/ DUNLOP / D305FA BRIDGESTONE / HOOP B03...
  • Seite 91 Technische Daten Hochgeschwindigkeitsfahrt Radaufhängung Vorn 225 kPa; 2,25 kg/cm ; 2,25 bar Vorn Teleskopgabel Hinten 250 kPa; 2,50 kg/cm ; 2,50 bar Hinten Motorschwinge *Summe aus Fahrer, Beifahrer, Gepäck und Zubehör Federelemente Räder Vorn hydraulisch gedämpfte Teleskopgabel mit Spiralfeder Vorn Hinten Zentralfederbein mit Ausführung...
  • Seite 92 Technische Daten 12 V, 5/21 W × 2 Rücklicht/Bremslicht 12 V, 5/21 W × 2 Blinker vorn 12 V, 21 W × 2 Blinker hinten 12 V, 5 W × 2 Standlicht vorn 12 V, 5 W × 1 Kennzeichenbeleuchtung 12 V;...
  • Seite 94 Fahrzeugidentifizierung Eintragungsfelder für Identifizierungsnummern ..........9-1 Schlüssel-Identifizierungsnummer ..............9-1 Fahrzeug-Identifizierungsnummer ..............9-1 Modellcode-Information...................9-2...

  • Seite 95: Fahrzeugidentifizierung

    GAU01039 Fahrzeugidentifizierung GAU02944 Eintragungsfelder für Identifi- zierungsnummern Bitte übertragen Sie die Schlüssel- und Fahrzeug-Identifizierungsnummern sowie die Modellcode-Information in die dafür vorgesehenen Felder, da diese für die Bestellung von Ersatzteilen und -schlüs- seln sowie bei einer Diebstahlmeldung benötigt werden. 1. Schlüssel-Identifizierungsnummer 1.

  • Seite 96: Modellcode-Information

    Fahrzeugidentifizierung 1. Modellcode-Information GAU03757 Modellcode-Information Das Modellcode-Klebeschild ist an der gezeigten Stelle angebracht. Übertragen Sie Codenummer und Info-Kürzel in die vorgesehenen Felder. Diese Informa- tionen benötigen Sie zur Ersatzteil- Bestellung bei Ihrem YAMAHA-Händler.
  • Seite 97 Index Lichtschalter..........3-7 Ablagefächer .........3-12 Handbremshebel (Hinterrad)....3-7 Starterschalter ........3-7 Anfahren..........5-2 Luftfiltereinsatz reinigen ......6-19 Handbremshebel (Vorderrad)....3-6 Handbremshebel ........6-25 Batterie warten ........6-32 Handbremshebel schmieren ....6-29 Modellcode-Information......9-2 Bordwerkzeug .........6-1 Helmhalter ..........3-11 Motor anlassen........5-1 Bremsbeläge prüfen ......6-26 Motoröl, Ölfilter ........6-12 Bremsen ..........5-3 Bremsflüssigkeit wechseln ....6-28 Identifizierungsnummern ......9-1 Bremsflüssigkeitsstand prüfen ....6-27 Parken .............5-4...
  • Seite 98 Index Teleskopgabel prüfen......6-30 Uhr............3-5 Ventilspiel einstellen......6-22 Vergaser einstellen........6-21 Verkleidungsteile u. Abdeckungen abnehmen, montieren ......6-6 Wartungsintervalle, Schmierdienst..6-3 Zünd-/Lenkschloß........3-1 Zündkerzen prüfen ........6-9 Zündunterbrechungs- u. Anlaßsperr- schalter-System ........3-13...
  • Seite 100 YAMAHA MOTOR CO., LTD. GEDRUCKT AUF RECYCLING-PAPIER PRINTED IN JAPAN 2001·5–1.2×1(G)
