BEFÖRDERUNG IN
D
KRAFTFAHRZEUGEN
3/3

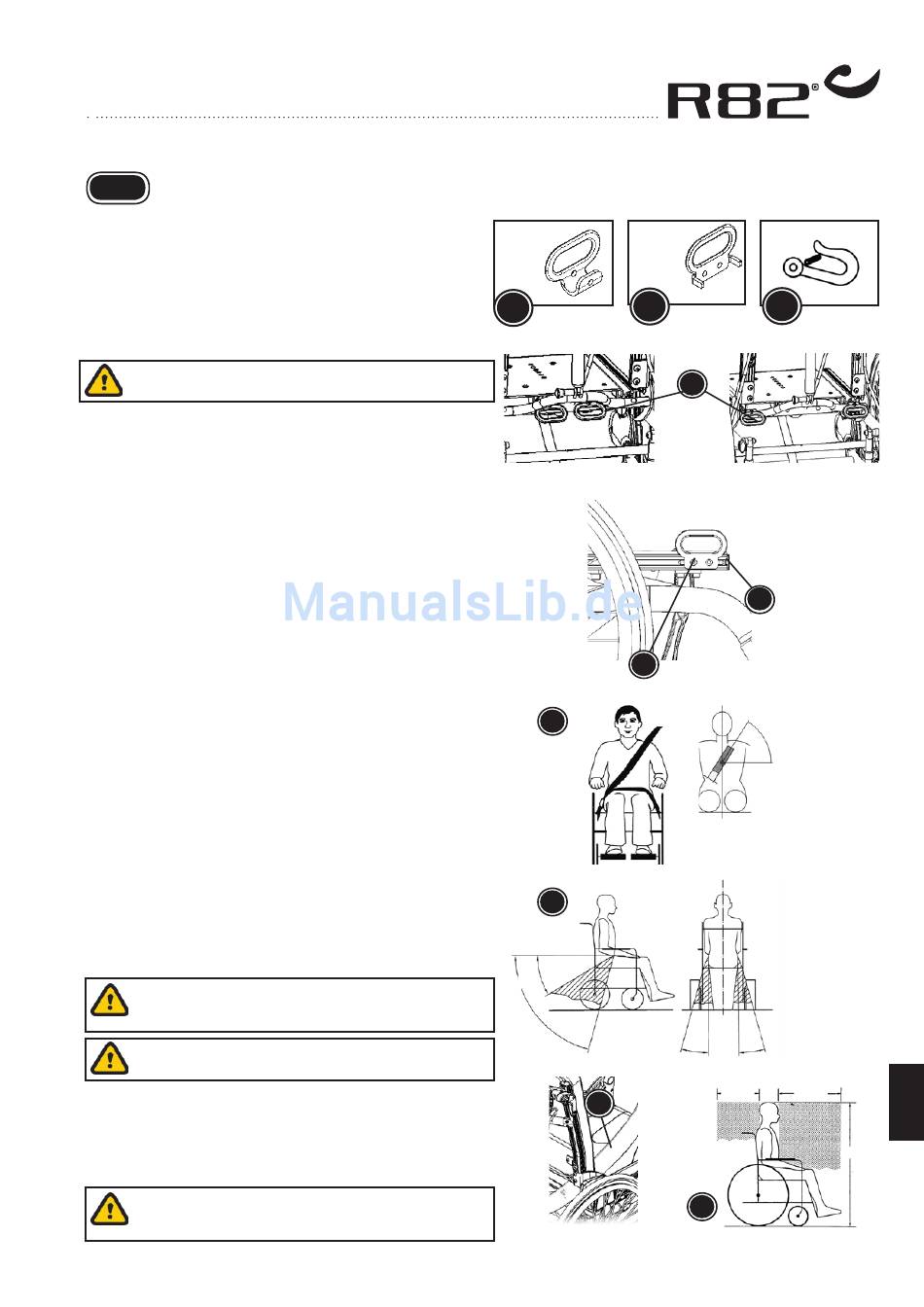

So bauen Sie das Combi Frame in das Kraftfahrzeug ein:
1. Das Gestell wird mit Hilfe eines 4-Punkt-Gurt-Befestig-
ungssystems im Fahrzeug gesichert. (Beachten Sie die
Hinweise des Fahrzeugherstellers).
Es muss ein gemäß ISO 10542-2 zugelassenes
4-Punkt-Gurt-Befestigungssystem verwendet werden.
An der Gestellrückseite, Halterung A:
2. * Entfernen Sie die Stöpsel.
* Setzen Sie die Halterungen (A) auf die hintere Stange.
* Montieren Sie die Halterungen mit Hilfe der beiliegen-
den 6 mm langen Schrauben und Muttern. (Achten Sie
auf die je nach Größe unterschiedliche Platzierung.)
An der Gestellvorderseite, Halterung B:
3. * Entfernen Sie die Stöpsel (D) aus den Seitenschienen.
* Schieben Sie den Gewindeblock in die Seitenschienen.
* Setzen Sie Stöpsel (D) wieder ein.
* Platzieren Sie die Halterung (B) über dem Gewindeb-
lock.
* Verwenden Sie Unterlegscheiben und ziehen Sie die
6-mm-Schrauben in den Bohrungen des Gewindeblocks
fest. Die „Beine" an der Halterung (B) müssen dabei
unbedingt in die Löcher in den Seitenschienen gesteckt
werden.
Die Halterung (B) kann beliebig nach oben (siehe Ab-
bildung) oder unten gedreht werden.
4. Der Rollstuhl wird mit Hilfe eines 4-Punkt-Gurt-Befestig-
ungssystems im Kraftfahrzeug gesichert. Zur Befestigung
der Halterungen (A) und (B) kann ein Haken oder ein
Gurt verwendet werden.
Kleben Sie die vier beiliegenden Aufkleber (C) auf die
vier Halterungen (A) und (B).
Sichern Sie die beförderte Person im Rollstuhl:
5. Verwenden Sie den 3-Punkt-Sicherheitsgurt wie in Ab-
bildung (D) dargestellt.
6. Beim Anlegen des 3-Punkt-Sicherheitsgurts muss der in
Abbildung (E) gezeigte Winkel eingehalten werden.
7 Das Gurtrückhaltesystem sollte möglichst eng (aber
dennoch bequem) anliegen. Außerdem sollten die an-
gelegten Gurte nicht verdreht sein.
8 Wir empfehlen einen Sitzwinkel von 90° und eine 3°-Neig-
ung für die Rückenlehne.
Der 3-Punkt-Sicherheitsgurt muss an der Innenseite
der Seitenschienen installiert werden. Siehe Abbild-
ung (F).
Verwenden Sie einen ISO 10542-1-konformen
3-Punkt-Sicherheitsgurt.
9. Beförderung:
* Entfernen Sie vor der Beförderung einer Person sämtli-
ches Zubehör vom Rollstuhl.
* Setzen Sie die beförderte Person in Fahrtrichtung.
* Der Rollstuhl ist für die Beförderung von Personen mit
einem Höchstgewicht von 100 kg zugelassen.
Beachten Sie die empfohlene Sicherheitszone (G)
bei der Beförderung von Rollstuhlfahrern in Kraft-
fahrzeugen.
2 x
2 x
B
A
Größe 1+2
B
D
E
30°
75°
F
27
C
A
Größe 3+4
D
55°
15°
15°
40 cm
65 cm
1,2 m
G
