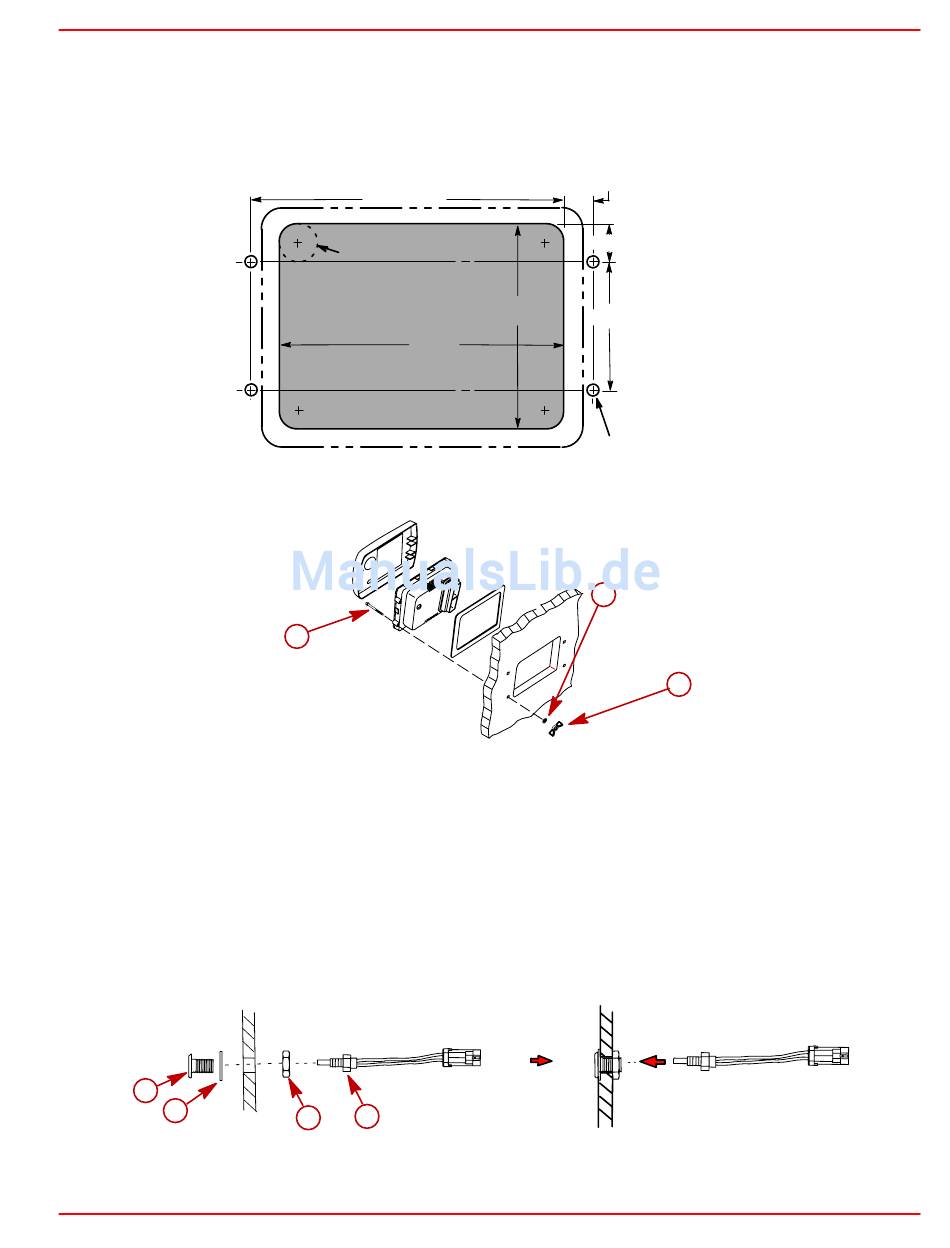

Einbau des System View

1. Eine Position für das System View auswählen, an der es gut sichtbar und von der
Instrumententafel aus leicht zugänglich ist.
2. Die Einbauöffnung auf die angegebenen Abmessungen ausschneiden.
3. Das System View mit dem Dichtring in die Instrumententafel setzen und mit 4 Schrauben
befestigen.
4. Den Außenluft-Temperatursensor wie folgt installieren:
a. Den Fühler so montieren, dass er der Umgebungsluft, aber keiner direkten Sonneneinstrah-
b. Einen Einbauort wählen und ein Montageloch mit 19,0 mm (3/4 in.) Durchmesser bohren.
c. Den Montageadapter wie abgebildet installieren.
d. Den Lufttemperaturfühler in den Montageadapter schrauben.
a
b
90-895200E MÄRZ 2004
169,86 mm (6-11/16 in.)
19,00 mm
(3/4 in.)
141,22 mm
(5-9/16 in.)
a
a - Schrauben (4)
b - Scheiben (4)
c - Flügelmutter (4)
lung ausgesetzt ist.
d
c
a - Montageadapter
b - Dichtung
14,28 mm
(9/16 in.)
19,00 mm
(3/4 in.)
101,60 mm
63,50 mm
(4.00 in.)
(2-1/2 in.)
5,33 mm
(7/32 in.)
b
c
EINBAU
c - Nylon-Mutter
d - Lufttemperaturfühler
Seite 8-3
