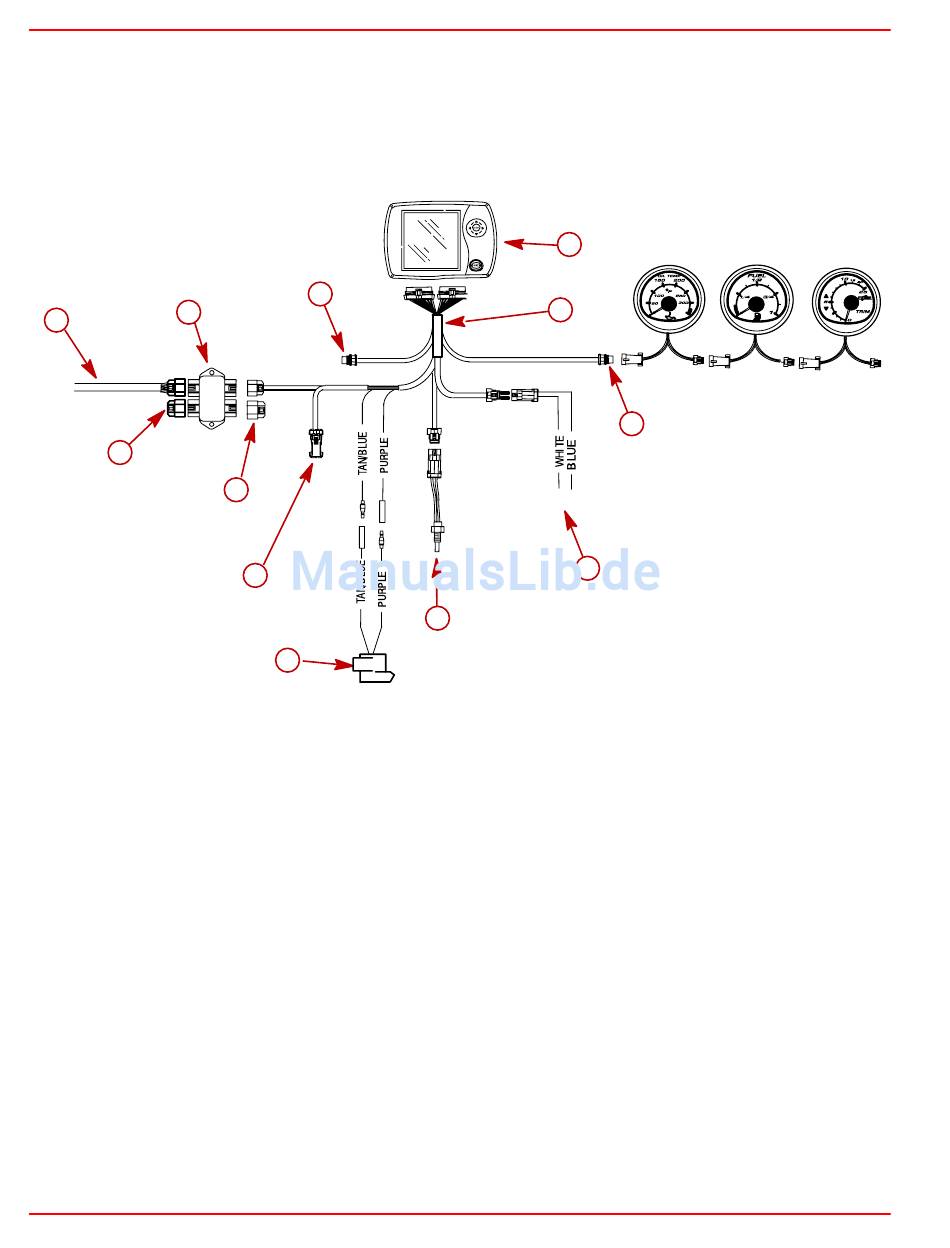

EINBAU
Kabelanschlüsse
MODELLE OHNE ELEKTRONISCHE GASREGELUNG/SCHALTUNG
HINWEIS: Verlängerungskabelbäume für die System Link-Anzeigen sind in Längen von 152 mm
(6 in.) bis 9,14 m (30 ft) verfügbar.
i
j
g
Seite 8-4
d
h
l
f
a -
System View
b -
Display-Kabelbaum
c -
Anschluss der System Link-Anzeige (Steuerbord)
d -
Anschluss der System Link-Anzeige (Backbord)
e -
GPS-Anschluss (optional)
f -
Warnhorn (im Lieferumfang des Display-Kabelbaums enthalten)
g -
Abschlusswiderstand
h -
Wetterkappe
i -
Anschlussdose
j -
SC Datenkabel (vom Motor)
k -
Lufttemperaturfühler (im Lieferumfang des Display-Kabelbaums enthalten)
l -
Nicht verwendet (Abdichtung mit Wetterkappe)
a
b
e
k
c
TAN = Hellbraun
BLUE = Blau
PURPLE = Violett
WHITE = Weiß
90-895200E MÄRZ 2004
