MODELLE MIT ELEKTRONISCHER GASREGELUNG/SCHALTUNG – EINZELMOTOR
HINWEIS: Verlängerungskabelbäume für die System Link-Anzeigen sind in Längen von 152 mm
(6 in.) bis 9,14 m (30 ft) verfügbar.
BLK = Schwarz
YEL = Gelb
ORG = Orange
PUR = Violett
GRN = Grün
RED = Rot
WHITE = Weiß
BLUE = Blau
90-895200E MÄRZ 2004

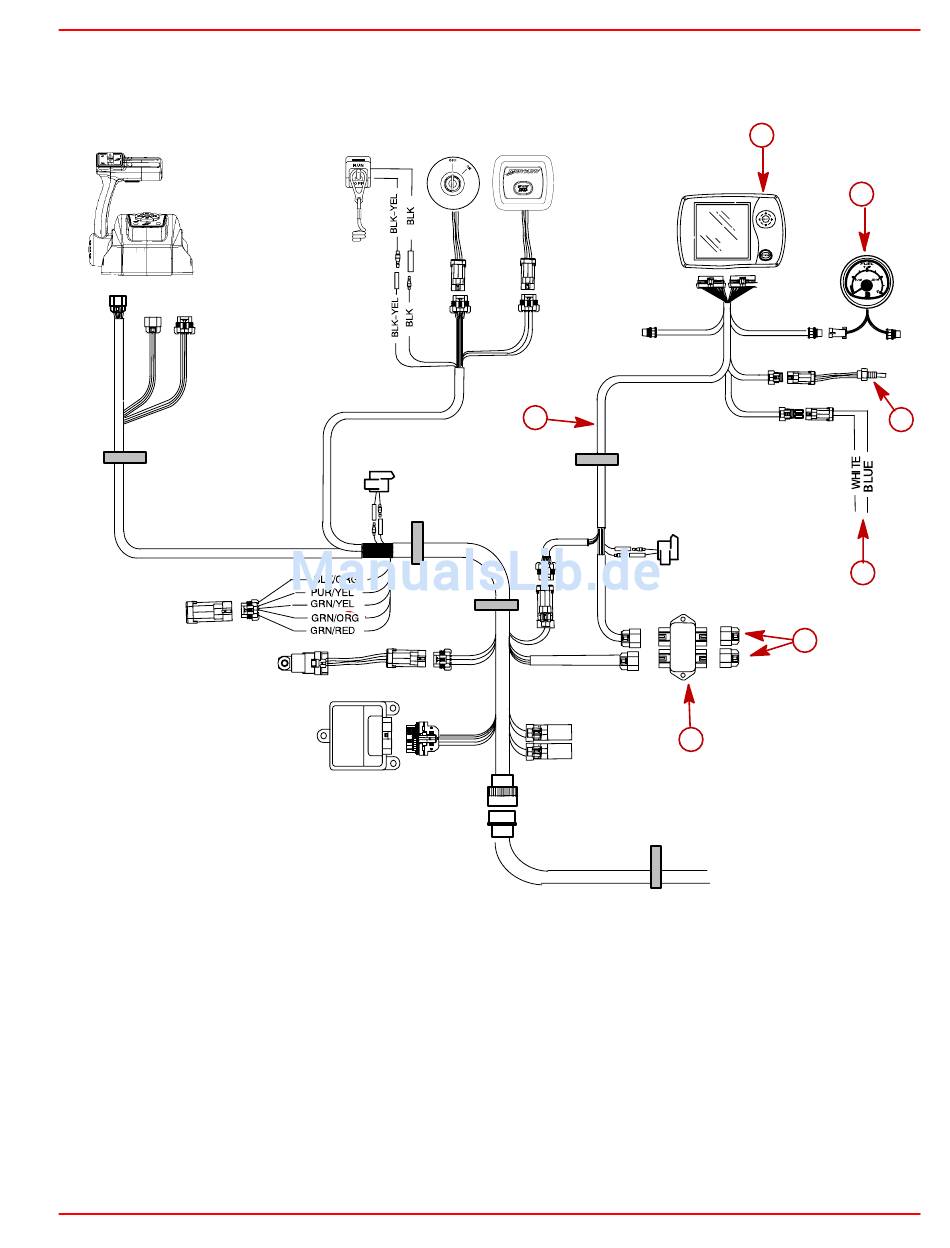

a - System View
b - System Link-Anzeigen
c - Lufttemperatursensor
d - GPS-Anschluss
e - Display-Kabelbaum
f - Wetterkappen
g - Anschlussdose
e
g
EINBAU
a
b
c
d
f
3945
Seite 8-5
