Navigationsdaten-Bildschirme
Navigationsbildschirme
WICHTIG: Dieses Gerät dient als Navigationshilfe und kann keine Seekarten ersetzen. Ein
erfahrener Navigator verwendet stets mehrere Methoden zur Bestimmung von
Positionsdaten.
HINWEIS: Die Navigationsbildschirme erfordern die Ausstattung des Bootes mit einem
GPS-Empfänger mit NMEA 0183 V1.5 oder V2.0+ Ausgang, der an das System View angeschlossen
ist.
Das System View bietet zwei verschiedene Navigationsbildschirme: Vessel Course (Bootskurs) und
Next Waypoint (Nächster Wegpunkt). Die Angaben zum nächsten Wegpunkt bieten Kurshilfen zu
einem Zielwegpunkt, der in die GPS-Navigationselektronik einprogrammiert wurde.

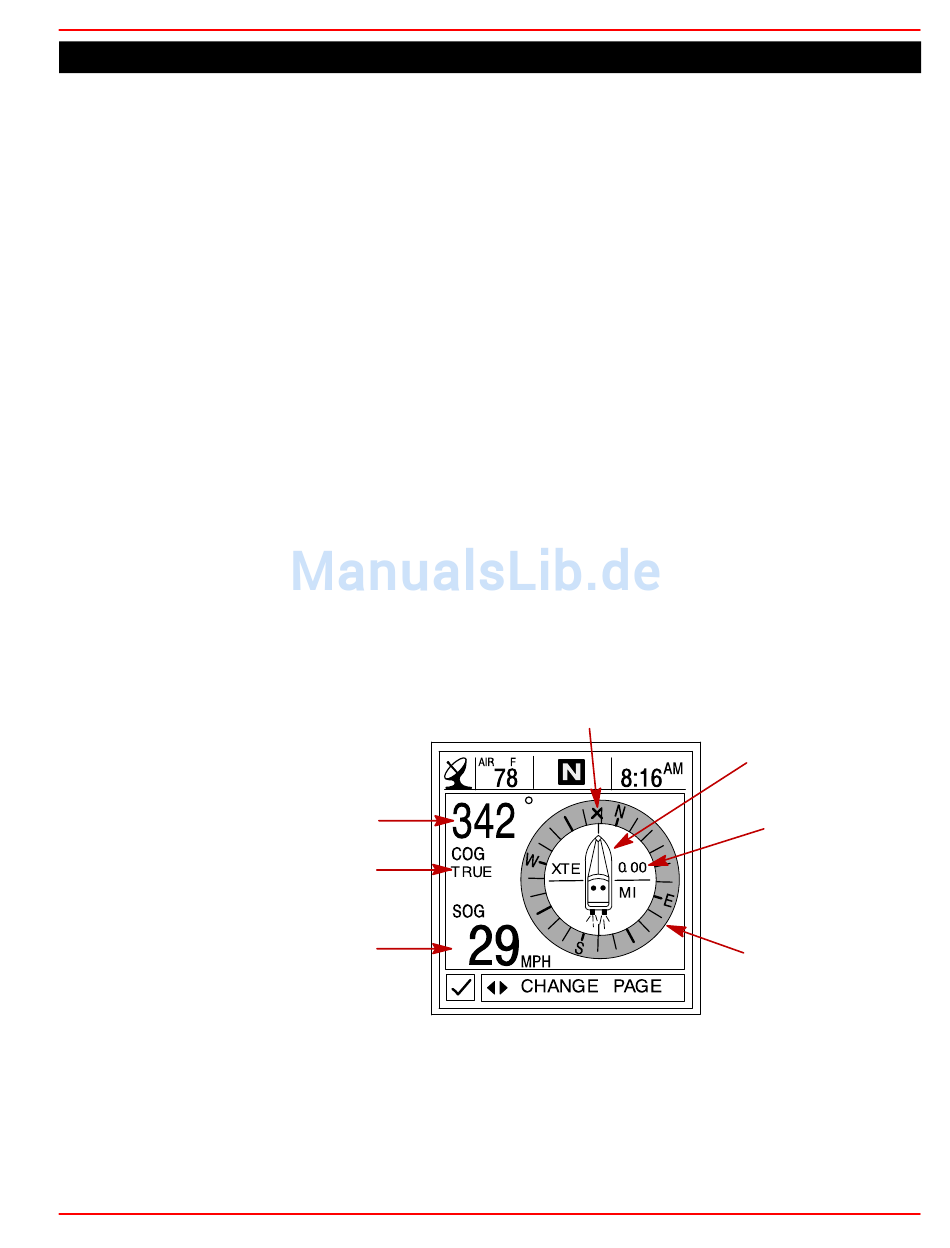

BILDSCHIRM 1 – VESSEL COURSE (BOOTSKURS) – COURSE UP (KURS AUF)
Dieser Bildschirm enthält einen rotierenden Kompassring, der nicht nur die Fahrtrichtung anzeigt,
sondern auch die Richtung zu einem angepeilten Wegpunkt. Wenn das Boot keinen Wegpunkt
ansteuert, zeigt der Kompass die Fahrtrichtung an. Der Bootszeiger in der Mitte des Kompassrings
zeigt die aktuelle Fahrtrichtung an.
Wenn ein Wegpunkt mit Hilfe eines separaten GPS-Geräts programmiert wurde, erscheint ein „X"
auf dem Kompassring. Dieses „X" zeigt den Wegpunkt an. Beispiel: Wenn das „X" mit der Mittellinie
des Bootszeigers ausgerichtet ist, liegt das Boot direkt auf Kurs zum Wegpunkt. Wenn der
Bootszeiger nicht mit dem „X" ausgerichtet ist, das Boot in Richtung der Markierung steuern, bis es
mit der Mittellinie des Bootszeigers ausgerichtet ist. Anschließend weiter in diese Richtung fahren,
bis der aktuelle Zielwegpunkt erreicht ist.
Der Mittelpunkt des Kompass zeigt die aktuelle Kursabweichung (Cross Track Error – XTE) an. Dies
ist die Abweichung vom Kurs im Verhältnis zum gewünschten Kurs.
Bei Anschluss eines kompatiblen GPS werden die aktuelle Geschwindigkeit über Grund (Speed
Over Ground – SOG) sowie der Kurs über Grund (Course Over Ground – COG) auf dem Bildschirm
angezeigt.
90-895200E MÄRZ 2004
5
7
6
1 -
Kompassring
2 -
Bootszeiger
3 -
X – Markierung (gibt die anzupeilende Richtung an)
4 -
Kursabweichung
5 -
Kurs über Grund (COG)
6 -
Geschwindigkeit über Grund (SOG)
7 -
GPS-Heading – Wahr oder Magnetisch – siehe Menü „Settings/Preferences/GPS
Heading" (Einstellungen/Voreinstellungen/GPS Heading) in Kapitel 6
3
2
1
NAVIGATION
4
Seite 5-3
