ECL Comfort 210 / 296 / 310, Applikation A201 — Estrichaufheizung
Beispiel 1: Applikation A230

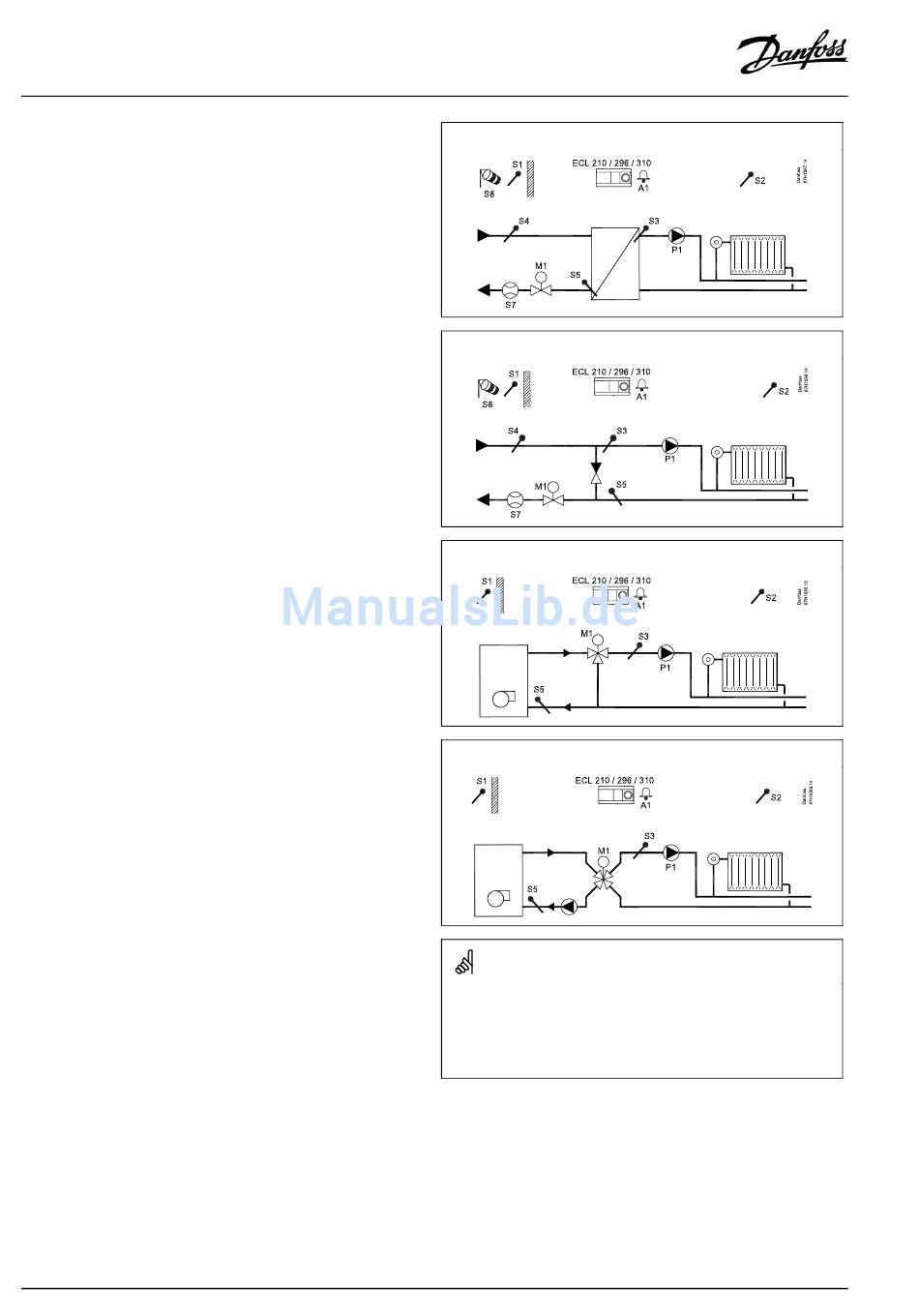

In den Beispielen a – d der Applikation A230.1 wird der
witterungsgeführte Heizkreis über den Stellantrieb M1, die Pumpe
P1 und den Fühler S3 geregelt.
8 | © Danfoss | 2017.08
A230.1 Beispiel a:
oder A230.1 Beispiel b:
oder A230.1 Beispiel c:
oder A230.1 Beispiel d:
Die Abbildung zeigt ein grundlegendes und vereinfachtes Beispiel, in
dem nicht alle für ein Heizsystem erforderlichen Bauteile dargestellt
sind.
Alle genannten Bauteile sind an den Regler ECL Comfort
angeschlossen.
VI.GU.R3.03
