ECL Comfort 210 / 296 / 310, Applikation A201 — Estrichaufheizung
Beispiel 3: Applikation A237/A337
In dem Beispiel b der Applikation A237.1/A337.1 sowie
dem Beispiel b der Applikation A237.2/A337.2 wird der
witterungsgeführte Heizkreis über den Stellantrieb M1, die Pumpe
P1 und den Fühler S3 geregelt.
Dabei muss der Stellantrieb M2 (AUF-/ZU-Antrieb) komplett
geöffnet bleiben in Richtung des Heizkreises!
Zunächst nehmen Sie die Einstellungen vor, wie sie im Beispiel 2
beschrieben sind.
Danach müssen Sie noch das Umschaltventil (M2/P2) in Richtung
Heizkreis öffnen.
VI.GU.R3.03

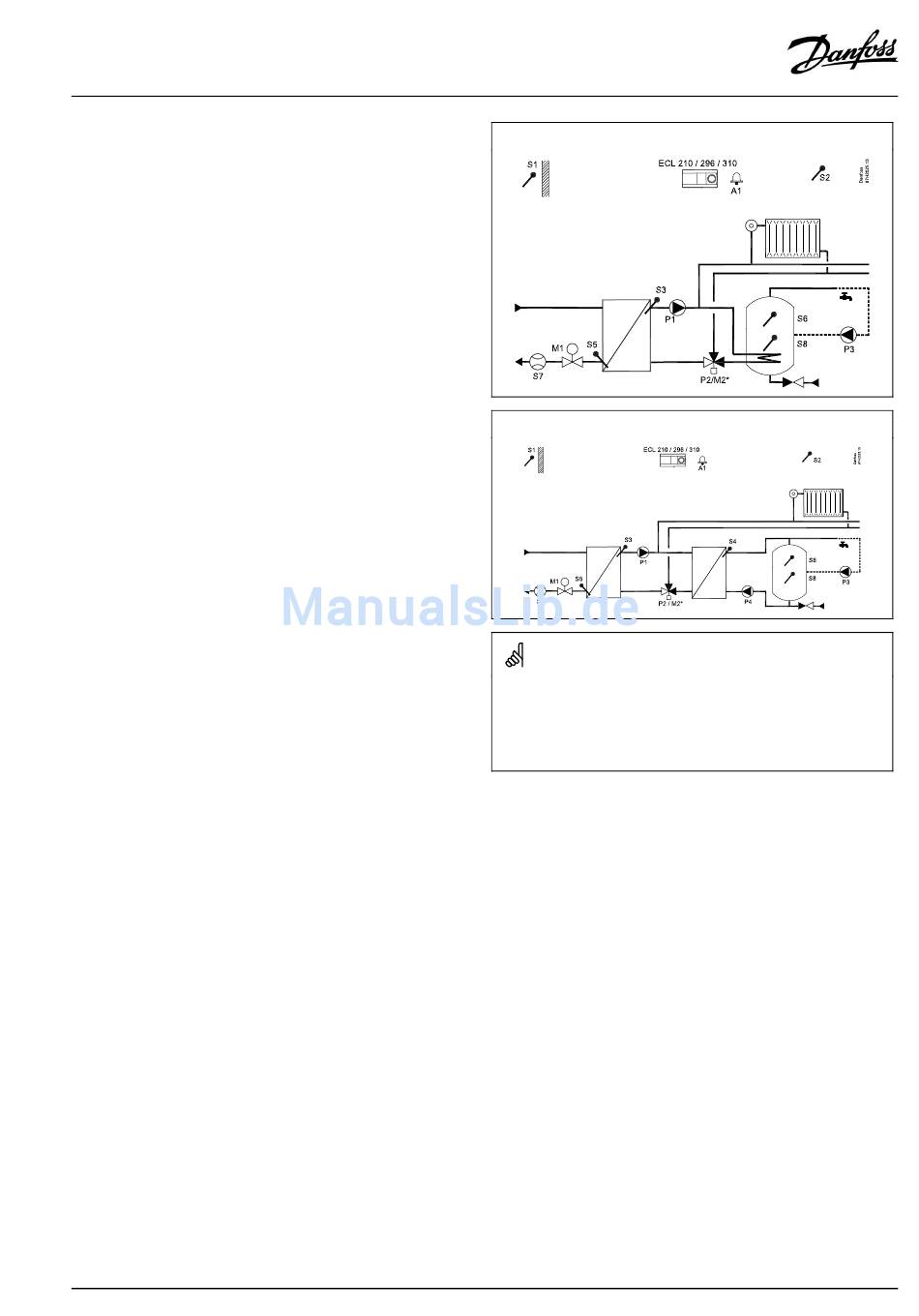

A237.1/A337.1 Beispiel b:
oder A237.2/A337.2 Beispiel b:
Die Abbildung zeigt ein grundlegendes und vereinfachtes Beispiel, in
dem nicht alle für ein Heizsystem erforderlichen Bauteile dargestellt
sind.
Alle genannten Bauteile sind an den Regler ECL Comfort
angeschlossen.
