ECL Comfort 210 / 296 / 310, Applikation A201 — Estrichaufheizung
Beispiel 4: Applikation A247/A347
In den Beispielen a, b und d der Applikation A247.1/A347.1
sowie den Beispielen a, b und d der Applikation A247.2/A347.2
wird der witterungsgeführte Heizkreis über den Stellantrieb M2,
die Pumpe P1 und den Fühler S3 geregelt.
18 | © Danfoss | 2017.08

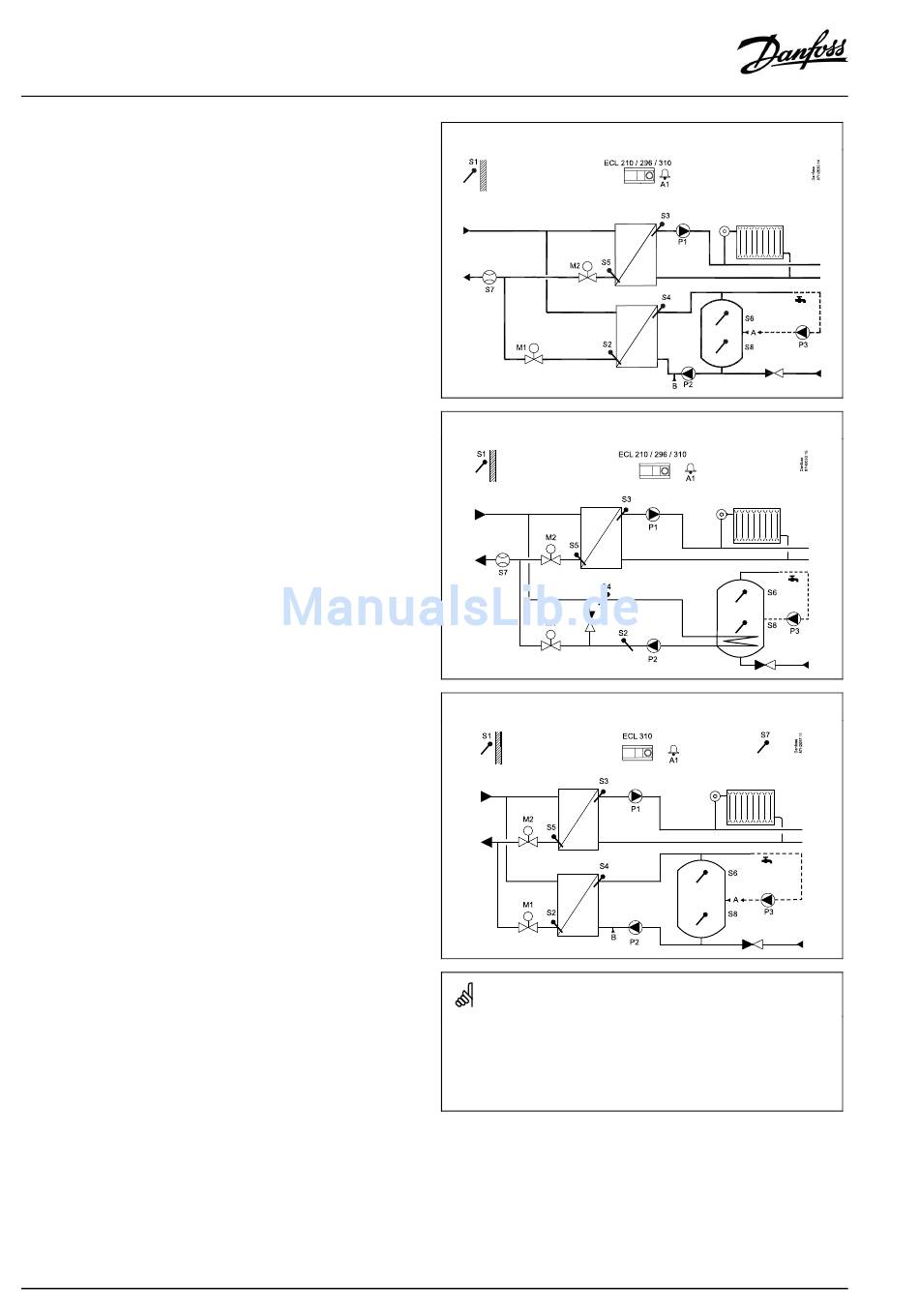

A247.1/A347.1 Beispiel a:
oder A247.1/A347.1 Beispiel b:
oder A347.1 Beispiel d:
Die Abbildung zeigt ein grundlegendes und vereinfachtes Beispiel, in
dem nicht alle für ein Heizsystem erforderlichen Bauteile dargestellt
sind.
Alle genannten Bauteile sind an den Regler ECL Comfort
angeschlossen.
