Montageschritte
Außenseite
Außenseite

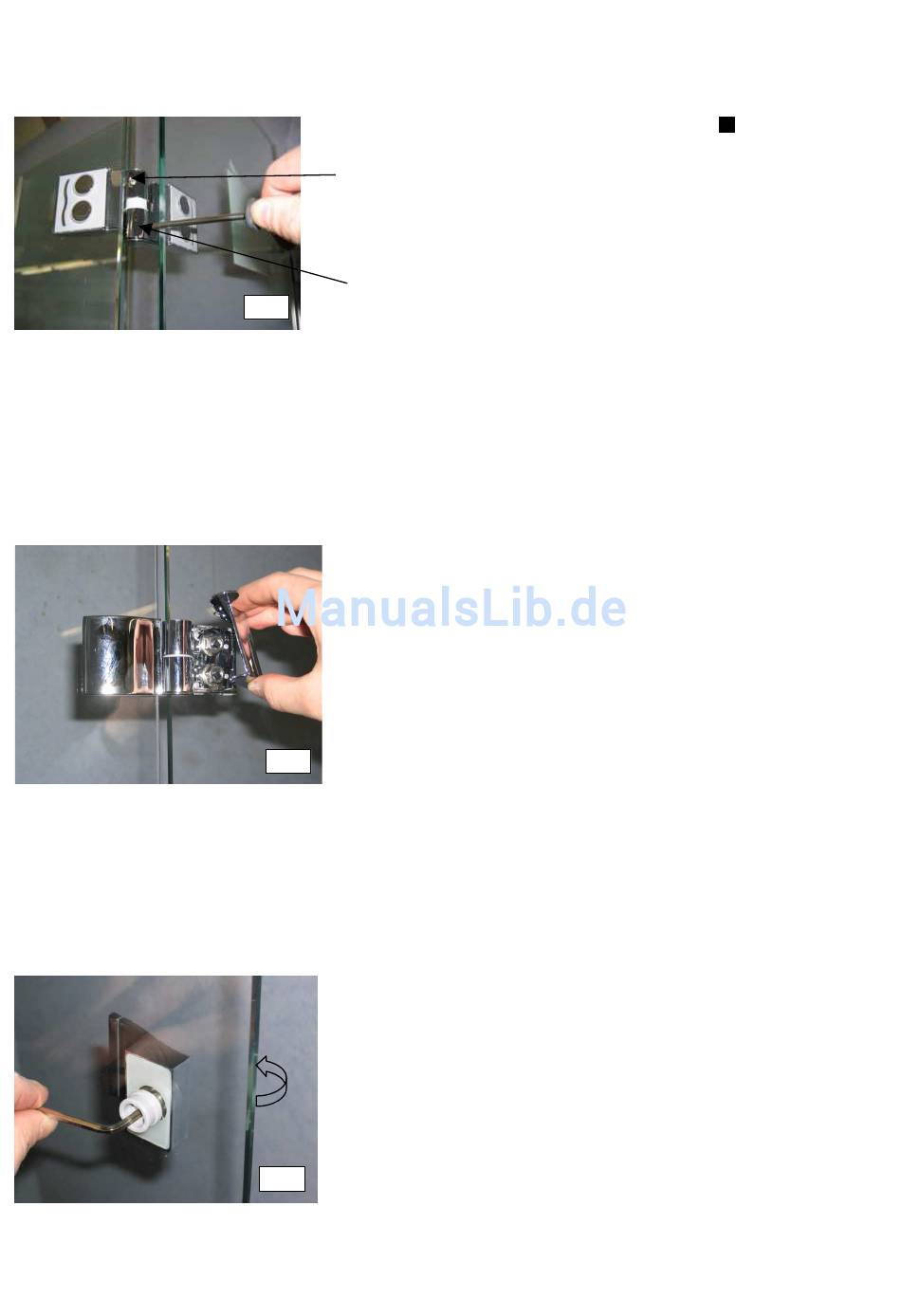

10. Nach korrekter Einstellung des
Türflügels die beiden
Innenseite
Sicherungsschrauben M3 fest
anziehen. Die obere Schraube
verhindert das ungewollte
Aushängen des Türflügels. Sofern die
Notwendigkeit besteht den Türflügel
nochmals auszuhängen, ist diese
Schraube vorher zu lösen.
Die untere Schraube sichert zusätzlich
die Fixierschraube des Hubrings
10
gegen Lösen. Falls der Hubring neu
justiert werden muss, ist diese
Schraube vorher zu lösen.
11. Beschlagabdeckungen montieren.
Dabei Zuordnung Links „L" und
Rechts „R" beachten.
Vor Montage der
Beschlagabdeckungen nochmals alle
Befestigungsmuttern M8 mit einem
Drehmoment von 15 Nm anziehen.
11
12. Erste Griffhälfte zusammen mit der
Griffunterlage auf der Innenseite der
Scheibe anlegen und mittels
Innenseite
Senkschraube M6 x 20 und der
Befestigungshülse aus Kunststoff von
der Außenseite her durch die
Bohrung hindurch verschrauben.
12
7
Montageschritte
