Montageschritte
Montageschritte
.
7.

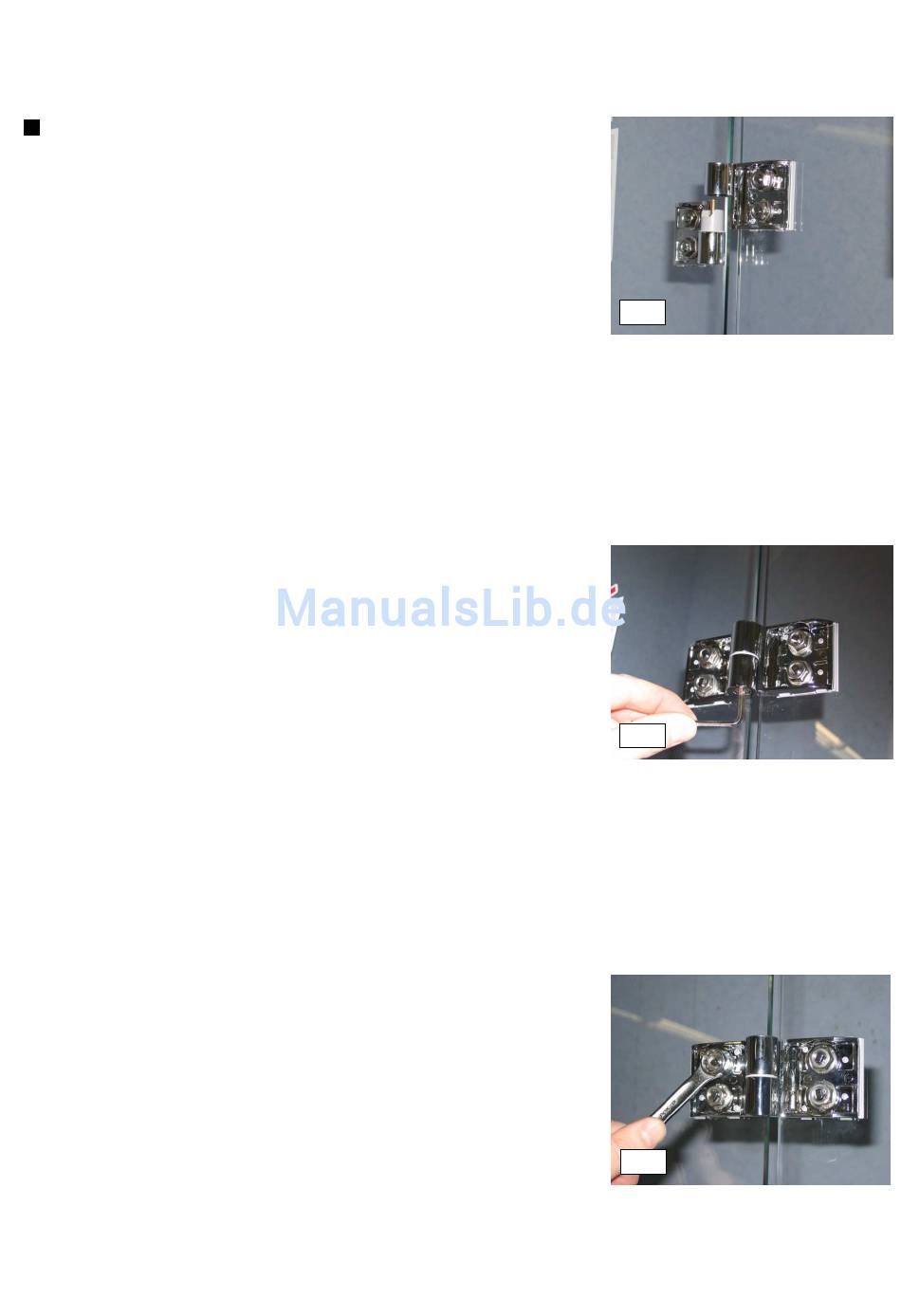

Türflügel einhängen
8.
Achtung! Die Einstellung in
diesem Montageschritt muss
zwingend durchgeführt werden,
da sonst der Hubmechanismus
nicht arbeitet.
Zum Einstellen der Flucht des
Türflügels zum Seitenteil muss man
die Fixierschraube leicht lösen. (nicht
entfernen). Bei loser Fixierschraube ist
der Hubring im Beschlag drehbar
ohne dass der Türflügel anhebt. Nach
erfolgter Einstellung Fixierschraube
fest anziehen um somit den Hubring
in seiner Lage zu arretieren.
9.
Falls erforderlich lässt sich der
Türflügel zusätzlich noch über den
Beschlag ausrichten. Hierzu mit
geeignetem Montagewerkzeug SW
13 die Befestigungsmuttern M8 lösen
und Einstellung vornehmen. Achtung
vor dem Lösen der
Befestigungsmuttern untere
Scheibenkanten mit beiliegendem
Kantenschutzprofil sichern.
Die Befestigungsmuttern M8 sind
anschließend mit einem Drehmoment
von 15 Nm anzuziehen.
6
Außenseite
7
Außenseite
Seitenteil
Türflügel
8
Außenseite
Seitenteil
Türflügel
9
