Grundbedienung

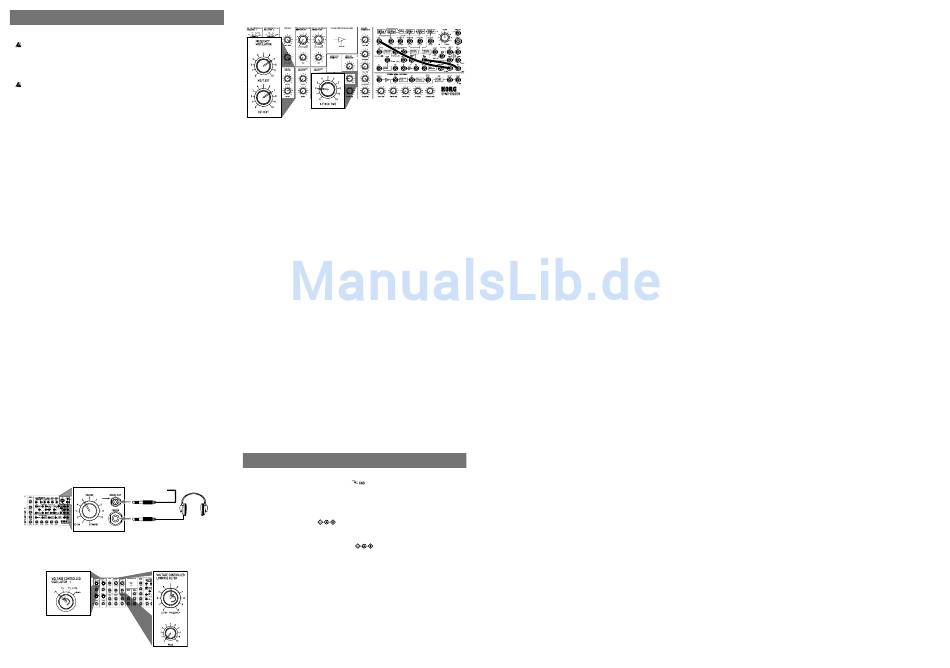

1. Geräte verbinden
Bevor Geräte miteinander verbunden werden, sollten sie alle ausgeschaltet werden. Andern-
falls könnten Lautsprecher oder andere Geräte durch versehentliche Bedienvorgänge beschä-
digt werden.
1. Netzgerät anschließen
Schließen Sie das Netzteil an die DC9V-Buchse an.
Benutzen Sie nur das im Lieferumfang enthaltene Netzteil.
2. Verstärker anschließen
Schließen Sie einen aktiven Monitorlautsprecher oder Mixer an die SIGNAL OUT-Buchse an.
3. Kopfhörer anschließen
Schließen Sie Kopfhörer gegebenenfalls an der PHONES-Buchse an.
4. Gitarre oder Mikrofon an die SIGNAL IN-Buchse anschließen
Schließen Sie beim Einsatz eines externen Signalprozessors eine Gitarre oder ein Mikrofon an die
SIGNAL IN-Buchse an.
Einzelheiten hierzu unter „Verwendung des externen Signalprozessors (E.S.P)" in der ursprüngli-
chen Anleitung.
2. Gerät einschalten
1. Den VOLUME-Regler im Uhrzeigersinn drehen.
2. Nach dem Klick leuchtet die STANDBY ON-LED, und das Gerät wird eingeschaltet.
TIPP Wenn die automatische Ausschaltfunktion deaktiviert ist, blinkt die LED einige Mal.
3. Zum Ausschalten des Geräts drehen Sie den VOLUME-Regler im Gegenuhrzeigersinn, bis er klickt
und die LED erlischt.
TIPP Falls das Netzteil bei eingeschaltetem MS-20 mini getrennt wird oder die automatische Aus-
schaltfunktion aktiviert wurde, kann es vorkommen, dass das Gerät ausgeschaltet wird, obwohl
der VOLUME-Regler sich nicht in der Aus-Stellung befindet. In solchem Fall muss vor dem
Wiedereinschalten des MS-20 mini der VOLUME-Regler zunächst durch Drehen im Gegenuhr-
zeigersinn in die Aus-Stellung gebracht werden.
Automatische Ausschaltfunktion
1. Der MS-20 mini wird automatisch ausgeschaltet, wenn vier Stunden lang keiner der folgenden Be-
dienvorgänge erfolgt.
Mit dem Keyboard wird ein Sound erstellt; Note On über MIDI IN bzw. USB MIDI; Eingabe an TRIG
IN.
2. Zum Wiedereinschalten des MS-20 mini den VOLUME-Regler zunächst durch Drehen im Gegen-
uhrzeigersinn in die Aus-Stellung bringen, dann das Gerät einschalten.
TIPP Die automatische Ausschaltfunktion ist ab Werk aktiviert (Grundeinstellung).
Automatische Ausschaltfunktion deaktivieren
Schalten Sie den MS-20 mini bei gedrückt gehaltenen Keyboard-Tasten C1, D1 und E1 ein.
Die STANDBY ON-LED blinkt einige Mal, bevor sie leuchtet; daraufhin kehrt das Gerät zurück in den
Normalbetrieb.
TIPP Die Einstellung der automatischen Ausschaltfunktion bleibt bei ausgeschaltetem MS-20 mini
erhalten.
TIPP Beim Ändern der Einstellung darf das Gerät nicht ausgeschaltet werden, bevor die STANDBY
ON-LED leuchtet. Andernfalls könnten Daten oder das Gerät beschädigt werden.
Automatische Ausschaltfunktion aktivieren
Schalten Sie den MS-20 mini bei gedrückt gehaltenen Keyboard-Tasten C1, D1 und F1 ein.
Die STANDBY ON-LED leuchtet (ohne Blinken); daraufhin kehrt das Gerät zurück in den Normalbe-
trieb.
3. Sounds erzeugen
Ausgnagseinstellung
Stellen Sie die Bedienelemente entsprechend dem Abschnitt „Normaleinstellung" ein.
Sounds mit dem Keyboard erzeugen
Drücken Sie eine Keyboard-Taste, um einen Ton zu erzuegen.
Stellen Sie die Lautstärke mit dem VOLUME-Regler ein.
Monitorlaut-
sprecher, Mixer
Regler einstellen
Drehen Sie den LOWPASS FILTER CUTOFF FREQUENCY-Regler im Gegenuhrzeigersinn, um den
Klang abzurunden. Stellen Sie den OSCILLATOR 1-Regler auf die Wellenfrom Dreieck, um die Klang-
farbe zu ändern.
Patchen zum Variieren der Klangfarbe
Verbinden Sie Patchkabel entsprechend folgender Abbildung.
Sie können ebenfalls das Rad und den Taster benutzen. Beachten Sie, wie das Rad und der Taster die
Klangfarbe ändern.
Beziehen Sie sich beim Erstellen von Sounds auf die Erläuterungen und Einstelldiagramme der ursprüng-
lichen Anleitung.
4. Über MIDI
Durch seine MIDI IN-Buchse und USB-Schnittstelle unterscheidet der MS-20 mini sich grundlegend vom
ursprünglichen MS-20.
Wird der MS-20 mini mit einem Computer verbunden, ist der gemeinsame Einsatz mit einem Sequenzer
möglich.
MIDI-Geräte anschließen
Für die Übertragung von MIDI-Informationen können Sie ein im Fachhandel erhältliches MIDI-Kabel ver-
wenden. Verbinden Sie die MIDI-Buchse des MS-20 mini mit der MIDI-Buchse des externen MIDI-Geräts,
mit dem kommuniziert werden soll.
MIDI IN-Buchse: Hier werden MIDI-Befehle von anderen MIDI-Geräten empfangen. Verbinden Sie diese
Buchse mit der MIDI OUT-Buchse des anderen Geräts.
An der MIDI IN-Buchse können festgelegt auf MIDI-Kanal 1 lediglich MIDI-Notenbefehle erhalten werden
(Velocity ist deaktiviert).
TIPP Ein erhaltener Note On-Befehl mit einer Notennummer von mindestens 92 ist ungültig, und der er-
stellte Sound wird abgebrochen. Notennummern von maximal 11 sind ebenfalls ungültig, allerdings
wird der erstellte Sound nicht abgebrochen.
Computer anschließen
Verwenden Sie ein USB-Kabel, um eine direkte Verbindung zwischen dem MS-20 mini und einem Compu-
ter mit USB-Schnittstelle herzustellen; dadurch können MIDI-Befehle auf dieselbe Weise wie über die MI-
DI-Buchsen empfangen werden.
An der USB-Schnittstelle können festgelegt auf MIDI-Kanal 1 lediglich MIDI-Notenbefehle gesendet und
erhalten werden (Velocity wird auf 64 festgelegt gesendet, Empfang ist deaktiviert).
TIPP Es können lediglich mit dem Keyboard erstellte MIDI-Notenbefehle gesendet werden. Pitchbend-
oder Modulations-Befehle beispielsweise werden nicht gesendet.
TIPP Eine USB-Verbindung erfordert die Installation des KORG USB-MIDI-Treibers. Laden Sie den
KORG USB-MIDI-Treiber von der Korg Website ( http://www.korg.co.jp/English/Distributors/ or
http://www.korg.com/ ) herunter und installieren Sie diesen laut den dem Treiber beigefügten Anwei-
sungen.
Über die MIDI-Implementationstabelle
Die MIDI-Implementationstabelle führt die MIDI-Befehle auf, die gesendet und empfangen werden können.
Bevor Sie ein MIDI-Gerät einsetzen, vergleichen Sie die MIDI-Implementationstabellen, um in Erfahrung zu
bringen, welche MIDI-Befehle unterstützt werden.
TIPP Für Einzelheiten zur MIDI-Norm siehe MIDI-Implementation. Für Einzelheiten zur MIDI-Implemen-
tation besuchen Sie die Korg Website ( http://www.korg.co.jp/English/Distributors/ or http://www.
korg.com/ ).
Technische Daten
Keyboard:
37 Noten (3 Oktaven), Eigens für das MS-20 mini entwickelte Minitastatur
Controller:
Rad (Mittelklick), Taster (
)
Anschlussbuchsen:
SIGNAL IN-Buchse (1/8-Zoll Mono-Miniklinke), SIGNAL OUT-Buchse (1/8-Zoll
Mono-Miniklinke, Ausgangsspannung 2 Vp-p, Ausgangswiderstand 3,5 kΩ)
PHONES-Buchse (1/8-Zoll Stereo-Miniklinke, 33 Ω 48 mW), DC9V-Buchse,
MIDI IN, USB (Typ B)
Stromversorgung:
9 V DC
Abmessungen:
493 mm (B) x 257 mm (T) x 208 mm (H)
Gewicht:
4,8 kg
Lieferumfang:
10x Patchkabel, Netzteil (
, 9 V)
* Änderungen der technischen Daten und Ausführung zwecks Produktverbesserung vorbehalten.
