2. Drücken Sie den DIN-Schienenriegel wieder in die verriegelte Position.
Verwenden Sie in Umgebungen, in denen Vibrationen oder Erschütterungen
auftreten, Arretierstücke auf der DIN-Schiene (Allen-Bradley Bestellnummer
1492-EA35 oder 1492-EAHJ35).
Um Ihre Steuerung von der DIN-Schiene auszubauen, drücken Sie den
DIN-Schienenriegel abwärts, bis er sich öffnet.
Montage in einer Schalttafel
Vorzugsweise montieren Sie das Modul mit vier Schrauben M4 (#8) je Modul.
Bohrlochtoleranz: ±0,4 mm (0,016 Zoll).
Gehen Sie folgendermaßen vor, um Ihre Steuerung festzuschrauben.
1. Positionieren Sie die Steuerung an der Schalttafel, an der Sie sie montieren
möchten. Stellen Sie sicher, dass Sie dabei die ordnungsgemäßen Abstände
zur Steuerung einhalten.
2. Kennzeichnen Sie die Bohrlöcher anhand der Bohrungen und Montagefüße,
und nehmen Sie die Steuerung dann ab.
3. Bohren Sie die Löcher an den gekennzeichneten Stellen und montieren Sie
dann die Steuerung.
Belassen Sie den Staubschutzstreifen an der Steuerung, bis Sie die Steuerung
und alle anderen Geräte vollständig verdrahtet haben.

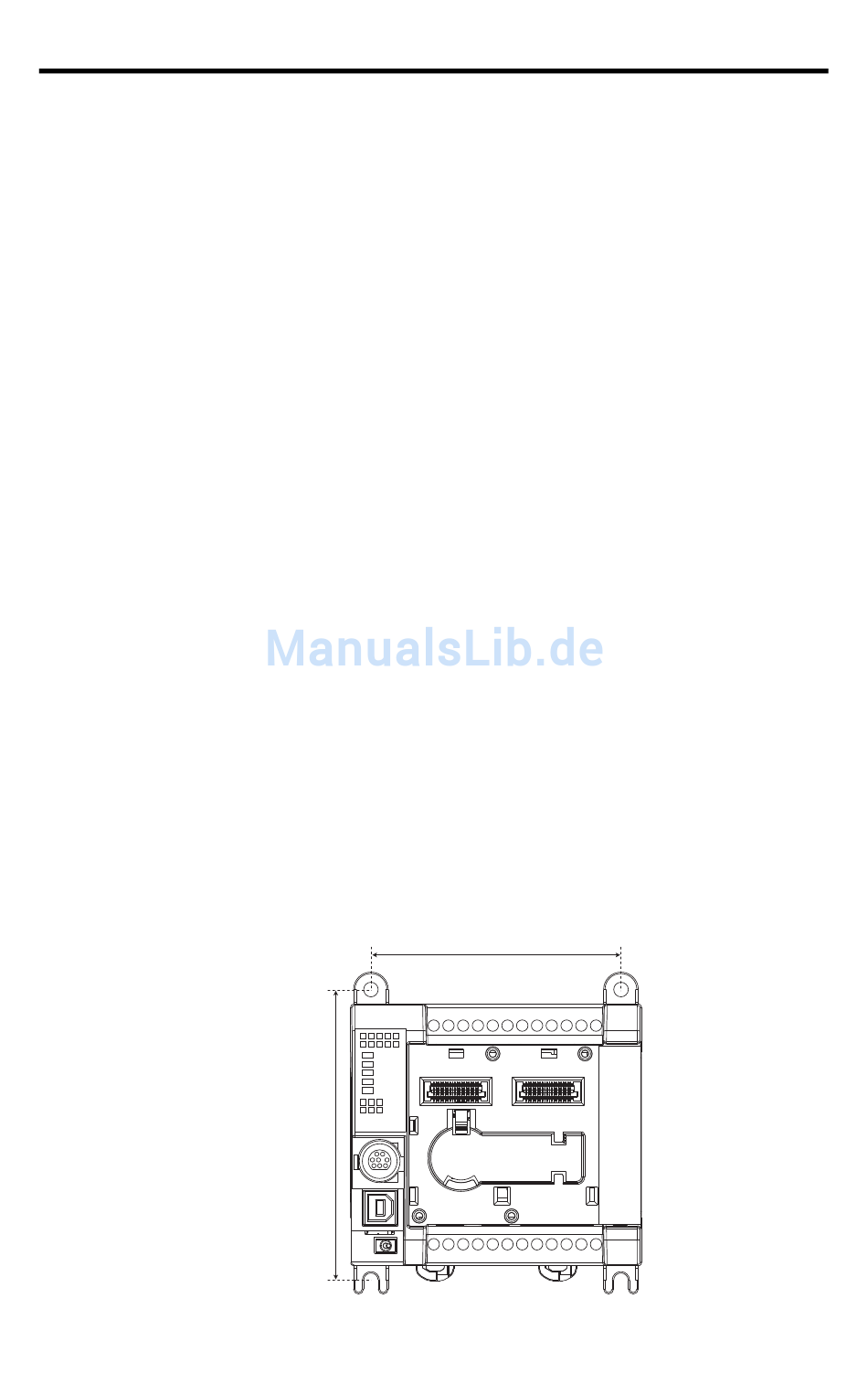

Einbaumaße
100 mm (3,94 Zoll)
Speicherprogrammierbare 16-Punkt-Steuerung Micro830™
86 mm (3,39 Zoll)
Publikation 2080-IN003A-DE-P – September 2010
11
