Überblick
Die 16-Punkt-Steuerung Micro800 ist eine wirtschaftliche, kompakte Steuerung mit
eingebetteten Eingängen und Ausgängen. Sie kann bis zu zwei Steckmodule
aufnehmen und durch eine beliebige 24-V-DC-Ausgangsversorgung erweitert
werden, die die Mindestanforderungen erfüllt, z. B. das optionale Netzteil Micro800.

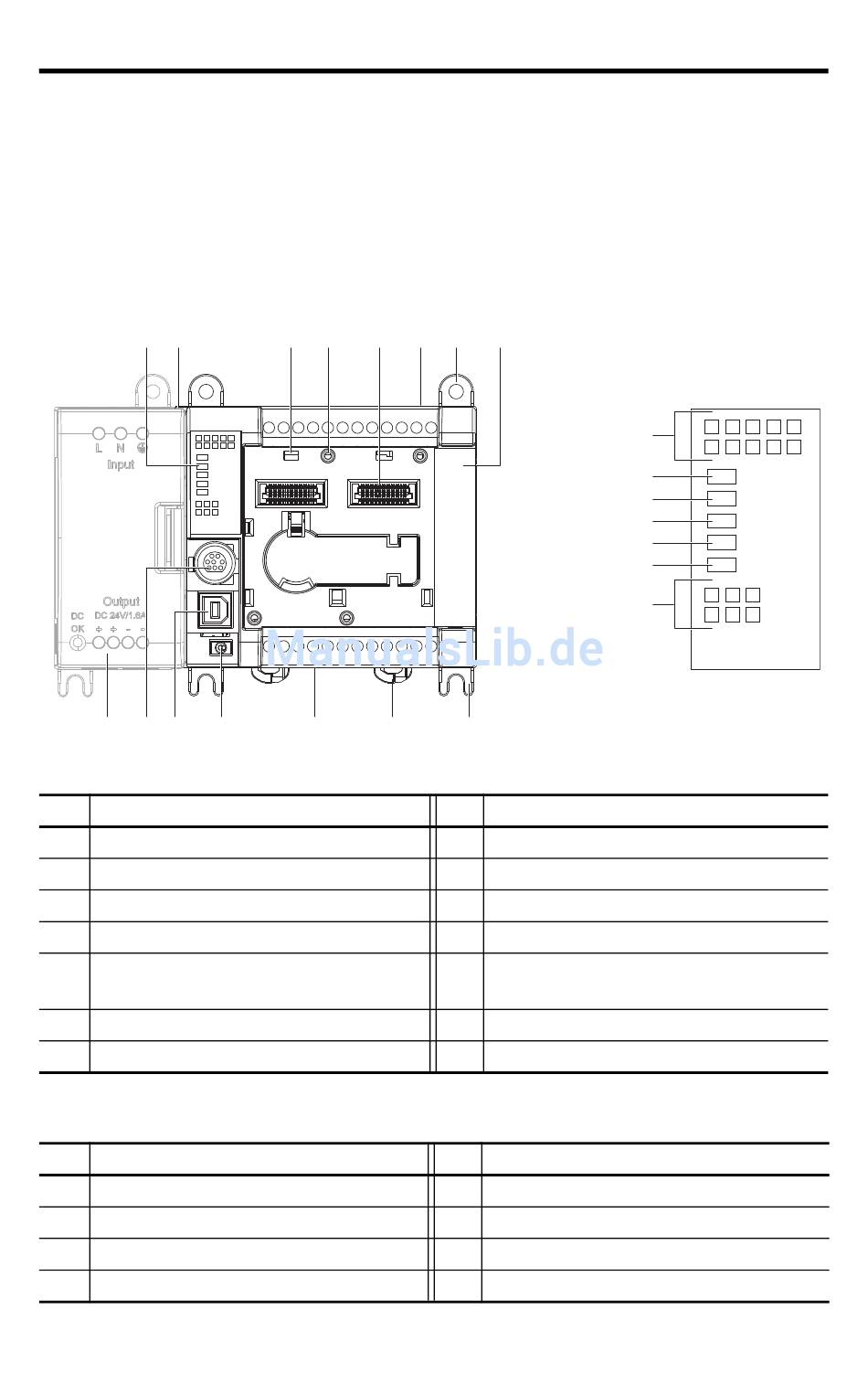

Übersicht über die Steuerung
1
2
13
12
11
Beschreibung der Steuerung
Beschreibung
1
Statusanzeigen
2
Steckplatz für optionales Netzteil
3
Montageelement für Steckmodul
4
Bohrung für Steckmodul
5
40-poliger Hochgeschwindigkeitsstecker
6
E/A-Klemmenblock
7
Montagebohrung/Montagefuß
Beschreibung der Statusanzeigen
Beschreibung
14
Eingangszustand
15
Netzzustand
16
Betriebszustand
17
Fehlerzustand
Speicherprogrammierbare 16-Punkt-Steuerung Micro830™
3
4
5
10
6
6
7
8
45030
9
7
Beschreibung
8
Abdeckung rechts
9
Riegel für Montage auf DIN-Schiene
10
Betriebsartenschalter
11
USB-Anschluss für Steckverbinder Typ B
12
Nicht isolierter serieller
RS232/RS485-Kombianschluss
13
Optionales Netzteil
Beschreibung
18
Force-Zustand
19
Zustand der seriellen Kommunikation
20
Ausgangszustand
Publikation 2080-IN003A-DE-P – September 2010
Statusanzeigen
14
15
16
17
18
19
20
45031
9
