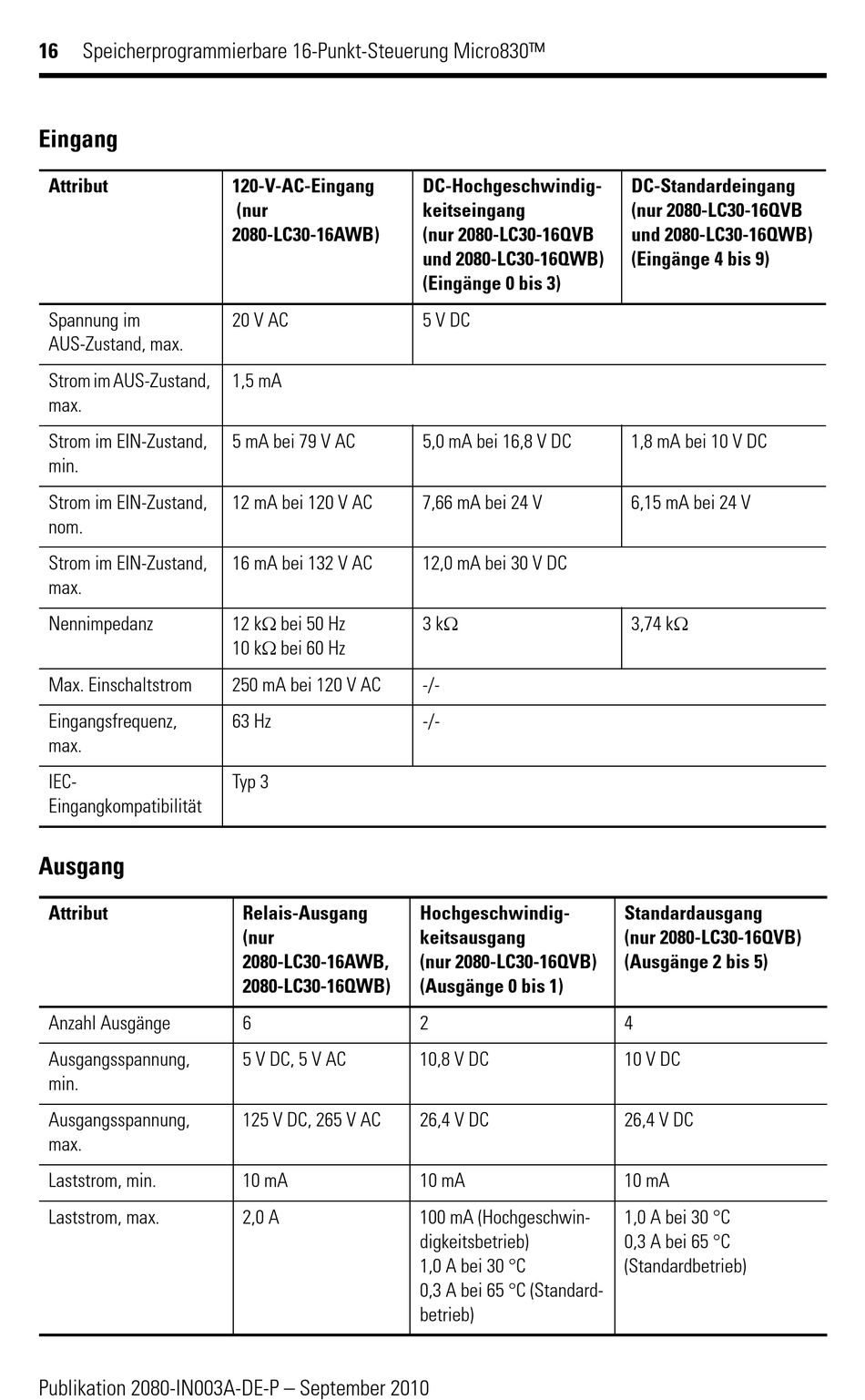

16 Speicherprogrammierbare 16-Punkt-Steuerung Micro830™
Eingang
Attribut
Spannung im
AUS-Zustand, max.
Strom im AUS-Zustand,
max.
Strom im EIN-Zustand,
min.
Strom im EIN-Zustand,
nom.
Strom im EIN-Zustand,
max.
Nennimpedanz
Max. Einschaltstrom
Eingangsfrequenz,
max.
IEC-
Eingangkompatibilität
Ausgang
Attribut
Anzahl Ausgänge
Ausgangsspannung,
min.
Ausgangsspannung,
max.
Laststrom, min.
Laststrom, max.
Publikation 2080-IN003A-DE-P – September 2010
120-V-AC-Eingang
(nur
2080-LC30-16AWB)
20 V AC
1,5 mA
5 mA bei 79 V AC
12 mA bei 120 V AC
16 mA bei 132 V AC
12 k bei 50 Hz
10 k bei 60 Hz
250 mA bei 120 V AC
63 Hz
Typ 3
Relais-Ausgang
(nur
2080-LC30-16AWB,
2080-LC30-16QWB)
6
5 V DC, 5 V AC
125 V DC, 265 V AC
10 mA
2,0 A
DC-Hochgeschwindig-
keitseingang
(nur 2080-LC30-16QVB
und 2080-LC30-16QWB)
(Eingänge 0 bis 3)
5 V DC
5,0 mA bei 16,8 V DC
7,66 mA bei 24 V
12,0 mA bei 30 V DC
3 k
-/-
-/-
Hochgeschwindig-
keitsausgang
(nur 2080-LC30-16QVB)
(Ausgänge 0 bis 1)
2
10,8 V DC
26,4 V DC
10 mA
100 mA (Hochgeschwin-
digkeitsbetrieb)
1,0 A bei 30 °C
0,3 A bei 65 °C (Standard-
betrieb)
DC-Standardeingang
(nur 2080-LC30-16QVB
und 2080-LC30-16QWB)
(Eingänge 4 bis 9)
1,8 mA bei 10 V DC
6,15 mA bei 24 V
3,74 k
Standardausgang
(nur 2080-LC30-16QVB)
(Ausgänge 2 bis 5)
4
10 V DC
26,4 V DC
10 mA
1,0 A bei 30 °C
0,3 A bei 65 °C
(Standardbetrieb)
