16
Speicherprogrammierbare Steuerungen MicroLogix 1400
Montage auf einer DIN-Schiene
Die maximale Ausladung des DIN-Schienenriegels beträgt 14 mm in der offenen
Stellung. Für den Ausbau der Steuerung ist ein Flachkopfschraubendreher

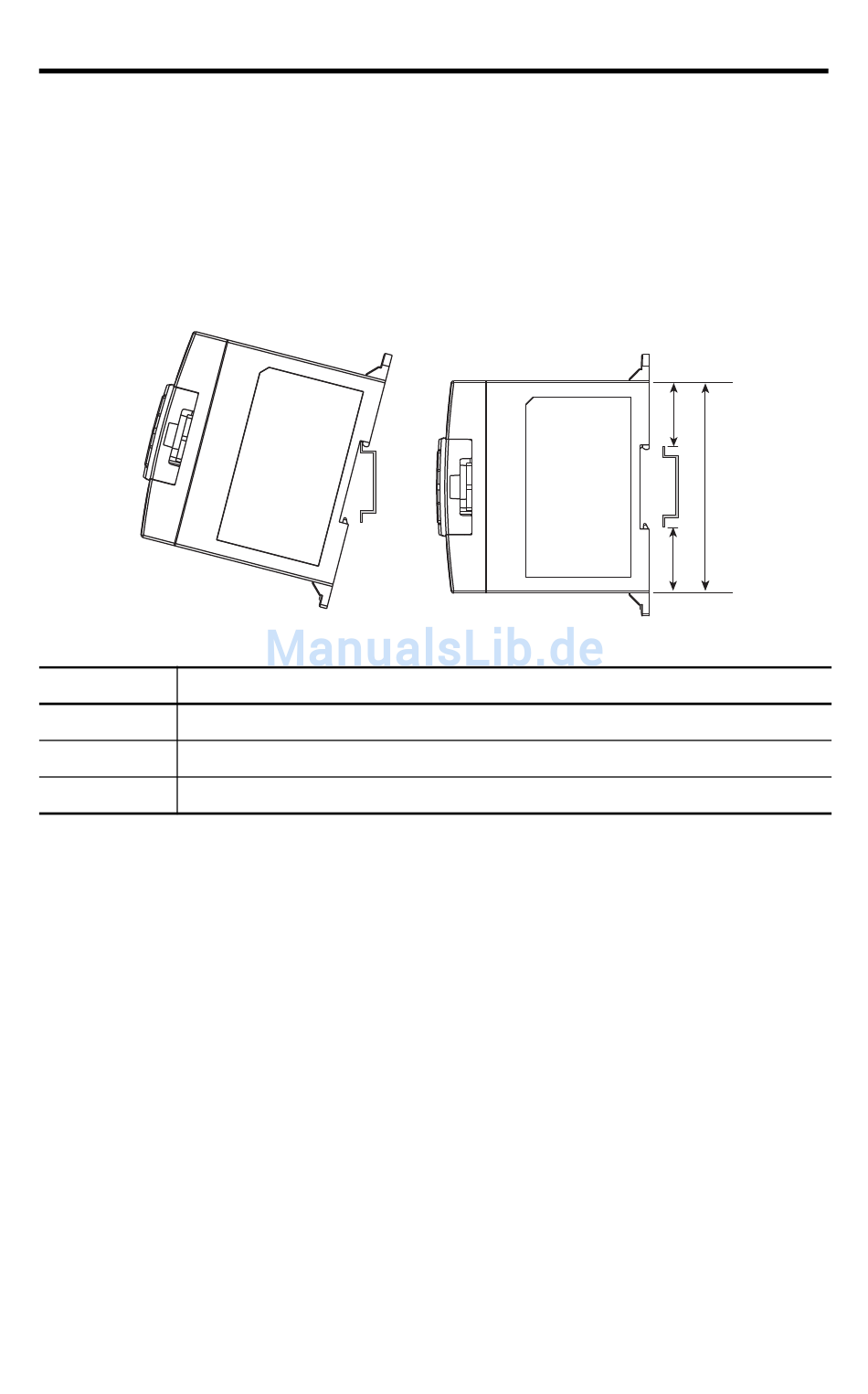

erforderlich. Die Steuerung kann auf DIN-Schienen des Typs EN50022-35x7,5 oder
EN50022-35x15 montiert werden. Die Einbaumaße der DIN-Schienen sind
nachfolgend aufgeführt.
Maß
Höhe
A
90 mm
B
27,5 mm
C
27,5 mm
Gehen Sie wie folgt vor, um Ihre Steuerung auf der DIN-Schiene zu installieren.
1. DIN-Schiene einbauen. Platzieren Sie die Steuerung gemäß den
empfohlenen Abständen (weitere Informationen siehe Abstände zur
Steuerung auf Seite 15). Nehmen Sie die Einbauschablone in der Innenseite
des rückseitigen Umschlagdeckels (des vorliegenden Dokuments) zur Hilfe.
2. Offenen DIN-Schienenriegel schließen.
3. Obere Führungsnut über der DIN-Schiene einhaken.
4. Steuerung nach unten auf die Schienenoberkante drücken und die
Unterseite der Steuerung einrasten lassen.
5. Den Staubschutzstreifen an der Steuerung belassen, bis die Verdrahtung der
Steuerung und der anderen Komponenten abgeschlossen ist.
Gehen Sie wie folgt vor, um Ihre Steuerung von der DIN-Schiene zu entfernen.
Publikation 1766-IN001C-DE-P – Oktober 2009
B
A
C
44518
