Ausgang
Attribut
Stoßstrom, je Punkt
Strom, je
Bezugspotenzial, max.
Einschaltzeit/
Ausschaltzeit, max.
(1)
Gilt nur bei Normaleinsatz. Gilt nicht bei Hochgeschwindigkeitsbetrieb.
Nennwerte zu den Relaiskontakten
Maximalspannung
120 V AC
240 V AC
24 V DC
125 V DC
Umgebungsspezifikationen
Attribut
Betriebstemperatur
Max.
Umgebungstemperatur
Temperatur,
Ruhezustand
Relative
Luftfeuchtigkeit
Vibrationsfestigkeit

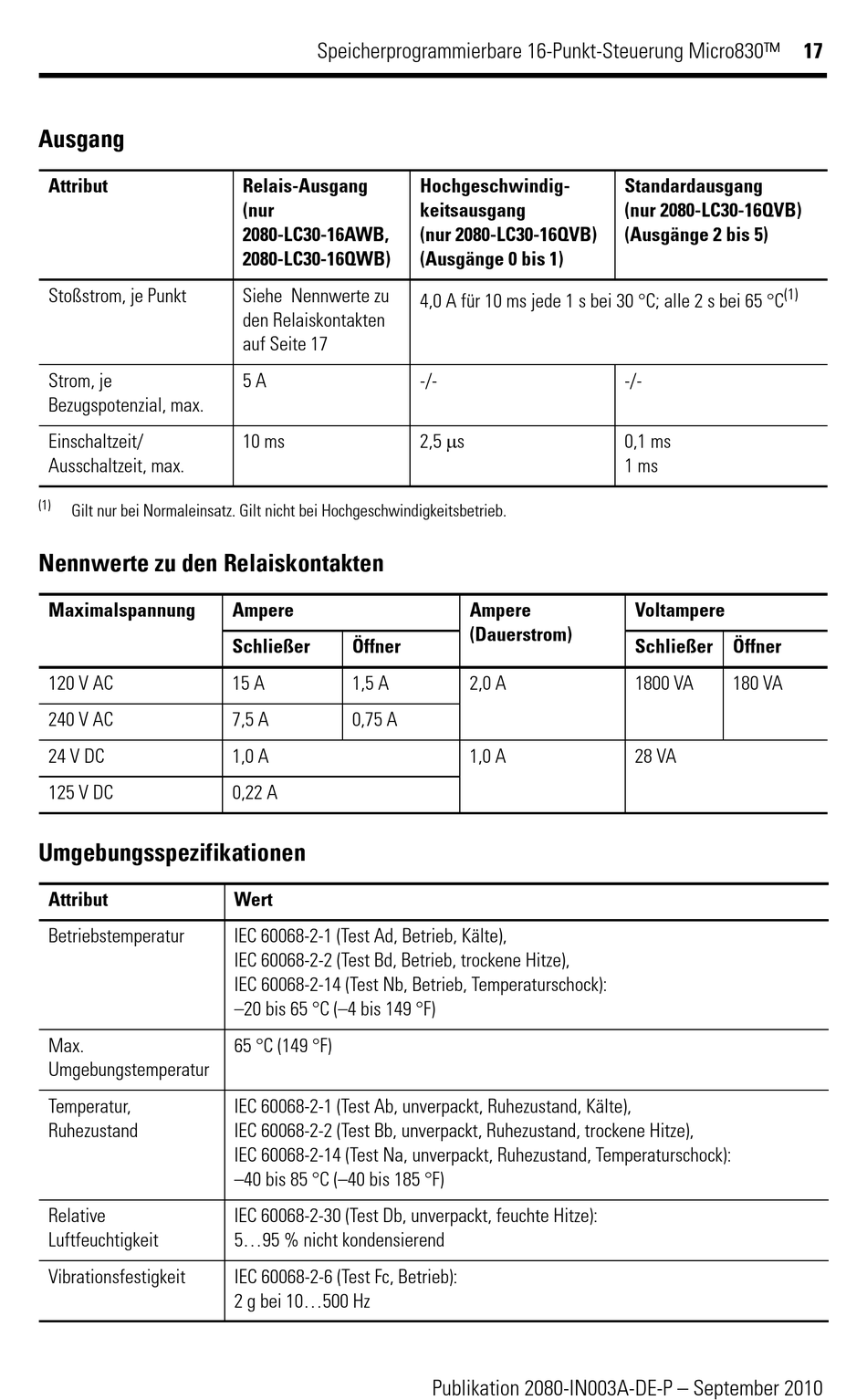

Speicherprogrammierbare 16-Punkt-Steuerung Micro830™
Relais-Ausgang
(nur
2080-LC30-16AWB,
2080-LC30-16QWB)
Siehe Nennwerte zu
den Relaiskontakten
auf Seite 17
5 A
10 ms
Ampere
Schließer
Öffner
15 A
1,5 A
7,5 A
0,75 A
1,0 A
0,22 A
Wert
IEC 60068-2-1 (Test Ad, Betrieb, Kälte),
IEC 60068-2-2 (Test Bd, Betrieb, trockene Hitze),
IEC 60068-2-14 (Test Nb, Betrieb, Temperaturschock):
–20 bis 65 °C (–4 bis 149 °F)
65 °C (149 °F)
IEC 60068-2-1 (Test Ab, unverpackt, Ruhezustand, Kälte),
IEC 60068-2-2 (Test Bb, unverpackt, Ruhezustand, trockene Hitze),
IEC 60068-2-14 (Test Na, unverpackt, Ruhezustand, Temperaturschock):
–40 bis 85 °C (–40 bis 185 °F)
IEC 60068-2-30 (Test Db, unverpackt, feuchte Hitze):
5...95 % nicht kondensierend
IEC 60068-2-6 (Test Fc, Betrieb):
2 g bei 10...500 Hz
Hochgeschwindig-
keitsausgang
(nur 2080-LC30-16QVB)
(Ausgänge 0 bis 1)
4,0 A für 10 ms jede 1 s bei 30 °C; alle 2 s bei 65 °C
-/-
2,5 s
Ampere
(Dauerstrom)
2,0 A
1,0 A
Publikation 2080-IN003A-DE-P – September 2010
Standardausgang
(nur 2080-LC30-16QVB)
(Ausgänge 2 bis 5)
(1)
-/-
0,1 ms
1 ms
Voltampere
Schließer Öffner
1800 VA
180 VA
28 VA
17
