Speicherprogrammierbare 16-Punkt-Steuerung Micro830™
Montage des Moduls
Die meisten Anwendungen erfordern eine Installation in einem industriellen
Gehäuse, um die Einwirkung elektrischer Störungen und Umwelteinflüsse zu mini-
mieren. Die Steuerung ist in möglichst großem Abstand von Starkstromleitungen,
Versorgungsleitungen und anderen Störungsquellen (wie Schaltkontakten, Relais
und AC-Motorantrieben) zu positionieren. Weitere Informationen über Richtlinien
zur korrekten Erdung finden Sie in Publikation 1770-4.1DE, Richtlinien zur stö-
rungsfreien Verdrahtung und Erdung von industriellen Automatisierungssystemen.
Einbaumaße und Montage auf der DIN-Schiene
90 mm (3,54 Zoll)
Die Einbaumaße umfassen nicht die Montagefüße und die DIN-Schienenriegel.
Modulabstand
Das Modul ist mit ausreichend Abstand zu Objekten wie Schaltschrankwänden,
Verdrahtungskanälen und benachbarten Geräten einzubauen. Es ist auf allen Seiten
ein Abstand von 50,8 mm (2 Zoll) einzuhalten, um eine ausreichende Belüftung zu
gewährleisten (siehe Abbildung). Ausgenommen davon ist die Seite, an der Sie das
optionale Netzteil, 2080-PS120-240VAC, anschließen.
Montage auf einer DIN-Schiene
Das Modul kann auf folgenden DIN-Schienen montiert werden:
35 x 7,5 mm x 1 mm (EN 50 022 – 35 x 7.5).
In Umgebungen mit höheren Vibrationen und Erschütterungen montieren Sie das
TIPP
Modul statt auf einer DIN-Schiene in einer Schalttafel.

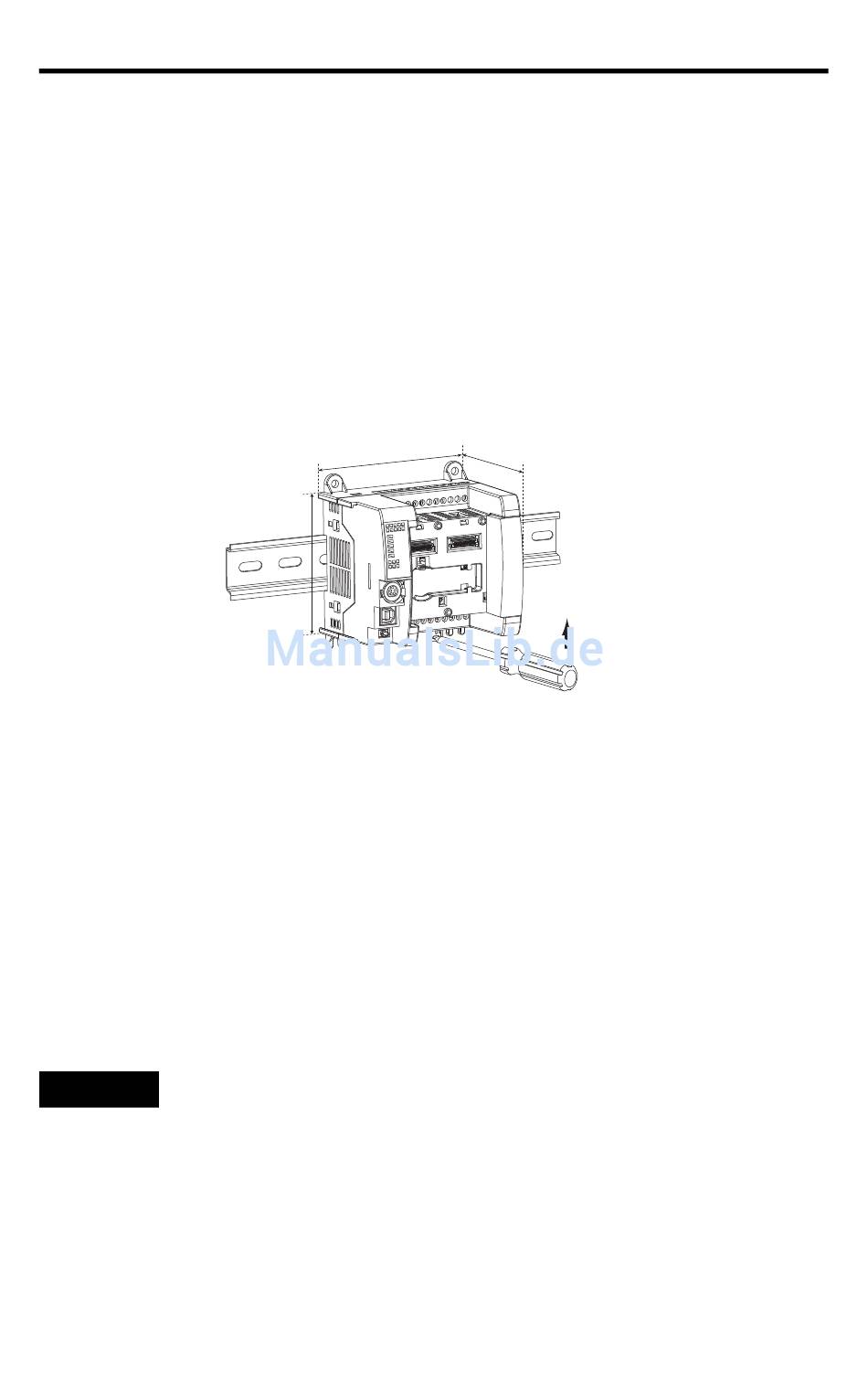

Vor der Montage des Moduls auf einer DIN-Schiene drücken Sie den DIN-Schienen-
riegel des Moduls mit einem Schlitzschraubendreher nach unten, bis der Riegel
öffnet.
1. Haken Sie das obere Ende des DIN-Schienenmontagebereichs der Steuerung
auf der DIN-Schiene ein, und drücken Sie dann das untere Ende herunter,
bis die Steuerung auf der DIN-Schiene einrastet.
Publikation 2080-IN003A-DE-P – September 2010
100 mm (3,94 Zoll)
80 mm (3,15 Zoll)
45032
