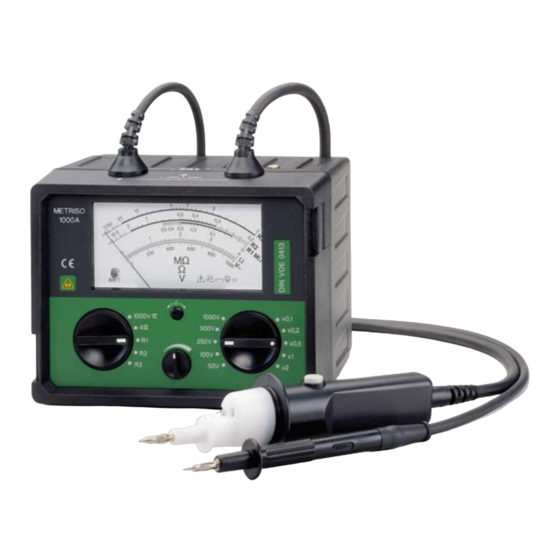

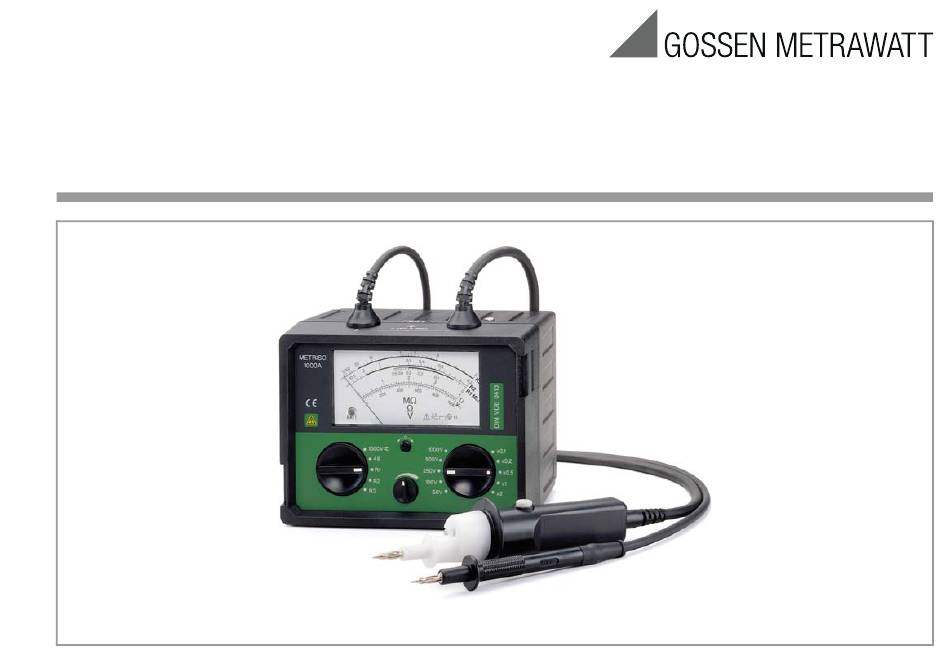

- Seite 1 Bedienungsanleitung Instrucciones de servicio Operating Instructions Istruzioni per l’uso Mode d'emploi METRISO 1000A Isolationsmessgerät / Insulation tester / Mégohmmètre 3-348-773-37 Medidor de aislamiento / Misuratore di isolamento 8/5.15...
- Seite 2 Befestigung des Gurtes am Gehäuse Gehäuse METRISO 1000A METRISO 1000A Ω MΩ 1000 Ω BATT 1000V x0,1 1000V x0,2 4Ω 500V x0,5 250V 100V 1 Analoganzeige 9 Prüfspitze mit Lampe Bedeutung der Symbole auf dem Gerät 2 Funktionsschalter 10 Prüfspitze...
-
Seite 3: Inhaltsverzeichnis
EG-Richtlinien. Dies bestätigen wir durch die CE-Kennzeich- nung. Die entsprechende Konformitätserklärung kann von GMC-I Mess- Verwendung ..................4 technik GmbH angefordert werden. Das Isolations-Messgerät METRISO 1000A ist gemäß folgender Normen Inbetriebnahme ................4 gebaut und geprüft: Batterien einsetzen ..................4 IEC 61010-1/EN 61010-1/VDE 0411-1, Batterien testen ....................4... -
Seite 4: Verwendung
Verwendung Batterien testen Das Isolations-Messgerät METRISO 1000A entspricht der Vorschrift DIN Bei jedem Drücken der Messtaste testet das Gerät automatisch die Batte- VDE 0413 „Bestimmungen für Geräte zum Prüfen der Schutzmaßnah- rien, wobei die momentane Belastung durch die gewählte Funktionsschal- men in elektrischen Anlagen“... -
Seite 5: Messen Von Gleich- Und Wechselspannungen
Messen von Gleich- und Wechselspannungen Hinweis Mit diesem Prüfgerät können Sie Gleichspannungen und sinusförmige Der Endausschlag ist in folgenden Fällen zu überprüfen und gegebenen- Wechselspannungen mit Frequenzen zwischen 40 und 200 Hz messen. falls nachzuregeln, sofern eine Messgenauigkeit von 1,5% erreicht wer- Unabhängig von der Polarität der Anschlüsse ist bei Gleichspannungs- den soll: messungen der Zeigerausschlag des Instruments immer positiv. -
Seite 6: Beurteilung Der Messwerte
Überzeugen Sie sich, dass das Messobjekt spannungsfrei ist, werte für Isolationswiderstände ermitteln, die unter Berücksichtigung der bevor Sie Messungen im Niederohm-Messbereich durchführen. maximalen Betriebsmessabweichung des METRISO 1000A (bei Nennge- Die Messtaste sollte nicht gedrückt werden, sofern mit den Prüf- brauchsbedingungen) angezeigt werden müssen, um die geforderten spitzen ein hochohmiger Prüfling abgetastet wird oder diese im... -
Seite 7: Technische Kennwerte
Technische Kennwerte Frequenz / Überlastbarkeit Eigenabweichung Betriebs- Nenn- Leerlauf- Lampenschalt- Nenn- / Kurz- Innen- Messfunktion Messbereich bei Referenz- messab- spannung spannung punkt Messstrom schluss- widerstand R Wert Zeit bedingungen weichung bei Widerstand strom I DC / ± 2,5 % 1000 V 0 ... -
Seite 8: Wartung
Referenzbedingungen Einschaltverhalten bei der Messung des Isolationswiderstands Gebrauchslage waagerecht Eine elektronische Spannungsbegrenzung bewirkt, dass die Spannung +23 °C ±2K beim Einschalten am Messobjekt nicht wesentlich über die Nennspan- Temperatur nung hinaus ansteigt, siehe folgende Kennlinien. Relative Luftfeuchte 45 ... 55 % Frequenz der Messgröße 45 ... -
Seite 9: Batterien
Batterien Gehäuse Der Zustand der Batterien sollte von Zeit zu Zeit kontrolliert werden. Eine Eine besondere Wartung des Gehäuses ist nicht nötig. Achten Sie auf eine entladene oder sich zersetzende Batterie darf nicht im Batteriefach blei- saubere Oberfläche. Verwenden Sie zur Reinigung ein leicht feuchtes Tuch. ben. -
Seite 10: Tragtasche
Tragtasche Reparatur- und Ersatzteil-Service Kalibrierzentrum und Mietgeräteservice Das Messgerät kann in der Tasche sicher fixiert werden, indem der Trage- gurt des Messgeräts links und rechts durch einen innen liegenden Steg Wir empfehlen eine Rekalibrierung nach 1 ... 3 Jahren je nach Anwendung. geführt wird.
