Mehrere Galactics (DMX-Steuerung)
1.
Bringen Sie die Nebelmaschine an einem stabilen Traversenrahmen an.
Meter Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten.
2. Verwenden Sie immer ein Sicherheitskabel (Bestellnr. 70140/70141).
3.
Verbinden Sie die Galactic-Laser mit einem 3-Pin-XLR-Kabel.
4.
Verbinden Sie die Geräte so wie in (Abb. 4) gezeigt. Verwenden Sie ein DMX-Datenkabel, um die DMX-
„OUT"-Buchse des ersten Geräts mit der „IN"-Buchse des zweiten Geräts zu verbinden. Wiederholen Sie
diesen Vorgang, um das zweite, dritte und vierte Gerät ebenfalls zu verbinden.
5. Die Geräte an das Stromnetz anschließen: Schließen Sie das Versorgungskabel an eine geeignete
Steckdose an. Wiederholen Sie diesen Vorgang für alle Geräte und den Controller.
Hinweis: Verbinden Sie alle DMX-Kabel und stellen Sie die DIP-Schalter ein, bevor Sie
6.
Schließen Sie das System erst an das Stromnetz an, wenn alle Geräte korrekt angebracht und
angeschlossen sind. Entwerfen Sie nun Ihre Show, so wie es mit den Funktionen Ihres DMX-Controllers
möglich ist. Siehe Seite 15 für mehr Informationen über die DMX-Programmierung.
Verbinden der Geräte
Wenn Sie Licht-Shows mit einem oder mehreren Geräten mit einem DMX-512-Controller steuern oder synchronisierte
Shows mit zwei oder mehren Geräten im Master/Slave-Betriebsmodus abspielen wollen, müssen Sie eine serielle
Datenübertragungsleitung verwenden. Die Gesamtanzahl der von allen Geräten benötigten Kanäle legt die Zahl der
Geräte fest, die die Datenübertragungsleitung unterstützen kann.
Wichtig:
Die mit einer seriellen Datenübertragungsleitung verbundenen Geräte müssen in Reihe geschaltet
sein. Gemäß dem
Standard EIA-485 sollten niemals mehr als 30 Geräte an eine Datenübertragungsleitung
angeschlossen werden. Wenn Sie dennoch mehr als 30 Geräte an eine serielle
Datenübertragungsleitung anschließen, ohne einen Opto-Splitter zu verwenden, verschlechtert sich
eventuell die Qualität des DMX-Signals.
Maximale empfohlene Länge der DMX-Datenübertragungsleitung: 100 Meter
Maximale empfohlene Anzahl von Galactics an einer DMX-Datenübertragungsleitung: 30 Geräte
Datenverkabelung
Zur Verbindung der Geräte müssen Datenkabel verwendet werden. Sie können DAP-Audio-zertifizierte DMX-Kabel
direkt bei einem Händler erwerben oder Ihr eigenes Kabel herstellen. Wenn Sie selbst ein Kabel herstellen möchten,
verwenden Sie bitte ein Datenkabel, das qualitativ hochwertige Signale übertragen kann und relativ resistent gegen
elektromagnetische Interferenzen ist.
DAP-Audio-zertifizierte DMX-Datenkabel
•
DAP-Audio-Basic-Mehrzweckmikrofonkabel.
Artikelnummer FL01150 (1,5 m), FL013 (3 m), FL016 (6 m), FL0110 (10 m), FL0115 (15 m), FL0120 (20 m).
•
DAP-Audiokabel
für anspruchsvolle Anwender. Außergewöhnliche Audio-Eigenschaften und Verbindungsstück
von
Neutrik®. Artikelnummer FL71150 (1,5 m), FL713 (3 m), FL716 (6 m), FL7110 (10 m).

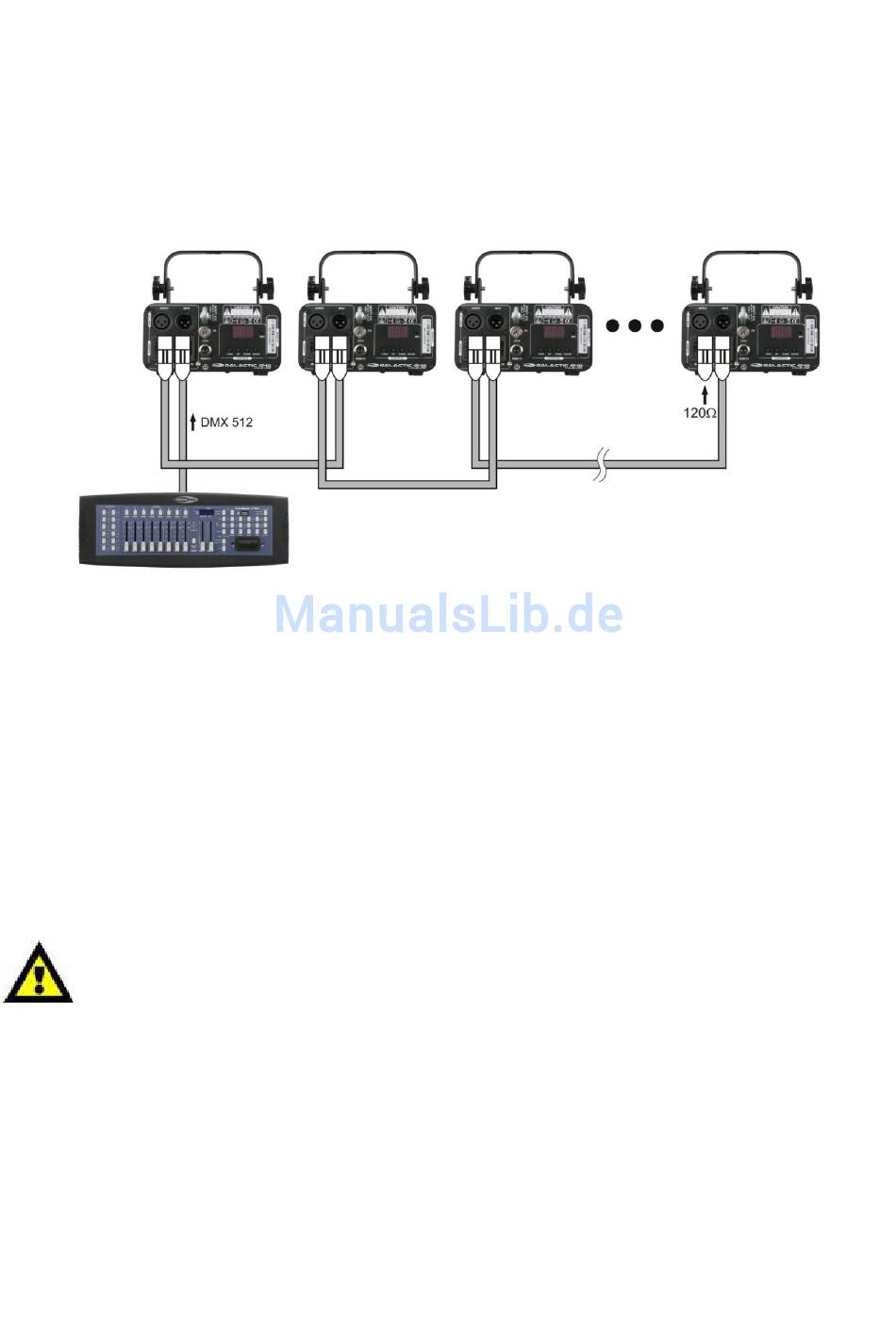

Setup mit mehreren Galactics
die Geräte an das Stromnetz anschließen
Bal. XLR/M 3 P. > XLR/F 3 P.
Lassen Sie dabei mindestens 1
9
Max. 30 Galactics
Abb. 4
