4
PEGEL und LAUFZEITVERZÖGERUNG (GAIN & DELAY)
5
LAUTSPRECHERENTFERNUNG (SPEAKER DISTANCE)
Zur weiteren Erklärung der korrekten Durchführung einer Laufzeitkorrektur dient das Anwendungsbeispiel
auf der folgenden Seite.

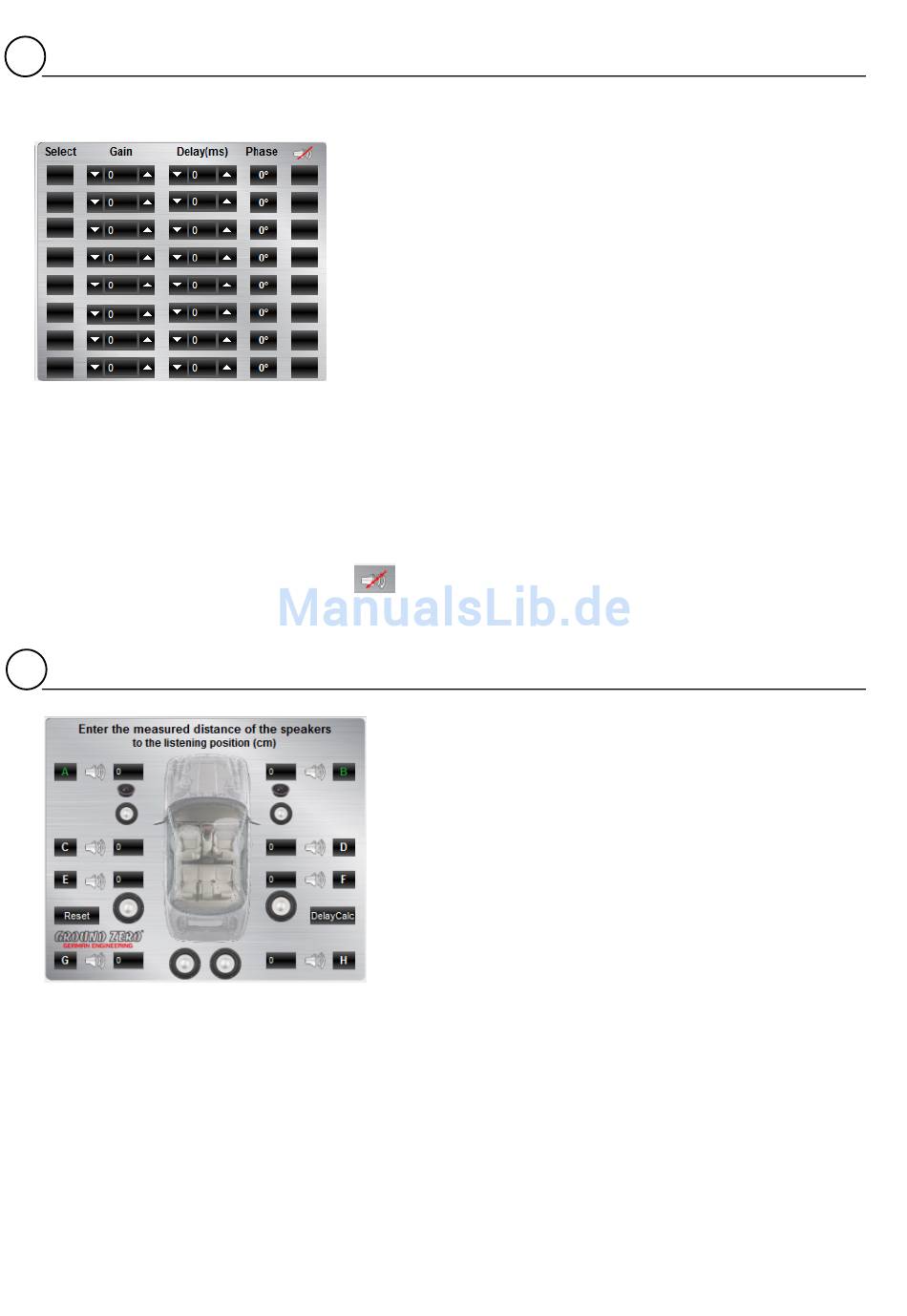

Konfigurieren der Kanäle
Select:
Markieren der jeweiligen Kanäle zum Erstellen von Gruppen zum
gemeinsamen Einstellen von Gain und Delay.
Gain:
Einstellen des Ausgangspegels des jeweiligen Kanals.
Delay(ms):
Einstellen der Laufzeitkorrektur des jeweiligen Kanals. Anzeige in
Millisekunden.
Achtung:
Es empfiehlt sich, vorab die reellen Abstände vom Hörplatz zum
jeweiligen Lautsprecher in die Grafik (s. Punkt 5) einzutragen, um
anschließend die Feineinstellung über Delay(ms) vorzunehmen.
Phase:
Phasendrehung des jeweiligen Kanals um 0° / 180°
Mute:
Stummschaltung des jeweiligen Kanals
Eingabe der Lautsprecherentfernungen (Laufzeitkorrektur)
Bevor die finale Laufzeitkorrektur der einzelnen Lautsprecher
(Gain & Delay) eingestellt wird, sollten in dieser Grafik vorab
alle Entfernungen der angeschlossenen Lautsprecher
eingetragen werden. Die Entfernungen können mit einem
handelsüblichen Metermaß ermittelt werden.
Gemessen wird der exakte Abstand vom Hörplatz (Kopf) zur
Membran-Mitte des jeweiligen Lautsprechers in cm.
- 14 -
