DSP-SERIES
VERSTÄRKER

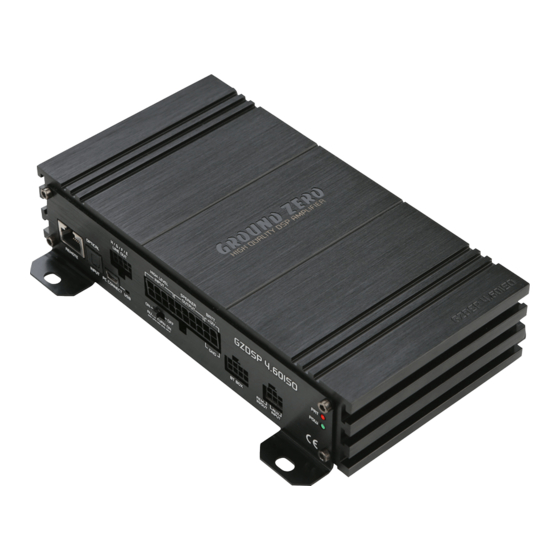

GZDSP 4.60ISO
•
4-Kanal ISO Plug & Play Verstärker mit 8-Kanal Klangprozessor (DSP)
•
Für alle Fahrzeuge mit ISO-Anschluss (ohne aktivem OEM Soundsystem)
•
4-Kanal Hochpegel-Eingang (über ISO-Kabelsatz mit Auto-On Funktion)
•
4-Kanal Line-Ausgang (Cinch)
•
AUX Eingang (Cinch)
•
TOSLINK Eingang (max. Auflösung 24-Bit/96 kHz)
•
Anschluss für optionalen Adapter (kabellose Musikübertragung)
•
8-Kanal Klangprozessor (DSP) - Cirrus Logic Single Core 32-Bit/192 kHz
•
Einfache Echtzeit-Bedienung sämtlicher Funktionen (über PC)
•
Übersichtliche PC-Software (Windows kompatibel)
•
Kanalgetrennter, parametrischer Equalizer (6x 31-Band / 2x 11-Band)
•
Kanalgetrennte Laufzeitkorrektur (0-15 ms / 0-510 cm)
•
Regelbare Frequenzweiche (HPF/LPF/BPF) im Bereich 20 Hz – 20 KHz
•
Wählbare Flankensteilheit der Frequenzweiche (6 - 48 dB/Okt.)
•
Wählbare Phasendrehung je Kanal (0° oder 180°)
•
10 Speicherplätze für individuelle Presets (in Verbindung mit optionaler Fernbedienung)
•
2 optionale Fernbedienungen erhältlich (LED-Display oder Farbdisplay mit Touch-Bedienung)
für Gesamt- und Subwoofer-Lautstärke, Preset- und Quellenwahl
•
Betriebs- und Statusanzeige (Schutzschaltung)
•
Einschaltverzögerung
•
Temperatur- / Kurzschluss- / Überlast-Schutz
ANLEITUNG
Ausstattungsmerkmale
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Ground Zero GZDSP 4.60ISO
Inhaltszusammenfassung für Ground Zero GZDSP 4.60ISO
- Seite 1 DSP-SERIES VERSTÄRKER ANLEITUNG GZDSP 4.60ISO Ausstattungsmerkmale • 4-Kanal ISO Plug & Play Verstärker mit 8-Kanal Klangprozessor (DSP) • Für alle Fahrzeuge mit ISO-Anschluss (ohne aktivem OEM Soundsystem) • 4-Kanal Hochpegel-Eingang (über ISO-Kabelsatz mit Auto-On Funktion) • 4-Kanal Line-Ausgang (Cinch) •...
- Seite 2 - 2 -...
-
Seite 3: Inhaltsverzeichnis
Konfigurieren der Ein- und Ausgänge Konfigurieren der Kanäle (Pegelanpassung und Laufzeitkorrektur) Anwendungsbeispiel (Laufzeitkorrektur) Einstellung der Frequenzweiche Frequenzgang Diagramm und Equalizer Funktionen des FILE Dropdown-Menüs Speichern und Laden von Einstellungen (Preset) Remote Einstellung / Anwendungsbeispiele des GZDSP 4.60ISO Technische Daten Fehlerdiagnose Garantiebedingungen - 3 -... -
Seite 4: Benötigte Materialien Und Werkzeuge Zur Installation
Benötigte Materialien und Werkzeuge zur Installation • Kreuzschlitz Schraubendreher • Bohrmaschine, 3 mm Metallbohrer • Befestigungsschrauben WICHTIG! • Die Fahrzeugbatterie vor der Installation abklemmen! (Hinweise in der Betriebsanleitung des KFZ beachten!) • Keine Löcher in den Tank, die Bremsleitung, Kabel oder andere wichtige Fahrzeugteile bohren! •... -
Seite 5: Anschlüsse Des Gzdsp 4.60Iso
Anschlüsse Anschluss für Zum Anschluss des mitgelieferten Kabelsatzes für den 4-Kanal Cinch Line-Ausgang. Dieser liefert Line-Ausgang ein Audiosignal für weitere Verstärker und kann mittels der DSP-Software konfiguriert werden (LINE OUT) Anschluss für Zum Anschluss des mitgelieferten ISO-Kabelsatzes für die Stromversorgung, den Hochpegel- ISO-Kabelsatz Eingang und den Lautsprecher-Ausgang (MAIN INPUT) -
Seite 6: Anschluss Iso-Kabelsatz
(z.B. Quadlock) werden optionale Adapter benötigt. Diese sind im Fachhandel erhältlich. ACHTUNG! Bitte beachten Sie unbedingt, dass der GZDSP 4.60ISO nicht in Fahrzeugen mit einem OEM Aktivsystem verwendet werden kann. Dies kann zu schwerwiegenden Defekten sowohl am Verstärker selbst, als auch an der originalen Fahrzeugelektronik führen. -
Seite 7: Hinweis Zum Strombedarf
Hinweis zum Strombedarf Der GZDSP 4.60ISO ist darauf ausgelegt, problemlos am originalen Fahrzeug-Kabelbaum betrieben zu werden. Bei einigen Fahrzeugen kann es jedoch notwendig sein, die Leitung für die Stromversorgung des GZDSP 4.60ISO direkt an die Batterie zu verlegen und anzuschließen. -
Seite 8: Installation Der Pc-Software
Das im Lieferumfang befindliche USB Kabel sollte nicht verlängert werden, da ansonsten die Kommunikation zwischen DSP und PC beeinträchtigt werden könnte. Die LED neben dem USB Anschluss an dem Gerät leuchtet blau auf, sobald eine USB-Verbindung zwischen GZDSP 4.60ISO und PC hergestellt wurde - 8 -... -
Seite 9: Usb Port Auswahl
Demo-Modus (Offline-Mode): Die Software kann auch ohne Verbindung zum GZDSP 4.60ISO im Offline-Modus gestartet werden, um sich mit den Funktionen der Software vertraut zu machen oder vorab Einstellungen vorzunehmen. Wahl des USB Ports Nachdem das Gerät im Select Device Menü ausgewählt wurde, öffnet sich das RS232 Setting Fenster. -
Seite 10: Fehlermeldung Com-Port
Fehlermeldung COM-Port Falls diese oder eine ähnliche Fehlermeldung erscheint, wurde entweder der falsche COM-Port gewählt oder es sind keine freien COM-Ports (1– 9) verfügbar. Im Geräte-Manager des Computers kann der vergebene COM-Port wie folgt überprüft werden. In diesem Fall lautet der korrekte COM-Port 3 Nachdem nun die Fehlermeldung mit OK bestätigt wurde, kann unter Select COM der korrekte COM-Port ausgewählt werden. -
Seite 11: Bedienoberfläche Der Dsp-Software
Bedienoberfläche der DSP-Software (V7.0) QUELLWAHL (SOURCE) Wahl der Signalquelle. MAIN - Hochpegel-Eingang über ISO-Kabelsatz - Cinch Eingang über AUX-Kabelsatz SPDIF - Optischer Eingang (TOSLINK Anschluss) Einstellung der Gesamtlautstärke. Hinweis zur Einstellung des Gain: Gesamtlautstärke (-40dB bis +12dB) Achtung: Der Regler sollte unbedingt mit Bedacht genutzt werden, um eine Beschädigung der Lautsprecher zu vermeiden. -
Seite 12: Auswahl Des Einzustellenden Kanals
KANALAUSWAHL (CH SETTING) Auswahl des einzustellenden Kanals Durch anklicken des Schloss-Symbol können die jeweiligen Kanalpaare für L und R verlinkt werden, um die Einstellungen (Crossover / Slope / Equalizer) für beide Kanäle synchron vorzunehmen. Synchrones Einstellen beider Kanäle Einstellen von Kanal A unabhängig von Kanal B kann die Einstellung des aktuell gewählten linken Kanals auf den rechten Kanal kopiert werden. -
Seite 13: Konfigurieren Der Ein- Und Ausgänge
Summe aus Front-L und Rear-L) oder F+R-R ( Summe aus Front-R und Rear-R) Folgende Möglichkeiten bietet die Software für die Kanäle G/H zwar an, jedoch können diese mit dem GZDSP 4.60ISO nicht genutzt werden! SUB-L und SUB-R SUB-L+R ( Mono-Summe aus SUB-L und SUB-R) Input-MIX –... -
Seite 14: Konfigurieren Der Kanäle (Pegelanpassung Und Laufzeitkorrektur)
PEGEL und LAUFZEITVERZÖGERUNG (GAIN & DELAY) Konfigurieren der Kanäle Select: Markieren der jeweiligen Kanäle zum Erstellen von Gruppen zum gemeinsamen Einstellen von Gain und Delay. Gain: Einstellen des Ausgangspegels des jeweiligen Kanals. Delay(ms): Einstellen der Laufzeitkorrektur des jeweiligen Kanals. Anzeige in Millisekunden. -
Seite 15: Anwendungsbeispiel (Laufzeitkorrektur)
Anwendungsbeispiel (Laufzeitkorrektur) Alle gemessenen Distanzen (in cm) müssen in der Grafik eingetragen werden. Die Berechnung der Laufzeitverzögerung startet durch Drücken des DelayCalc Buttons. Nun werden die entsprechenden Laufzeitkorrekturen berechnet und in die Liste übertragen (Delay). Weitere Korrekturen können wahlweise in dem entsprechenden Feld in cm oder in ms vorgenommen werden. -
Seite 16: Bedienhinweis
(Speaker Type) im Fenster 3 festgelegt werden. Bei Ansteuerung eines Front- und Hecksystems über die Kanäle A/B und C/D des GZDSP 4.60ISO sollte für diese bei Speaker Type jeweils der Fullrange Modus gewählt werden. Hierbei kann nach Bedarf und Lautsprechertyp ein Hochpassfilter (HP) aktiviert werden. -
Seite 17: Frequenzgang Diagramm Und Equalizer
FREQUENZGANG DIAGRAMM Funktion des Frequenzdiagramms Das Frequenzdiagramm zeigt die Hüllkurve des grafischen Equalizers (Punkt 9) sowie die CROSSOVER Einstellungen (Punkt 7) des aktuell gewählten Ausgangskanals bzw. Ausgangskanalpaars an. EQUALIZER Einstellen des parametrischen Equalizers Für die Ausgangskanäle A bis F kann mit den Schiebereglern zwischen 31 Frequenzbändern (20 –... -
Seite 18: Funktionen Des File Dropdown-Menüs
Factory setting Setzt alle Einstellungen auf die Werkseinstellung zurück. Class-D AMP Setting Ohne Funktion Speichert die Einstellungen im Speicher des GZDSP 4.60ISO ab. Write to Device* Es folgt ein Auswahlfenster, bei dem der gewünschte Speicherplatz (PRESET Nummer) festgelegt werden kann. -
Seite 19: Remote Einstellungen / Auswahl Der Subwooferkanäle
Lautsprecher. Die technischen Daten und der mögliche Einsatzbereich sind dem Datenblatt des jeweiligen Lautsprechers zu entnehmen. Bei den aufgeführten Einstellungen handelt es sich um unverbindliche Beispiele. Ground Zero kann keine Haftung für Defekte an den Komponenten übernehmen, die durch falsche Einstellungen entstanden sind. -
Seite 20: Technische Daten
Technische Daten Modell GZDSP 4.60ISO 4-Kanal Verstärker mit integriertem DSP und ISO-Anschluss Frequenzgang 20 Hz – 20 KHz (-3 dB) RMS Power @ 4 Ω 4 x 40 W (1% THD+N) CEA Standard CEA-2006-A RMS Power @ 2 Ω 4 x 50 W... -
Seite 21: Fehlerdiagnose
Head-Unit (Radio) übersteuert am Ausgang Sämtliche Klangregler an der Head-Unit auf 0 setzen Loudness an der Head-Unit ausschalten Maximale Leistung des GZDSP 4.60ISO überschritten - Pegel Endstufe übersteuert (Clipping) verringern, um Schäden an den Lautsprechern zu vermeiden GAIN Einstellung zu hoch GAIN Einstellung in der Software verringern Erhöhtes... -
Seite 22: Garantiebedingungen
Gewährleistung ausgeschlossen sind Defekte, die durch Überlastung, unsachgemäße Behandlung oder bei Teilnahme an Wettbewerben entstanden sind. Wir behalten uns das Recht vor, zukünftig nötige Änderungen oder Verbesserungen an dem Produkt vorzunehmen ohne den Kunden darüber zu informieren. Ground Zero GmbH Erlenweg 25, 85658 Egmating, Germany Tel. +49 (0)8095/873 830 Fax -8310 www.ground-zero-audio.com...
