GROUND ZERO
Mobile Entertainment
Verstärker
Anleitung
NUCLEAR

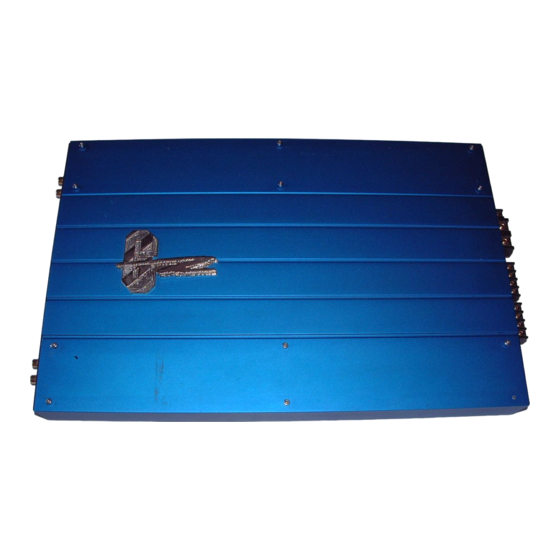

GZNA 2800X
GZNA 4350X
GROUND ZERO
Mobile Entertainment
Bitte sorgfältig lesen
Vielen Dank, daß Sie sich für eine Endstufe der Marke Ground Zero
entschieden haben.
Unsere Kunden sind es gewöhnt, von Ground Zero die beste und
modernste Technologie zu erhalten.
Viel Spaß mit diesen Hochleistungsmodellen
Benötigte Materialien und Werkzeuge zur Installation:
•
Kreuzschlitz Schraubendreher
•
Bohrmaschine, 3mm Metallbohrer(eventuell)
•
Befestigungsschrauben
•
Stromkabel min. 20 mm²
•
Massekabel min 20 mm², möglichst kurz zu halten
•
Lautsprecherkabel mind.2 x 1,5 mm²
.
Werbung
Verwandte Anleitungen für Ground Zero GZNA 2800X
Inhaltszusammenfassung für Ground Zero GZNA 2800X
- Seite 1 Mobile Entertainment Verstärker Bitte sorgfältig lesen Anleitung Vielen Dank, daß Sie sich für eine Endstufe der Marke Ground Zero entschieden haben. Unsere Kunden sind es gewöhnt, von Ground Zero die beste und modernste Technologie zu erhalten. Viel Spaß mit diesen Hochleistungsmodellen NUCLEAR Benötigte Materialien und Werkzeuge zur Installation:...
- Seite 2 VARIABLE BASS BOOST LEVEL (0-12dB) Die Stromversorgung sollte direkt zur Batterie geführt werden. Bitte achten Sie auf ordnungsgemäße • VARIABLE BASS BOOST FREQUENCY (GZNA 2800X: 30Hz-50Hz, GZNA 4350X: 45Hz Fix) Absicherung der Installation (Inline- Sicherung mit max. 30cm Abstand von der Batterie). •...
- Seite 3 Warnung: Einstellungen und Funktionen: Bitte dieses System so einbauen, dass Elektroanbindungen vor Beschädigungen geschützt sind. + 12 V DC Elektrokabel müssen auf der Batterieseite abgesichert sein. Bitte sicherstellen, dass das Radio und andere Geräte ausgeschaltet sind, wenn Sie die Geräte anschließen. Wenn es notwendig ist, eine Gerätesicherung zu erneuern, verwenden Sie nur eine gleichwertige Sicherung.
- Seite 4 (6.) Phaseshiftregler: Dieser Regler erlaubt Ihnen, den Subwooferkanal phasenrichtig an das Frontsystem azupassen. (7.) Frequenzweiche: Stellen Sie die Weiche für die ausgewählte Installationsmethode ein. (GZNA 2800X) LPF – Tiefpassfilter- nur Bassfrequenzen unter 30Hz-500Hz werden wiedergegeben. (Für Subwooferbetrieb) FULL – Kein Filter – alle Frequenzen werden übertragen.
- Seite 5 Einschalten des Verstärkers Anschlüsse und Einstellungen Der Verstärker schaltet sich automatisch einige Sekunden nach dem Einschalten des Radios ein. Achtung: Ihre Verstärker schaltet sich zeitweise bei Überhitzung aus, schaltet sich jedoch nach der Abkühlung wieder ein (ca 80°C). Einstellung des Audiopegels 1.
- Seite 6 Anschlüsse und Einstellungen Warnung Nie die Lautstärke mehr als nötig aufdrehen, um den Pegel einzustellen, d.h. mehr als 2/3 der Höchstlautstärke.
- Seite 7 Anschlüsse und Einstellungen Warnung Nie die Lautstärke mehr als nötig aufdrehen, um den Pegel einzustellen, d.h. mehr als 2/3 der Höchstlautstärke.
- Seite 8 Tiefpass regelbar Ja (30Hz – 150Hz) Ja (30Hz – 500Hz) Die Gewährleistung aller von Ground Zero gelieferten Produkte entspricht der gesetzlichen Regelung. Eine Subsonic Filter Ja (10Hz – 40Hz) Ja (10Hz – 3KHz) Rücksendung kann nur nach vorheriger Absprache und in der Originalverpackung erfolgen. Bitte unbedingt einen Eingangsempfindlichkeit 100mV –...
- Seite 9 Mobile Entertainment Mobile Entertainment PLEASE READ BEFORE INSTALLATION Amplifier THANK YOU FOR SELECTING A GROUND ZERO AMPLIFIER. WE ARE PROVIDING A HELPFUL Owner’s Manual HINTS LIST WHICH SHOULD KEEP YOU FROM EXPERIENCING UNNECESSARY SHUT DOWN. Introduction Amplifiers provide high-performance sound reinforcement for your mobile audio equipment. Its versatility enables compatibility with optional equalizers, frequency dividing network crossovers, and other audio processors in a customized system.
- Seite 10 Amplifier is 185'F (85'c) it is easy to see that it must be mounted for maximum cooling • VARIABLE BASS BOOST FREQUENCY (30Hz-50Hz: GZNA 2800X / 45Hz Fix: GZNA4350X) capability. To achieve maximum advantage of convection air flow in an enclosed trunk, mount the amplifier in a vertical position, on a vertical surface.
- Seite 11 Wiring Connection CONNECTING THE POWER (Fig.1) CAUTION: AS A PRECAUTION, IT IS ADVISABLE TO DISCONNECT THE VEHICLE'S BATTERY BEFORE MAKING CONNECTION TO THE +12 VOLTS SUPPLY WIRING. 2GAUGE (min. 20mm ) (Thicker if planning for additional Amplifiers) wire is recommended both the power and ground wires.
- Seite 12 Controls and functions Controls and functions...
- Seite 13 4. Turn up the auto sound system's volume control until the sound begins to distort. (7.) CROSSOVER : Adjust the crossover for your chosen installation method.(GZNA 2800X) Then immediately turn the volume down to a point just before where the distortion - LPF : Low pass filter - only bass tones (30Hz - 150Hz) go to speakers.
- Seite 14 Connecting the speakers Connecting the speakers...
- Seite 15 Connecting the speakers Connecting the speakers...
- Seite 16 Specifications Trouble shooting guide MODEL NO GZNA 2800X GZNA 4350X Rated output Power into 4 Ohms 250W x 2 150W x 4 Rated output Power into 2 Ohms 400W x 2 250W x 4 Rated output Power into 1 Ohms...
- Seite 17 Témoin de fonctionnement POWER ET PROTECT • Bass Boost Level réglable(0-12dB) GZNA 2800X • Bass Boost Frequency réglable (GZNA 2800X: 30Hz-50Hz, GZNA 4350X: 45Hz Fix) • Subsonic Filtre réglable (10Hz-40Hz) GZNA 4350X • Low-Pass réglable (GZNA 2800X: 30Hz-150Hz, GZNA 4350X: 30Hz-500Hz) •...
-
Seite 18: Installation De L'amplificateur
Planification: Introduction Amplificateur Avant l’installation ces quelques points sont à prendre en considération Attention au choix de l’emplacement du montage , une circulation d’air est nécessaire pour un bon Grâce aux Amplificateurs votre installation Hifi développera une meilleure qualité sonore. fonctionnement des appareils. - Seite 19 Connexion et réglages Raccordement de l’alimentation...
- Seite 20 Entree/ Sortie et reglages Entree/ Sortie et reglages...
-
Seite 21: Réglages Et Fonctions
Mise en marche de l’amplificateur: Réglages et Fonctions: L’amplificateur s’allume automatiquement quelques secondes après la mise en marche de la Radio. Attention, votre Amplificateur s’éteint automatiquement lors de surchauffe, mais se remet en marche dès (1.) Branchement des haut-parleurs refroidissement (2.) Entrée RCA LOW-Input Branchez les câbles RCA dans ces entrées (3) Régulateur de Gain d’entrée: Avec ce régulateur vous réglerez la sensibilité... - Seite 22 Branchement des Haut Parleurs Branchement des Haut Parleurs GZNA 2800X La fonction Trimode vous permets de connecter un subwoofer en mode mono (avec bobine voir tableau de spécification) en même temps un system de Haut Parleur en stéréo. Le filtre actif doit être mis en position « Full ».
- Seite 23 Branchement des Haut Parleurs Branchement des Haut Parleurs La fonction Trimode vous permets de connecter un subwoofer en mode mono (avec bobine voir tableau de spécification) en même temps un system de Haut Parleur en stéréo. Le filtre actif doit être mis en position « Full ». Pour le filtrage passe haut utiliser des Condensateur de 100V bipolaire.
- Seite 24 Données Techniques EN CAS...DE ON FONCTIONNEMENT : Modèl Nr. GZNA 2800X GZNA 4350X Problèmes Contrôle Aide Puissance max sur 250W x 2 150W x 4 Pas de son Voyant PWR allumé? Vérifier le fusible ,Contrôler le Câble REMOTE, Contrôler le+12Volt et la masse...
