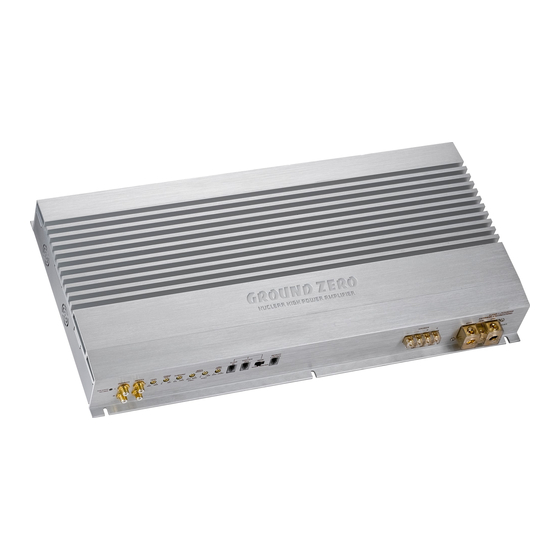

Ground Zero GZNA 4330XII Anleitung

Nuclear-serie
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
NUCLEAR-SERIES
VERSTÄRKER
GZNA 4330XII
1 Ohm stabil Stereo / 2 Ohm gebrückt
Mosfet Doppel-Netzteil
Einschalt- und Schutzanzeige
12dB Bass boost regelbar (45Hz) (Channel 3/4)
Phaseshift regelbar 0 – 180° (Channel 3/4)
Hochpass / Subsonic regelbar 5 – 3000 Hz
Tiefpass regelbar 30 – 3000 Hz
Bandpass regelbar 5 – 3000 Hz
Regelbare Eingangsempfindlichkeit
Einschaltverzögerung
Bass Lautstärkeregler (Channel 3/4)
Temperatur / Kurzschluss / Überlast-Schutz
ANLEITUNG
Ausstattungsmerkmale

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Ground Zero GZNA 4330XII

Inhaltszusammenfassung für Ground Zero GZNA 4330XII

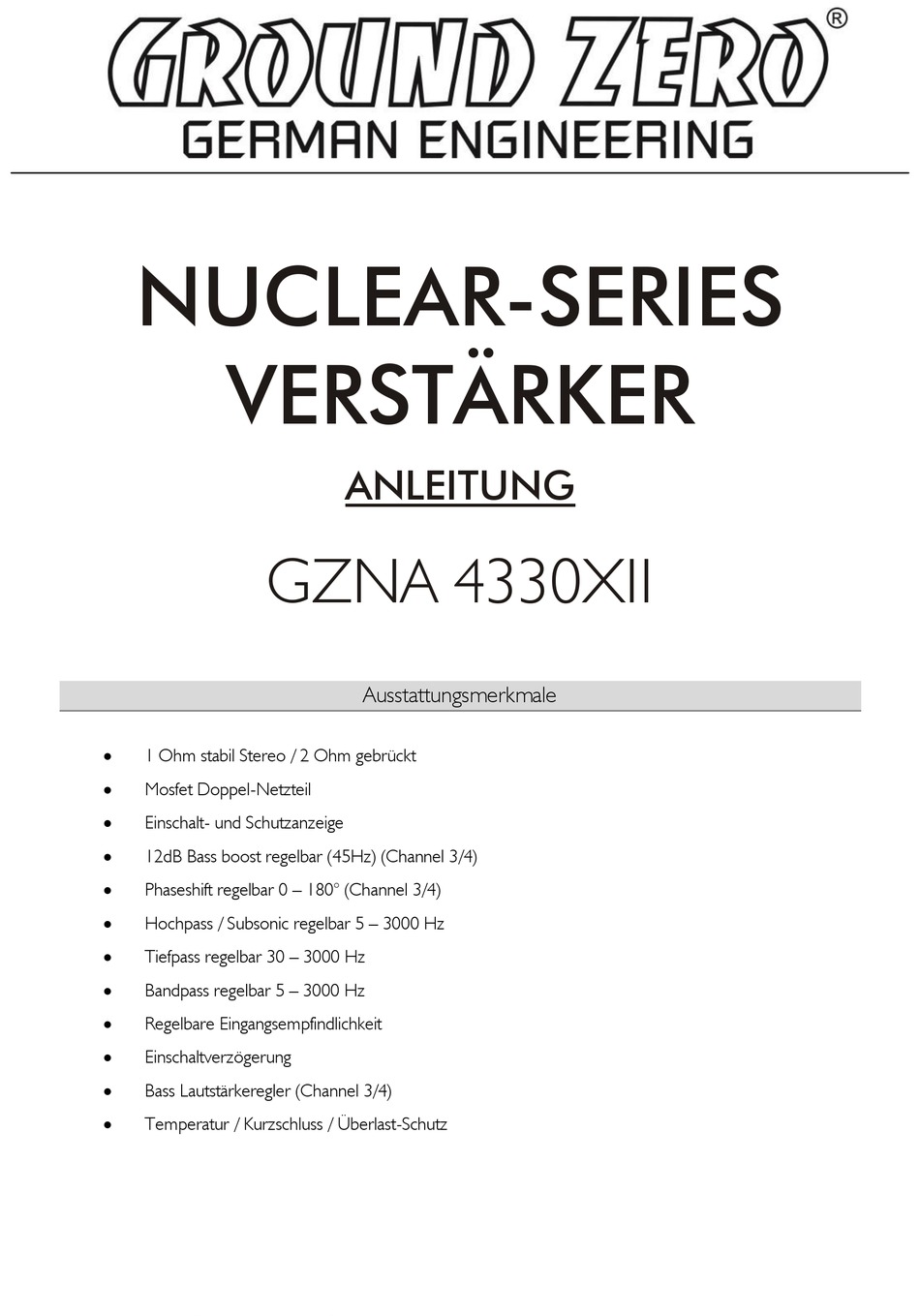

  • Seite 1 NUCLEAR-SERIES VERSTÄRKER ANLEITUNG GZNA 4330XII Ausstattungsmerkmale  1 Ohm stabil Stereo / 2 Ohm gebrückt  Mosfet Doppel-Netzteil  Einschalt- und Schutzanzeige  12dB Bass boost regelbar (45Hz) (Channel 3/4)  Phaseshift regelbar 0 – 180° (Channel 3/4)  Hochpass / Subsonic regelbar 5 – 3000 Hz ...

  • Seite 2: Benötigte Materialien Und Werkzeuge Zur Installation

    Benötigte Materialien und Werkzeuge zur Installation  Kreuzschlitz Schraubendreher  Bohrmaschine, 3 mm Metallbohrer  Befestigungsschrauben  Stromkabel min. 35 mm²  Massekabel min 35 mm²  Lautsprecherkabel min. 2 x 2,5 mm² Bitte unbedingt beachten!  Fahrzeugbatterie vor der Installation abklemmen! (Hinweise in der Betriebsanleitung des KFZ beachten!) ...
  • Seite 3 Warnung Bitte diese Systeme so einbauen, dass Elektroanbindungen vor Beschädigungen geschützt sind. +12 Volt DC Elektrokabel müssen auf der Batterieseite abgesichert sein. Bitte sicherstellen, dass das Radio und andere Geräte ausgeschaltet sind, wenn Sie die Geräte anschließen. Da diese Endstufe keine integrierte Gerätesicherung besitzt, ist es absolut notwendig, den im Lieferumfang enthaltenen ANL-Sicherungshalter mit 200A Sicherung anzuschließen.

  • Seite 4: Einstellungen Und Funktionen

    Einstellungen und Funktionen...

  • Seite 5: Einschalten Des Verstärkers

    Einstellungen und Funktionen Lautsprecheranschlüsse Zum Anschluss der Lautsprecher GND -> Masse Anschluss Stromanschluss REM -> Remote Antennenanschluss BATT -> +12 Volt WEIß – OK Zustandsanzeige ROT – Fehler An diesen Anschlüssen schließen Sie die Cinchleitungen an. Cinch Eingänge Um Störungen zu vermeiden, verwenden Sie bitte hochwertige Cinchkabel. Input Levelregler Mit diesem Regler regulieren Sie die Eingangsempfindlichkeit.
  • Seite 6 Anschlüsse...

  • Seite 7: Lautsprecher Anschluss Für Trimode Betrieb - Bemerkungen

    Lautsprecher Anschluss für Trimode Betrieb – Bemerkungen...

  • Seite 8: Technische Daten

    Die Kondensator- und Spulenwerte können Sie den der oben stehenden Tabelle entnehmen, die Front- und Rearkanäle des Verstärkers nehmen diese Werte an. In den oben stehenden Bildern werden nur die hinteren linken und rechten Kanäle gezeigt. Technische Daten Model GZNA 4330XII 4 x 200 W RMS Power @ 4 Ω (1% THD+N)

  • Seite 9: Fehlersuche

    We reserve the right to make needed change or improvement to the product without informing customer about this in advance. De Garantie bepalingen van alle door ground zero geleverde producten is volgens wettelijke bepalingen geregeld, Een retourzending kan alleen na duidelijke afspraak en in de originele verpakking plaatsvinden.SVP een aankoopbon en een duidelijke storingsomschrijving bijvoegen.Van garantie uitgesloten zijn defecten door overbelasting,...
  • Seite 10 NUCLEAR-SERIES AMPLIFIER OWNER’S MANUAL GZNA 4330XII Features  1 Ohm stable Stereo / 2 Ohm bridged  Dual Mosfet power supply  Power & Protection indicator  Variable 12dB Bass boost (45Hz) (Channel 3/4)  Variable Phaseshift 0 – 180° (Channel 3/4) ...
  • Seite 11 Tools and materials you need  Screwdriver  Electric drill, 3 mm / 0.12” carbide drill bit  Mounting screws  Power wire min. 35 mm² / 2 AWG  Ground wire min. 35 mm² / 2 AWG  Speaker wire min. 2 x 2,5 mm² / 13 AWG Please note! ...

  • Seite 12: Power Connection

    Warning Chose a mounting position where all eclectic wires are protected from being damaged by sharp edges, heat or other conditions. +12Volt DC electrical connections must be fused on the battery side. Make sure your radio and all other devices will be turned off while connection your system. This amplifier has now internal fuse.
  • Seite 13 Controls and functions...

  • Seite 14: Controls And Functions

    Controls and functions Speaker terminals For connection of the speakers GND -> Ground connection Power terminals REM -> Remote antenna terminal BATT -> +12 Volt WHITE – OK Satus indication RED – Error Terminal for connection of the RCA wires. Cinch inputs To avoid failure, please use high quality RCA wires.

  • Seite 15: Connecting The Speaker

    Connecting the speaker...

  • Seite 16: Trimode Operation

    Trimode operation...

  • Seite 17: Specifications

    The capacitor and inductor values as written in the above table. The front and rear channels of this amplifier get this capability. Only the rear left and right channels are shown on the above pictures. Specifications Model GZNA 4330XII RMS Power @ 4 Ω 4 x 200 W (1% THD+N)

  • Seite 18: Troubleshooting Guide

    We reserve the right to make needed change or improvement to the product without informing customer about this in advance. De Garantie bepalingen van alle door ground zero geleverde producten is volgens wettelijke bepalingen geregeld, Een retourzending kan alleen na duidelijke afspraak en in de originele verpakking plaatsvinden.SVP een aankoopbon en een duidelijke storingsomschrijving bijvoegen.Van garantie uitgesloten zijn defecten door overbelasting,...
  • Seite 19 NUCLEAR-SERIES AMPLIFICATEUR MODE D‘EMPLOI GZNA 4330XII Signes Caractéristiques  1 Ohm stable Stéréo / 2 Ohm bridger  Double Alimentation Mosfet  Alimentation / protection par LED  12dB Bass boost réglable (45Hz) (Canal 3/4)  Phaseshift réglable 0 – 180° (Canal 3/4) ...

  • Seite 20: Installation De L'amplificateur

    Matériel et Outillage nécessaires à l’ installation  Tournevis à croix  Perceuse, mèche à métaux 3 mm  Vis de fixation  Câble d’alimentation min. 35 mm²  Câble de masse min. 35 mm² Câble haut- parleurs min. 2 x 2,5 mm² ...
  • Seite 21 Mise en garde: Montez ce système de façon à ce que les raccordements électroniques soient protégées d’éventuelles détériorations. Les câbles électriques +12V DC coté batterie doivent être protégés et prenez garde à ce que la Radio et/ou autres appareils soient éteints lors du branchement. Puisque cet étage terminal ne possède aucune protection intégrée, il est absolument nécessaire de rajouter un porte Fusible ANL contenu dans la boite de 200 A.
  • Seite 22 Connexion et réglages...
  • Seite 23 Connexion et réglages Raccordement haut-parleur Entrée des Branchement Haut-Parleur GND -> Entrée Masse Alimentation REM -> Entrée Remote BATT -> +12 Volt BLANC – OK Indicateur d'état ROUGET – PROTECTION A ces raccords, vous connectez le RCA. Pour éviter des Pertes de Son, utilisez, s'il Entrée RCA vous plaît, des RCA de haute qualité.

  • Seite 24: Branchement Des Haut Parleurs

    Branchement des Haut Parleurs...
  • Seite 25 Trimode fonction...

  • Seite 26: Données Techniques

    Vous pouvez retirer les valeurs de condensateur et de bobine du tableau se trouvant ci-dessuss, ces valeurs acceptent la sortie avant ou arriere de l'amplificateur. Dans les images ci-dessus, seulement les canaux arrières gauches et justes droits sont montrés. Données Techniques Model GZNA 4330XII RMS Power @ 4 Ω 4 x 200 W (1% THD+N)
  • Seite 27 We reserve the right to make needed change or improvement to the product without informing customer about this in advance. De Garantie bepalingen van alle door ground zero geleverde producten is volgens wettelijke bepalingen geregeld, Een retourzending kan alleen na duidelijke afspraak en in de originele verpakking plaatsvinden.SVP een aankoopbon en een duidelijke storingsomschrijving bijvoegen.Van garantie uitgesloten zijn defecten door overbelasting,...
  • Seite 28 NUCLEAR-SERIES VAHVISTIMEN KÄYTTÖOHJE GZNA 4330XII Ominaisuudet  1 Ohm vakaa Stereo / 2 Ohm sillattu  Dual Mosfet virtalähde  Virta & suojaus merkkivalot  Säädettävä 12dB Bassonkorostus (45Hz) (Kanavat 3/4)  Säädettävä vaiheenkääntö 0 – 180° (Kanavat 3/4) ...
  • Seite 29 Työkalut ja tarvikkeet mitä tarvitset vahvistimen asennukseen  Ruuvimeisseli  Porakone, 3 mm / 0.12” poranterä  Kiinnitysruuvit  Virtajohto min. 35 mm² / 2 AWG  Maadoitusjohto min. 35 mm² / 2 AWG  Kaiutinjohto min. 2 x 2,5 mm² / 13 AWG HUOM! ...
  • Seite 30 Varoitus! Valitse asennuspaikka siten että kaikki johdot ovat suojassa teräviltä kulmilta, lämmöltä tai muilta vauriollisilta olosuhteilta. Virtakaapeli tulee suojata päävirtasulakkeella mahdollisimman läheltä akkua. Varmista että ohjelmalähteesi ja kaikki muut järjestelmän laitteet ovat pois päältä kytkentöjä tehdessäsi. On ehdottoman tärkeää että käytät vahvistimen mukana toimitettavaa 200 ampeerin ANL-sulaketta. Katso tarkemmat kytkentäohjeet seuraavan sivun kytkentäkaaviosta.
  • Seite 31 Kytkimet ja toiminnot...
  • Seite 32 Kytkimet ja toiminnot Kaiutinliittimet Kaiutinjohdot GND -> Maadoitus Virtaliittimet REM -> Herätevirta BATT -> +12 Volttia Valkoinen – OK Tilan merkkivalot Punainen – virhe Signaalikaapelit. RCA- sisääntulot Häiriöiden välttämiseksi, käytä hyvälaatuisia RCA-johtoja. Sisääntulotasonsäätö Tällä säätimellä säädät sisääntulotason sopivaksi. Bassonkorostuksensäätö Bassontason säätöön portaattomalla korostuksella 0 +12 dB. Säädä...

  • Seite 33: Kaiuttimien Kytkentä

    Kaiuttimien kytkentä...
  • Seite 34 Trimode käyttö...

  • Seite 35: Tekniset Tiedot

    Kondensaattoreiden ja kelojen arvot löydät alla olevasta taulukosta. Tässä vahvistimessa on etu ja takakanavissa tämä kytkentä mahdollisuus. Ainoastaan vasen ja oikea takakanava on näytetty oheisessa esimerkki kuvassa. Tekniset tiedot Malli GZNA 4330XII RMS teho @ 4 Ω 4 x 200 W (1% THD+N)
  • Seite 36 We reserve the right to make needed change or improvement to the product without informing customer about this in advance. De Garantie bepalingen van alle door ground zero geleverde producten is volgens wettelijke bepalingen geregeld, Een retourzending kan alleen na duidelijke afspraak en in de originele verpakking plaatsvinden.SVP een aankoopbon en een duidelijke storingsomschrijving bijvoegen.Van garantie uitgesloten zijn defecten door overbelasting,...
