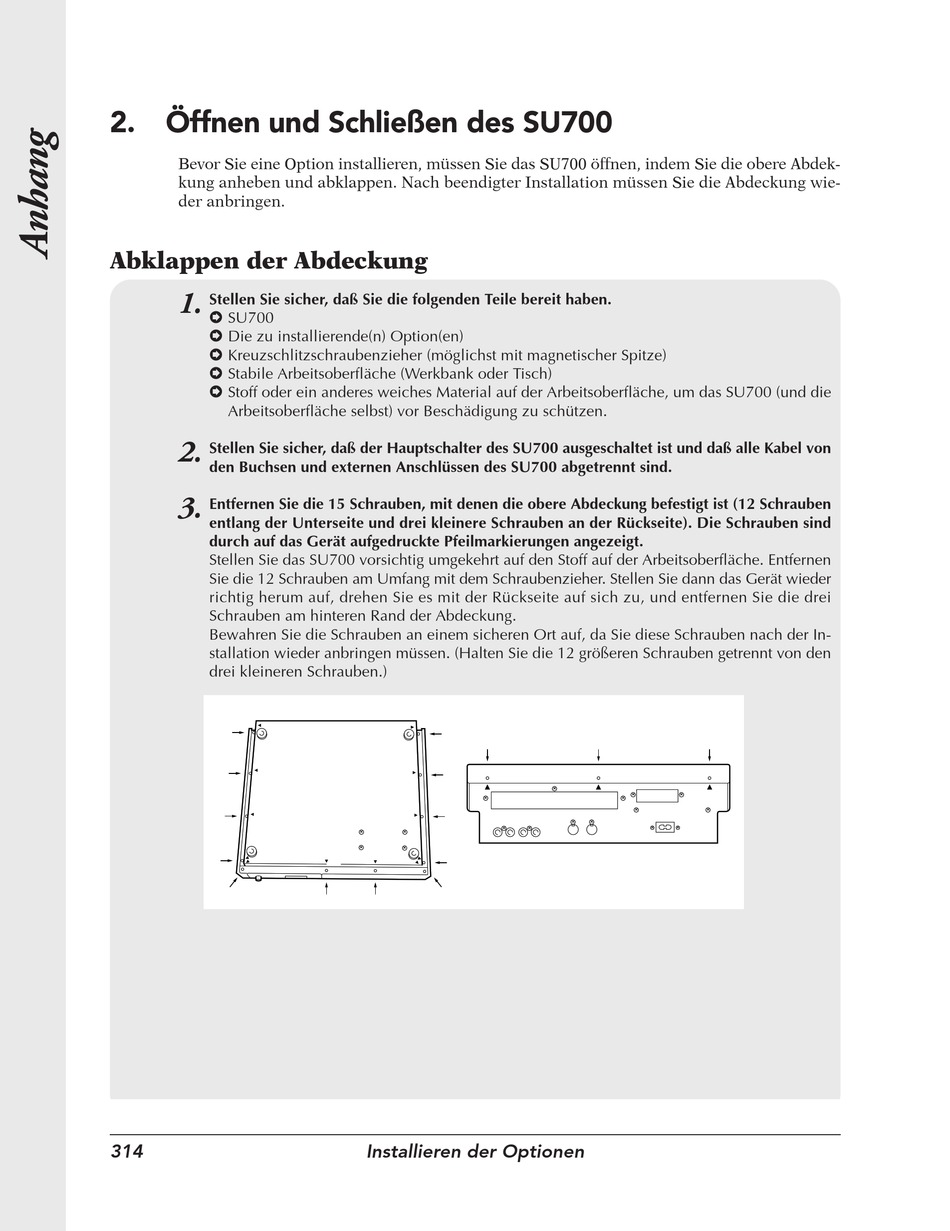

2. Öffnen und Schließen des SU700
Bevor Sie eine Option installieren, müssen Sie das SU700 öffnen, indem Sie die obere Abdek-
kung anheben und abklappen. Nach beendigter Installation müssen Sie die Abdeckung wie-
der anbringen.
Abklappen der Abdeckung
1.
Stellen Sie sicher, daß Sie die folgenden Teile bereit haben.
π SU700
π Die zu installierende(n) Option(en)
π Kreuzschlitzschraubenzieher (möglichst mit magnetischer Spitze)
π Stabile Arbeitsoberfläche (Werkbank oder Tisch)
π Stoff oder ein anderes weiches Material auf der Arbeitsoberfläche, um das SU700 (und die
Arbeitsoberfläche selbst) vor Beschädigung zu schützen.
2.
Stellen Sie sicher, daß der Hauptschalter des SU700 ausgeschaltet ist und daß alle Kabel von
den Buchsen und externen Anschlüssen des SU700 abgetrennt sind.
3.
Entfernen Sie die 15 Schrauben, mit denen die obere Abdeckung befestigt ist (12 Schrauben
entlang der Unterseite und drei kleinere Schrauben an der Rückseite). Die Schrauben sind
durch auf das Gerät aufgedruckte Pfeilmarkierungen angezeigt.
Stellen Sie das SU700 vorsichtig umgekehrt auf den Stoff auf der Arbeitsoberfläche. Entfernen
Sie die 12 Schrauben am Umfang mit dem Schraubenzieher. Stellen Sie dann das Gerät wieder
richtig herum auf, drehen Sie es mit der Rückseite auf sich zu, und entfernen Sie die drei
Schrauben am hinteren Rand der Abdeckung.
Bewahren Sie die Schrauben an einem sicheren Ort auf, da Sie diese Schrauben nach der In-
stallation wieder anbringen müssen. (Halten Sie die 12 größeren Schrauben getrennt von den
drei kleineren Schrauben.)
314
Installieren der Optionen
