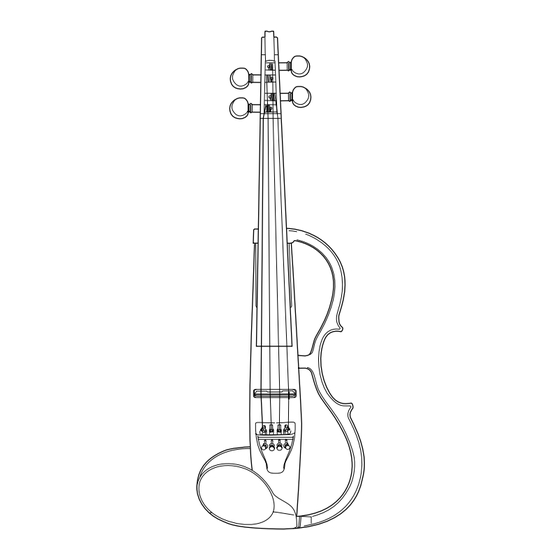

SV130/SV130S
Bedienungsanleitung
Herzlichen Glückwunsch!
Vielen Dank für den Kauf der Yamaha Silent Violin. Damit Sie das Potential
Ihrer Silent Violin vollständig nutzen können, raten wir Ihnen, die Bedienungs-
anleitung vor Gebrauch aufmerksam durchzulesen. Bewahren Sie die Anleitung
danach für später anfallende Fragen sorgfältig auf.
Vorsichtsmaßnahmen ................................................... 2
Instrument/Zubehör ...................................................... 3
Teilebezeichnungen ...................................................... 4
Vorbereitung und Einstellung ...................................... 6
■ Stimmen ..................................................................................... 6
■ Schulterstütze ............................................................................. 7
■ Karbonbogen (im Lieferumfang der SV130S) ............................. 7
■ Auswechseln der Saiten ............................................................. 7
Stromversorgung .......................................................... 9
■ Batteriebetrieb ............................................................................ 9
■ Netzbetrieb ................................................................................. 9
Anschluss externer Geräte ........................................ 10
■ AUX IN-Buchse ......................................................................... 11
■ LINE OUT-Buchse .................................................................... 11
Bedienung .................................................................... 12
Halleffekt ...................................................................... 12
Technische Daten ........................................................ 13
Inhalt
1

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Yamaha SILENT VIOLIN SV130

  • Seite 1: Inhaltsverzeichnis

    SV130/SV130S Bedienungsanleitung Herzlichen Glückwunsch! Vielen Dank für den Kauf der Yamaha Silent Violin. Damit Sie das Potential Ihrer Silent Violin vollständig nutzen können, raten wir Ihnen, die Bedienungs- anleitung vor Gebrauch aufmerksam durchzulesen. Bewahren Sie die Anleitung danach für später anfallende Fragen sorgfältig auf.
  • Seite 2: Einsatzort

    Halten Sie in einem solchen Fall bitte einfach etwas Abstand zu den betroffenen Geräten ein. schließen bzw. Trennen von anderen Geräten immer aus YAMAHA kann nicht für Schäden haftbar • Zur Vorbeugung einer möglichen Beschädigung des gemacht werden, die auf falsche Bedienung Instruments sowie anderer Geräte (Verstärkeranlage oder unsachgemäßen Gebrauch zurückzu-...
  • Seite 3: Instrument/Zubehör

    * Die mitgelieferte Batterie dient SV130 mit Saiten lediglich zum Zwecke der Funktionsprüfung. • Stereo-Ohrhörer • Audiokabel • Schulterstütze : KUN Yamaha Special SV130S Die folgenden Teile sind Ergänzungen zum SV130 Paket. • Karbonbogen : 4/4-Größe • Koffer • Kolophonium :PIRASTRO Schwarz 9005...
  • Seite 4: Teilebezeichnungen

    Teilebezeichnungen ● Oberseite Stimmwirbel Obersattel Hals Griffbrett 4. Saite (G) 2. Saite (A) 3. Saite (D) 1. Saite (E) Korpus Steg Rahmen Kinnhalter Stegauflage Feinstimmer Saitenhalter...
  • Seite 5: Bedienelemente

    ● Bedienelemente VOLUME-Regler (Lautstärke) REVERB-Schalter POWER-Schalter (Halleffekt) (Ein/Aus) ROOM/HALL 1/HALL 2 REV. ON/ON/OFF Anzeigelampe DC-IN 9-12V-Buchse (für Netzadapter) Kabelhalter LINE OUT-Buchse (Ausgang) : für normalen Stereo-Klinkenstecker PHONES-Buchse (für Stereo-Ohrhörer) : für Stereo-Miniklinkenstecker AUX IN-Buchse (Eingang) : für Stereo-Miniklinkenstecker AUX VOL-Regler (AUX-Lautstärke)
  • Seite 6: Vorbereitung Und Einstellung

    Vorbereitung und Einstellung ■ Stimmen Das Instrument wird mit noch nicht angebrachtem Steg geliefert. Stellen Sie zu- nächst den Steg unter die Saiten, um diese dann zu stimmen. • Die tiefste Nut des Stegs ist zur Aufnahme der 1. Saite (E) vorgesehen, die Nut am anderen Ende für 4.
  • Seite 7: Schulterstütze

    ■ Schulterstütze Schulterstütze Die als Zubehör gelieferte Schulterstütze gibt beim Halten des Instruments zwischen Kinn und Schulter zusätzliche Unterstützung. Stecken Sie die Stütze, wie in der Abbildung gezeigt, je nach Stifte Spielhaltung in zwei der drei Löcher an der Un- terseite des Instruments.
  • Seite 8 Hängen Sie die Kugel (am Ende der Saite) in Feinstimmerkerbe die Kerbe des Feinstimmers ein. Achten Sie dar- auf, dass die Kugel richtig in der Kerbe liegt. Kugel Führen Sie das andere Ende der Saite durch das Loch im Wirbel. Achten Sie darauf, dass bei der 1.
  • Seite 9: Stromversorgung

    Stromversorgung Die Silent Violin kann entweder mit Batterie- oder Netzstrom betrieben wer- den. Stellen Sie den POWER-Schalter an der Unterseite auf OFF (aus), bevor Sie Batterien einlegen/auswechseln oder den Netzadapter anschließen. ■ Batteriebetrieb Batteriefachdeckel Entfernen Sie den Batteriefachdeckel an der Unter- Batterien seite des Instruments.
  • Seite 10: Anschluss Externer Geräte

    Anschluss externer Geräte Silent Violin Batterien (R6 bzw. SUM-3, AA) • Gebrauch des Kabelhalters Legen Sie das Kabel des Netzadapters in den Kabelhalter (damit der Stecker nicht versehentlich herausgezogen wird). oder Netzadapter Kabelhalter (Sonderzubehör) Steckdose DC-IN 9-12V LINE OUT Stereo-Ohrhörer PHONES AUX IN Aktivlautsprecher...
  • Seite 11: Aux In-Buchse

    ■ AUX IN-Buchse ■ LINE OUT-Buchse • An die AUX IN-Buchse an der Seite des Instru- • Über die LINE OUT-Buchse an der Seite des Instruments kann das von der Silent Violin er- ments können Sie eine externe Stereo-Signal- zeugte Tonsignal an ein externes Audiogerät aus- quelle anschließen.
  • Seite 12: Bedienung

    Bedienung Stellen Sie den POWER-Schalter an der Unterseite des Instruments auf ON. Die Anzeigelampe leuch- tet nun zur Bestätigung grün. Schließen Sie die Stereo-Ohrhörer an die PHONES- Buchse an der Seite des Instruments an, und achten Sie auf seitenrichtiges Tragen der Ohrhörer (L = links;...
  • Seite 13: Technische Daten

    Technische Daten Hals : Ahorn Korpus : Fichte Griffbrett : Ebenholz Wirbel : Ebenholz-Kunstharz-Verbundmaterial Steg : Ahorn (Aubert) Rahmen/Kinnhalter/Saitenhalter : ABS-Kunstharz Feinstimmer : 4 Stück (Wittner) Saiten : mit Kugel am einen Ende Tonabnehmer : piezoelektrisch (unter dem Steg) Anschlussbuchsen/Bedienelemente •...
