RF IS M... FL
Montage- und Anschlussanleitung / Funk-Induktivsensor
Mounting and wiring instructions / Wireless inductive sensor
Instructions de montage et de câblage / Capteur inductif sans fil
Français
Montage non affleurant
Taille S n S r
[mm] [mm]
M8 2 1,8...2,2 1,62
M12 6 5,4...6,6 4,86
M18 10 9...11
M30 23 20,7...
25,3
Montage affleurant*
Taille S n [mm] Aluminium
M8
M12
M18
M30
*les valeurs dépendent du matériau de montage et des conditions de
montage.
Instructions de montage
L'appareil peut être monté affleurant ou non affleurant. La position de
montage est sans importance. L'appareil peut être déplacé même en
cours d'utilisation.
Les capteurs inductifs sans fil peuvent être installés de manière aff-
leurante ou non. Pour le montage, observer les conditions suivantes:
«Espace libre», «Interférence», «Couple de serrage» et
«Surface avant».
Le montage affleurant et la présence d'objets métalliques dans la
zone de détection de l'appareil réduisent sa portée maximale.

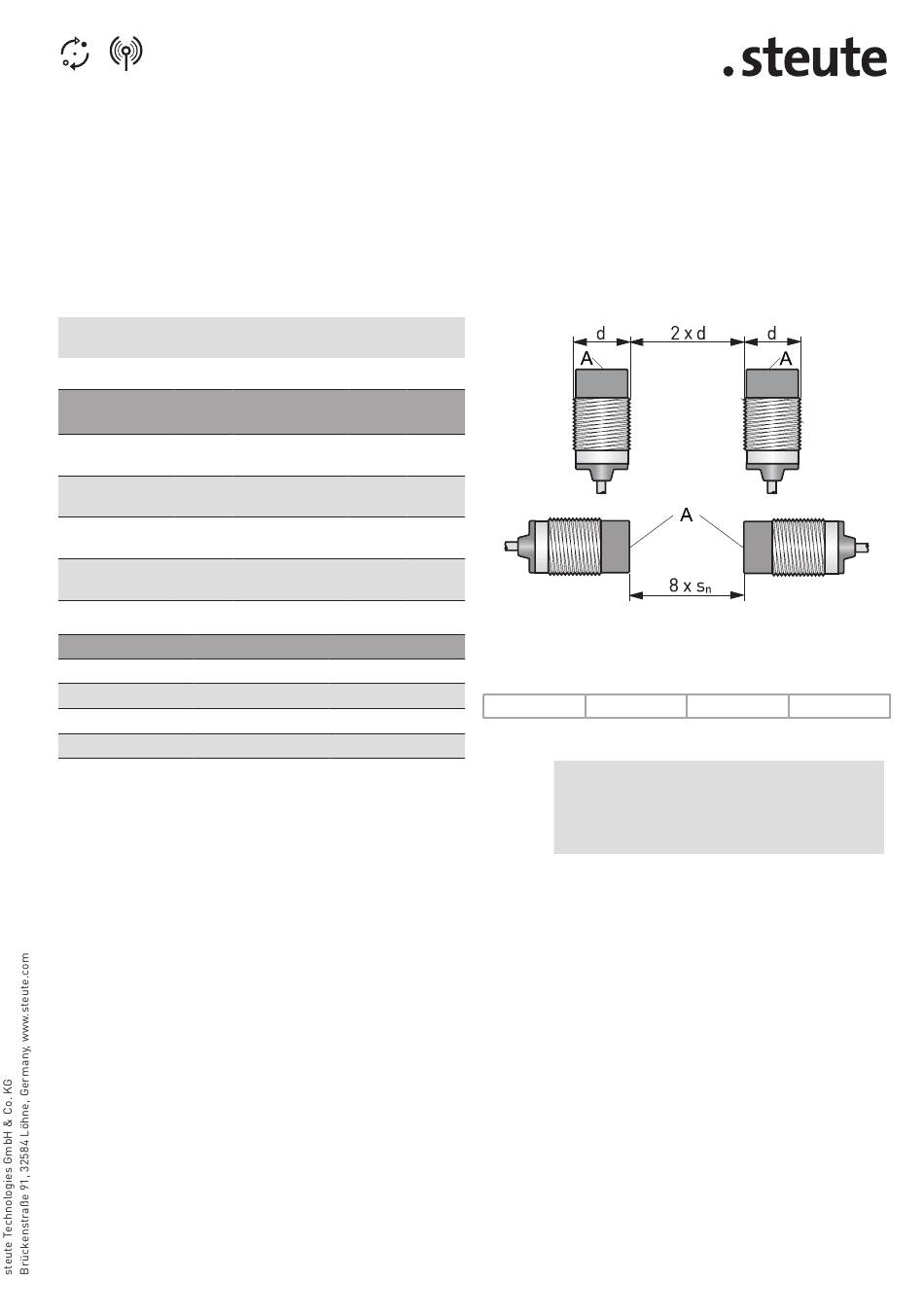

Interférence
Au cas où des capteurs inductifs sans fil de même type de construc-
tion sont utilisés côte à côte, les oscillateurs pour la génération du
champ électromagnétique peuvent se mette en interaction. Cet effet
n'est pas voulu et peut occasionner des pannes de commutation. Pour
éviter cela, les distances montrées entre les capteurs de proximité in-
ductifs sont à respecter.
S a S u R [%] H [%]
[mm] [mm]
1,62... 10 N/A
2,42
4,86... 10 N/A
7,26
8,1 8,1... 10 N/A
12,1
18,63 18,63... 10 N/A
27,83
S n [mm] Acier
1,2 1,2
4,2 4,0
6,6 6,3
15 12,4
Schéma 1: Résistance mécanique
Couple de serrage
Les capteurs inductifs sans fil sont des couples de serrage faibles:
M8: 8 Nm M12: 10 Nm
Surface avant
AVIS
La face avant est sensible aux chocs et se casse
rapidement. Ne pas utiliser la surface frontale
comme butée ou la soumettre à une pression.
La partie du capteur est partiellement composée de ferrite. Il est très
sensible à l'impact. Ne jamais utiliser la surface avant comme butée.
Nettoyage
- Pour un nettoyage humide: utiliser de l'eau ou un nettoyant doux,
non abrasif, qui ne raye pas.
- Ne pas utiliser de nettoyants ou solvants agressifs.
Nettoyer le boîtier uniquement à l'extérieur. Nettoyer le boîtier avec
des nettoyants ménagers. Ne pas utiliser de l'air comprimé
pour nettoyer.
Entretien
En cas de fonctionnement dans un environnement difficile, il est
recommandé d'effectuer un entretien régulier qui consiste à:
1. Enlever toute saleté restante.
2. Contrôle du boîtier et du câble de raccordement sur des
endommagements.
3. Contrôler la fonction.
Elimination des déchets
- Observer les dispositions nationales, locales et légales pour
l'élimination.
- Trier les déchets pour le recyclage. Les piles utilisées sont à éliminer
de manière appropriée.
6 / 12
M18: 25 Nm M30: 75 Nm
