Technisches Handbuch Präsenzmelder SCN-P/G360XX.02

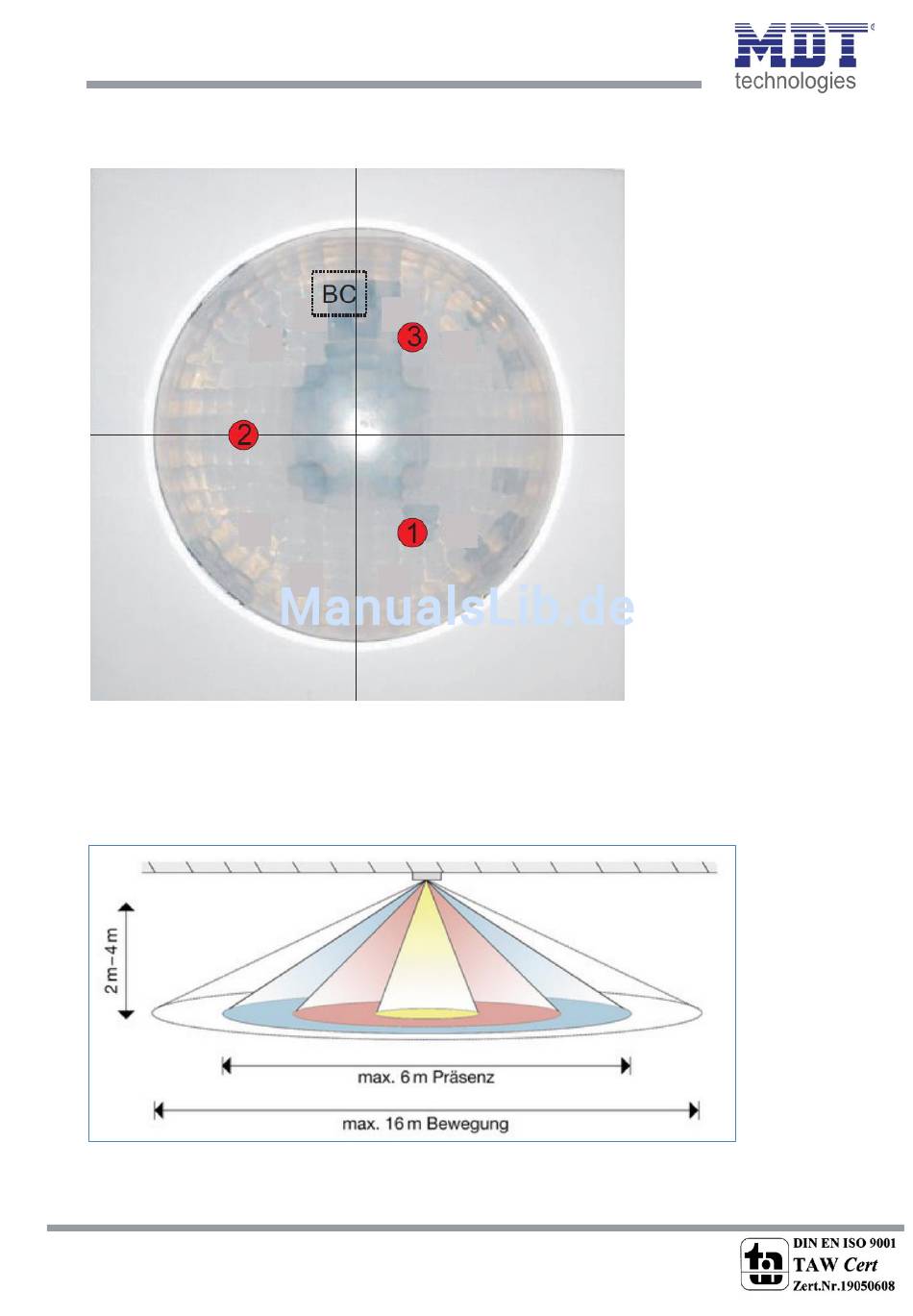

Auf dem nachfolgenden Bild ist die Anordnung der einzelnen Sensoren, bezeichnet mit 1=Sensor 1
bis 4 für Sensor 3, für den 3-fachen Präsenzmelder zu sehen. Die Busklemme ist zur Orientierung mit
BC gekennzeichnet:

Abbildung 3: Anordnung der Sensoren und Leuchtdioden SCN-P/G360X3.01

Der Präsenzmelder sollte möglichst in der Mitte des Raums platziert werden. Für die Konstant Licht
Regelung ist es wichtig, dass der Melder mindestens 60cm von der nächsten Leuchte entfernt
montiert wird und in der Linie der mittleren Leuchten Gruppe platziert wird.
Das nachfolgende Bild zeigt den Erfassungsbereich des Präsenzmelders:

Abbildung 4: Erfassungsbereich SCN-P360x4.01

MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1
6
Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de
