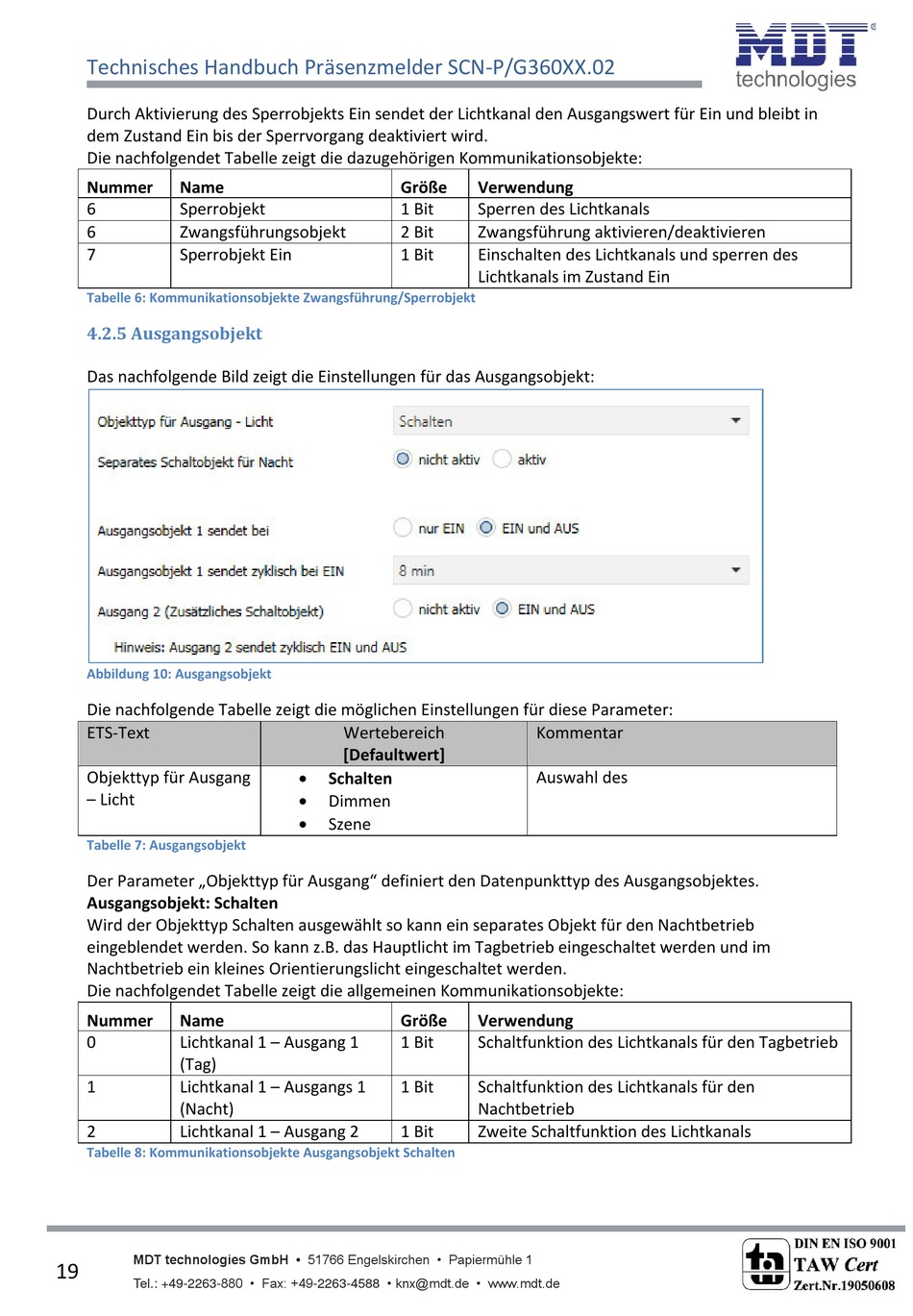

Technisches Handbuch Präsenzmelder SCN-P/G360XX.02
Durch Aktivierung des Sperrobjekts Ein sendet der Lichtkanal den Ausgangswert für Ein und bleibt in
dem Zustand Ein bis der Sperrvorgang deaktiviert wird.
Die nachfolgendet Tabelle zeigt die dazugehörigen Kommunikationsobjekte:
Nummer Name
6 Sperrobjekt
6 Zwangsführungsobjekt
7 Sperrobjekt Ein
Tabelle 6: Kommunikationsobjekte Zwangsführung/Sperrobjekt

4.2.5 Ausgangsobjekt

Das nachfolgende Bild zeigt die Einstellungen für das Ausgangsobjekt:

Abbildung 10: Ausgangsobjekt

Die nachfolgende Tabelle zeigt die möglichen Einstellungen für diese Parameter:
ETS-Text
Objekttyp für Ausgang
– Licht

Tabelle 7: Ausgangsobjekt

Der Para eter „O jektt p für Ausga g" defi iert de Date pu ktt p des Ausga gso jektes.
Ausgangsobjekt: Schalten
Wird der Objekttyp Schalten ausgewählt so kann ein separates Objekt für den Nachtbetrieb
eingeblendet werden. So kann z.B. das Hauptlicht im Tagbetrieb eingeschaltet werden und im
Nachtbetrieb ein kleines Orientierungslicht eingeschaltet werden.
Die nachfolgendet Tabelle zeigt die allgemeinen Kommunikationsobjekte:
Nummer Name
Lichtkanal 1 – Ausgang 1
0
(Tag)
Lichtkanal 1 – Ausgangs 1
1
(Nacht)
Lichtkanal 1 – Ausgang 2
2

Tabelle 8: Kommunikationsobjekte Ausgangsobjekt Schalten

MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1
19
Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de
Größe
1 Bit
2 Bit
1 Bit
Wertebereich
[Defaultwert]

Schalten

Dimmen

Szene
Größe
1 Bit
1 Bit
1 Bit
Verwendung
Sperren des Lichtkanals
Zwangsführung aktivieren/deaktivieren
Einschalten des Lichtkanals und sperren des
Lichtkanals im Zustand Ein
Kommentar
Auswahl des
Verwendung
Schaltfunktion des Lichtkanals für den Tagbetrieb
Schaltfunktion des Lichtkanals für den
Nachtbetrieb
Zweite Schaltfunktion des Lichtkanals
