4.2.4 Zwangsführungsobjekt/Sperrobjekt

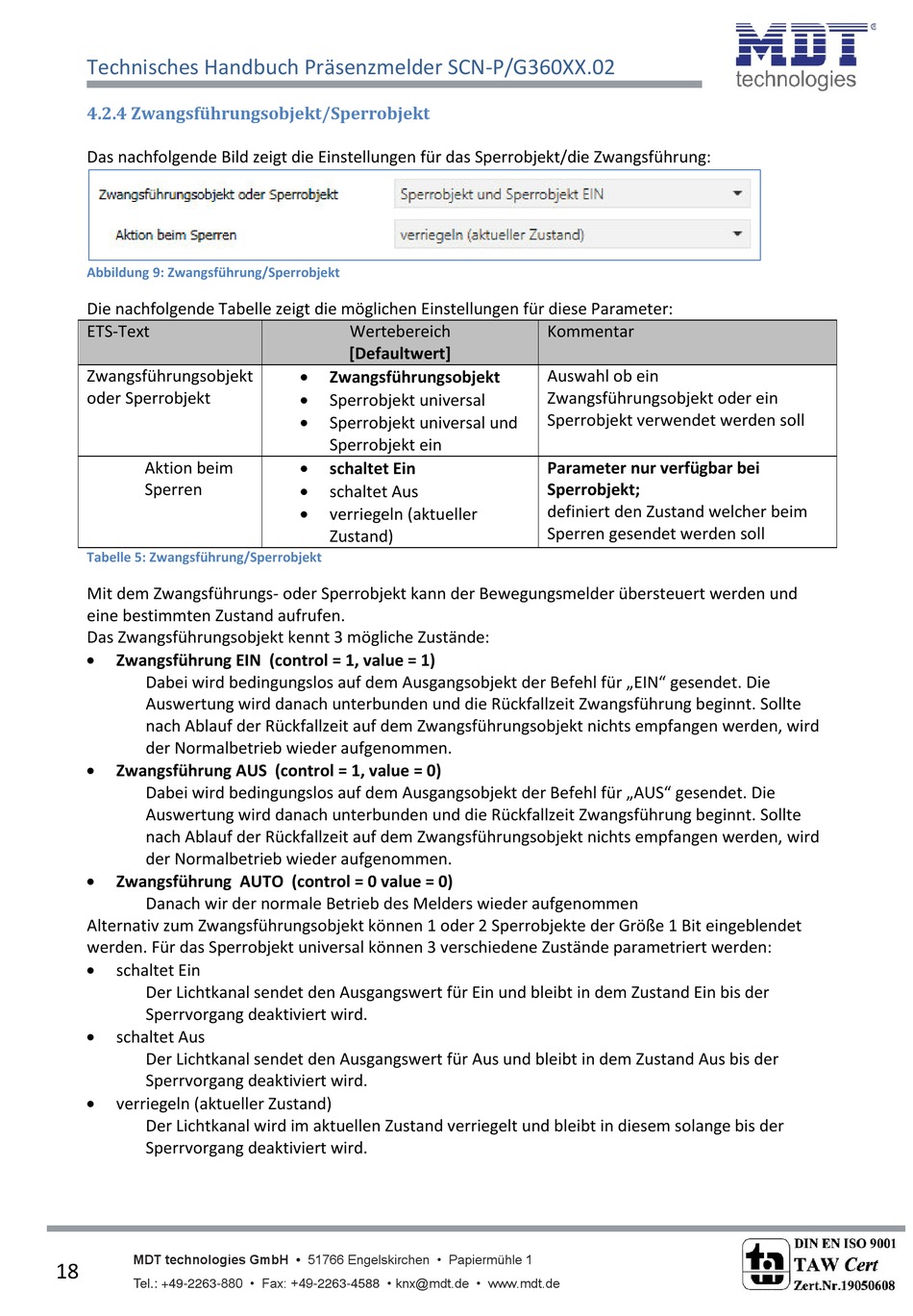

Das nachfolgende Bild zeigt die Einstellungen für das Sperrobjekt/die Zwangsführung:
Abbildung 9: Zwangsführung/Sperrobjekt
Die nachfolgende Tabelle zeigt die möglichen Einstellungen für diese Parameter:
ETS-Text
Zwangsführungsobjekt
oder Sperrobjekt
Aktion beim
Sperren
Tabelle 5: Zwangsführung/Sperrobjekt
Mit dem Zwangsführungs- oder Sperrobjekt kann der Bewegungsmelder übersteuert werden und
eine bestimmten Zustand aufrufen.
Das Zwangsführungsobjekt kennt 3 mögliche Zustände:

Zwangsführung EIN (control = 1, value = 1)
Da ei ird edi gu gslos auf de Ausga gso jekt der Befehl für „EIN" gese det. Die
Auswertung wird danach unterbunden und die Rückfallzeit Zwangsführung beginnt. Sollte
nach Ablauf der Rückfallzeit auf dem Zwangsführungsobjekt nichts empfangen werden, wird
der Normalbetrieb wieder aufgenommen.

Zwangsführung AUS (control = 1, value = 0)
Da ei ird edi gu gslos auf de Ausga gso jekt der Befehl für „AUS" gese det. Die
Auswertung wird danach unterbunden und die Rückfallzeit Zwangsführung beginnt. Sollte
nach Ablauf der Rückfallzeit auf dem Zwangsführungsobjekt nichts empfangen werden, wird
der Normalbetrieb wieder aufgenommen.

Zwangsführung AUTO (control = 0 value = 0)
Danach wir der normale Betrieb des Melders wieder aufgenommen
Alternativ zum Zwangsführungsobjekt können 1 oder 2 Sperrobjekte der Größe 1 Bit eingeblendet
werden. Für das Sperrobjekt universal können 3 verschiedene Zustände parametriert werden:

schaltet Ein
Der Lichtkanal sendet den Ausgangswert für Ein und bleibt in dem Zustand Ein bis der
Sperrvorgang deaktiviert wird.

schaltet Aus
Der Lichtkanal sendet den Ausgangswert für Aus und bleibt in dem Zustand Aus bis der
Sperrvorgang deaktiviert wird.

verriegeln (aktueller Zustand)
Der Lichtkanal wird im aktuellen Zustand verriegelt und bleibt in diesem solange bis der
Sperrvorgang deaktiviert wird.
