MDT Technologies SCN-P360L2.03 Betriebsanleitung

Präsenzmelder 360° L2 IP44 - Presence Detector 360° L2 IP44
Technische Daten
Technical Data
Reichweite*
Range*
Präsenz*
Presence*
Empfindlichkeit
Sensitivity
Erfassungswinkel
Angle of coverage
Dynamikbereich Lichtsensor
Range of light sensor
Spezifikation KNX Schnittstelle
Specification KNX interface
KNX Applikationsprogramm
KNX Application
Max. Kabelquerschnitt
Max. conductor cross section
KNX Busklemme
KNX screw terminal
Versorgungsspannung
Power Supply
Leistungsaufnahme KNX Bus typ.
Power consumption KNX bus typ.
Umgebungstemperatur
Ambient temperature range
Schutzart
Protection classification
Abmessungen (Durchmesser x Tiefe)
Dimensions (Diameter x Height)
Bohrdurchmesser
Drill hole diameter
Einbautiefe
Installation depth
* bei einer maximalen Einbauhöhe von 4 m.
* at maximum mounting height of 4 m.
MDT technologies GmbH 51766 Engelskirchen
•
Phone: + 49 - 2263 - 880 knx@mdt.de www.mdt.de
• •
Stand: 0823
SCN-P360L2.03
Ø 9 m
Ø 5 m
einstellbar in 10 Stufen
adjustable in 10 steps
360°
5 ... 1000 Lux
TP-256 mit Long Frame Unterstützung
TP-256 with Long Frame Support
ab ETS 4
from ETS 4
Ø 0,8 mm, starr
Ø 0,8 mm, solid core
KNX Bus
< 0,3 W
0 ... 40 °C
IP44
Ø 42 mm x 48 mm
Ø 32 mm
41 mm
Papiermühle 1
•
Betriebsanleitung Präsenzmelder 360° L2 IP44
SCN-P360L2.03,
nur für autorisiertes Elektrofachpersonal
Operating Instructions Presence Detector 360° L2 IP44
SCN-P360L2.03,
for authorised electricians only
Allgemeine Sicherheitshinweise - Important safety notes
Lebensgefahr durch elektrischen Strom -
• Das Gerät darf nur von Elektrofachkräften montiert und angeschlossen werden. Beachten sie die länderspezifischen
Vorschriften sowie die gültigen KNX-Richtlinien. Die Geräte sind für den Betrieb in der Europäischen Union und im
Vereinigten Königreich zugelassen und tragen das CE und UKCA Zeichen.
Die Verwendung in den USA und Kanada ist nicht gestattet.
Installation and commissioning of the device only be carried out by authorised electricians. The relevant standards,
directives, regulations and instructions must be observed. The devices are approved for operation in the European Union
and in the United Kingdom. The products are respectively marked with the CE and UKCA symbols.
Use in USA and Canada is prohibited.

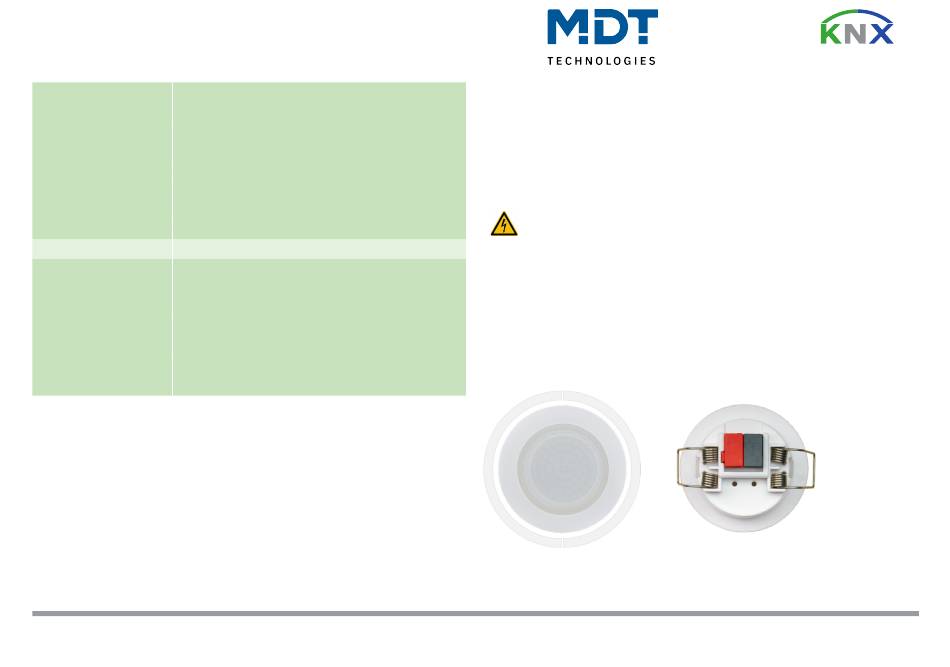

Anschlussklemmen, Bedien- und Anzeigeelemente
Terminals, Operating and Display
Frontansicht - Front view
2
3
4 4
S1 S2
1 - Busanschlussklemme 3 - Rote Programmier LED
- KNX busconnection terminal - Red programming LED
2 - Programmiertaster (Reedschalter) 4 - LED, Nachtlicht (Weiß) /Bewegung (Grün)
- Programming button (reed switch) - LED night light (white)
Technische Änderungen und Irrtümer vorbehalten. Abbildungen können abweichen.
Technical modifications and corrections may be made without notice. Images may differ.
Danger High Voltage
Rückansicht - Back view
1
Sx - Sensor Richtung (Bereiche sind überlagernd)
- Sensor direction (Areas are overlapping)
/motion (green)
-
®
ZZP360L203 -
