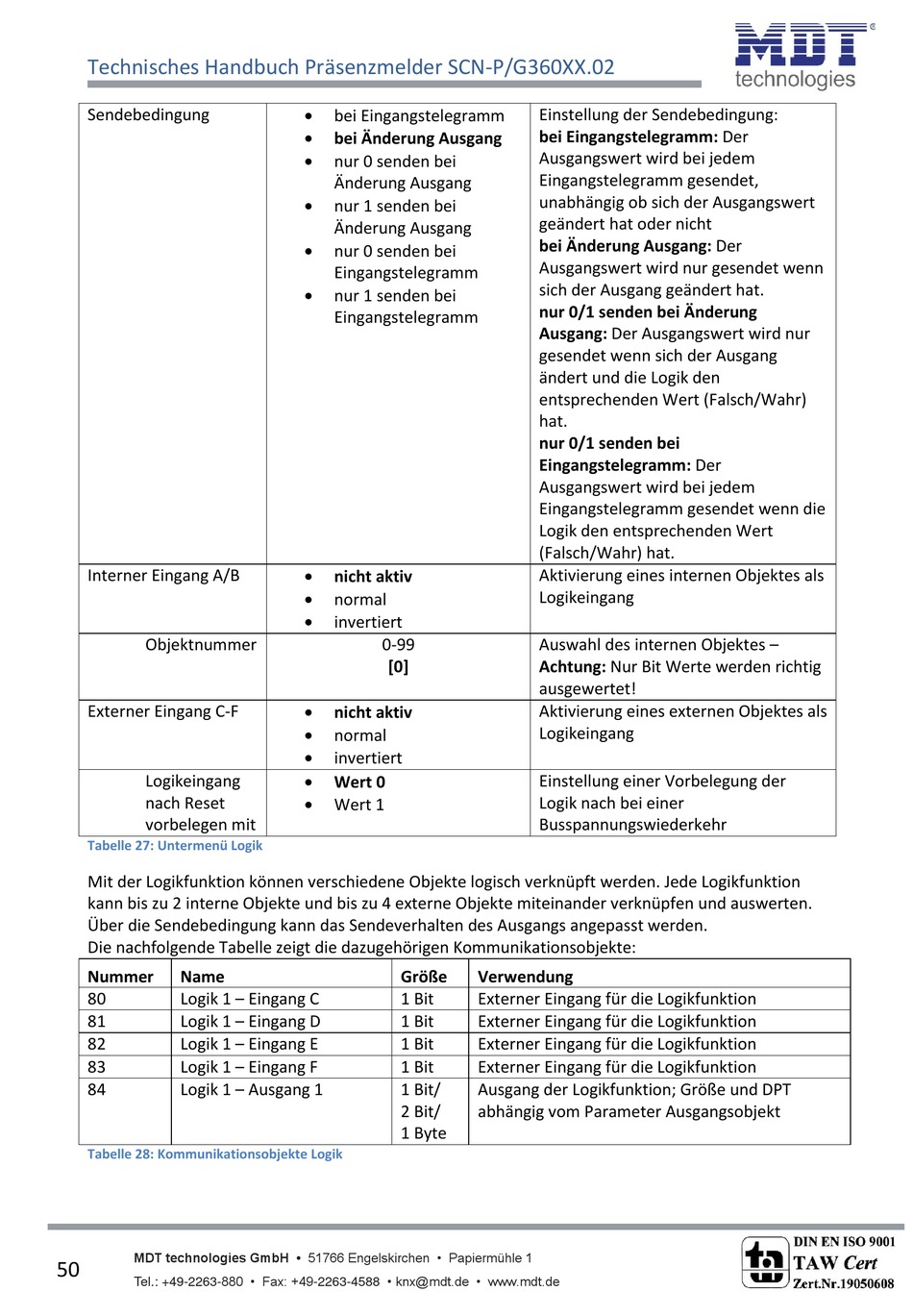

Technisches Handbuch Präsenzmelder SCN-P/G360XX.02
Sendebedingung
Interner Eingang A/B
Objektnummer
Externer Eingang C-F
Logikeingang
nach Reset
vorbelegen mit
Tabelle 27: Untermenü Logik
Mit der Logikfunktion können verschiedene Objekte logisch verknüpft werden. Jede Logikfunktion
kann bis zu 2 interne Objekte und bis zu 4 externe Objekte miteinander verknüpfen und auswerten.
Über die Sendebedingung kann das Sendeverhalten des Ausgangs angepasst werden.
Die nachfolgende Tabelle zeigt die dazugehörigen Kommunikationsobjekte:
Nummer Name
Logik 1 – Eingang C
80
Logik 1 – Eingang D
81
Logik 1 – Eingang E
82
Logik 1 – Eingang F
83
Logik 1 – Ausgang 1
84

Tabelle 28: Kommunikationsobjekte Logik

MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1
50
Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de

bei Eingangstelegramm

bei Änderung Ausgang

nur 0 senden bei
Änderung Ausgang

nur 1 senden bei
Änderung Ausgang

nur 0 senden bei
Eingangstelegramm

nur 1 senden bei
Eingangstelegramm

nicht aktiv

normal

invertiert
0-99
[0]

nicht aktiv

normal

invertiert

Wert 0

Wert 1
Größe
1 Bit
1 Bit
1 Bit
1 Bit
1 Bit/
2 Bit/
1 Byte
Einstellung der Sendebedingung:
bei Eingangstelegramm: Der
Ausgangswert wird bei jedem
Eingangstelegramm gesendet,
unabhängig ob sich der Ausgangswert
geändert hat oder nicht
bei Änderung Ausgang: Der
Ausgangswert wird nur gesendet wenn
sich der Ausgang geändert hat.
nur 0/1 senden bei Änderung
Ausgang: Der Ausgangswert wird nur
gesendet wenn sich der Ausgang
ändert und die Logik den
entsprechenden Wert (Falsch/Wahr)
hat.
nur 0/1 senden bei
Eingangstelegramm: Der
Ausgangswert wird bei jedem
Eingangstelegramm gesendet wenn die
Logik den entsprechenden Wert
(Falsch/Wahr) hat.
Aktivierung eines internen Objektes als
Logikeingang
Auswahl des internen Objektes –
Achtung: Nur Bit Werte werden richtig
ausgewertet!
Aktivierung eines externen Objektes als
Logikeingang
Einstellung einer Vorbelegung der
Logik nach bei einer
Busspannungswiederkehr
Verwendung
Externer Eingang für die Logikfunktion
Externer Eingang für die Logikfunktion
Externer Eingang für die Logikfunktion
Externer Eingang für die Logikfunktion
Ausgang der Logikfunktion; Größe und DPT
abhängig vom Parameter Ausgangsobjekt
