Technisches Handbuch Präsenzmelder SCN-P/G360XX.02

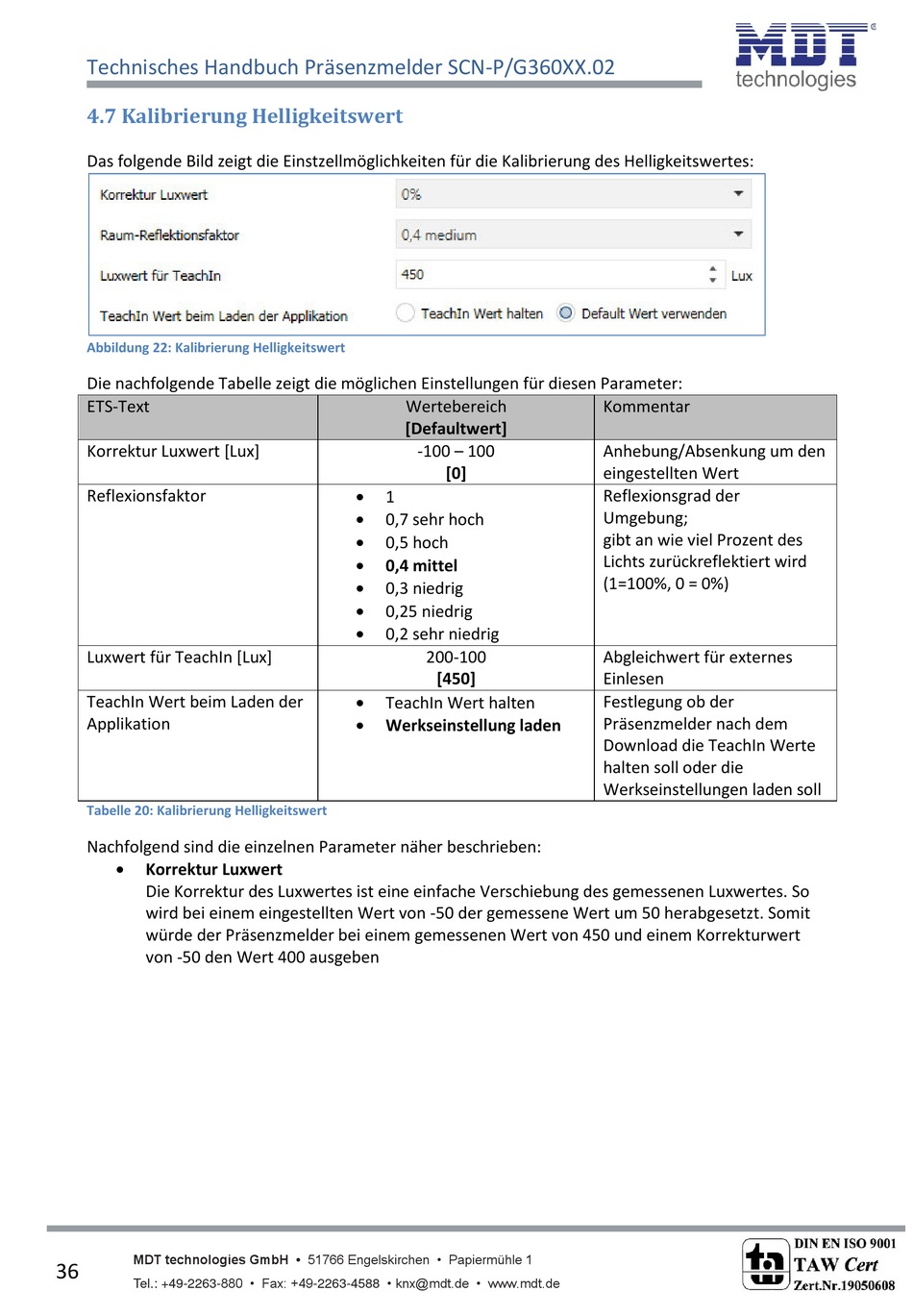

4.7 Kalibrierung Helligkeitswert

Das folgende Bild zeigt die Einstzellmöglichkeiten für die Kalibrierung des Helligkeitswertes:

Abbildung 22: Kalibrierung Helligkeitswert

Die nachfolgende Tabelle zeigt die möglichen Einstellungen für diesen Parameter:
ETS-Text
Korrektur Luxwert [Lux]
Reflexionsfaktor
Luxwert für TeachIn [Lux]
TeachIn Wert beim Laden der
Applikation

Tabelle 20: Kalibrierung Helligkeitswert

Nachfolgend sind die einzelnen Parameter näher beschrieben:

Korrektur Luxwert
Die Korrektur des Luxwertes ist eine einfache Verschiebung des gemessenen Luxwertes. So
wird bei einem eingestellten Wert von -50 der gemessene Wert um 50 herabgesetzt. Somit
würde der Präsenzmelder bei einem gemessenen Wert von 450 und einem Korrekturwert
von -50 den Wert 400 ausgeben
MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1
36
Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de
Wertebereich
[Defaultwert]
-100 – 100
[0]

1

0,7 sehr hoch

0,5 hoch

0,4 mittel

0,3 niedrig

0,25 niedrig

0,2 sehr niedrig
200-100
[450]

TeachIn Wert halten

Werkseinstellung laden
Kommentar
Anhebung/Absenkung um den
eingestellten Wert
Reflexionsgrad der
Umgebung;
gibt an wie viel Prozent des
Lichts zurückreflektiert wird
(1=100%, 0 = 0%)
Abgleichwert für externes
Einlesen
Festlegung ob der
Präsenzmelder nach dem
Download die TeachIn Werte
halten soll oder die
Werkseinstellungen laden soll
