Abbildung 25: Verhalten Proportionale Zonenregelung - MDT Technologies SCN-P360D3.02 Handbuch

Technisches Handbuch Präsenzmelder SCN-P/G360XX.02

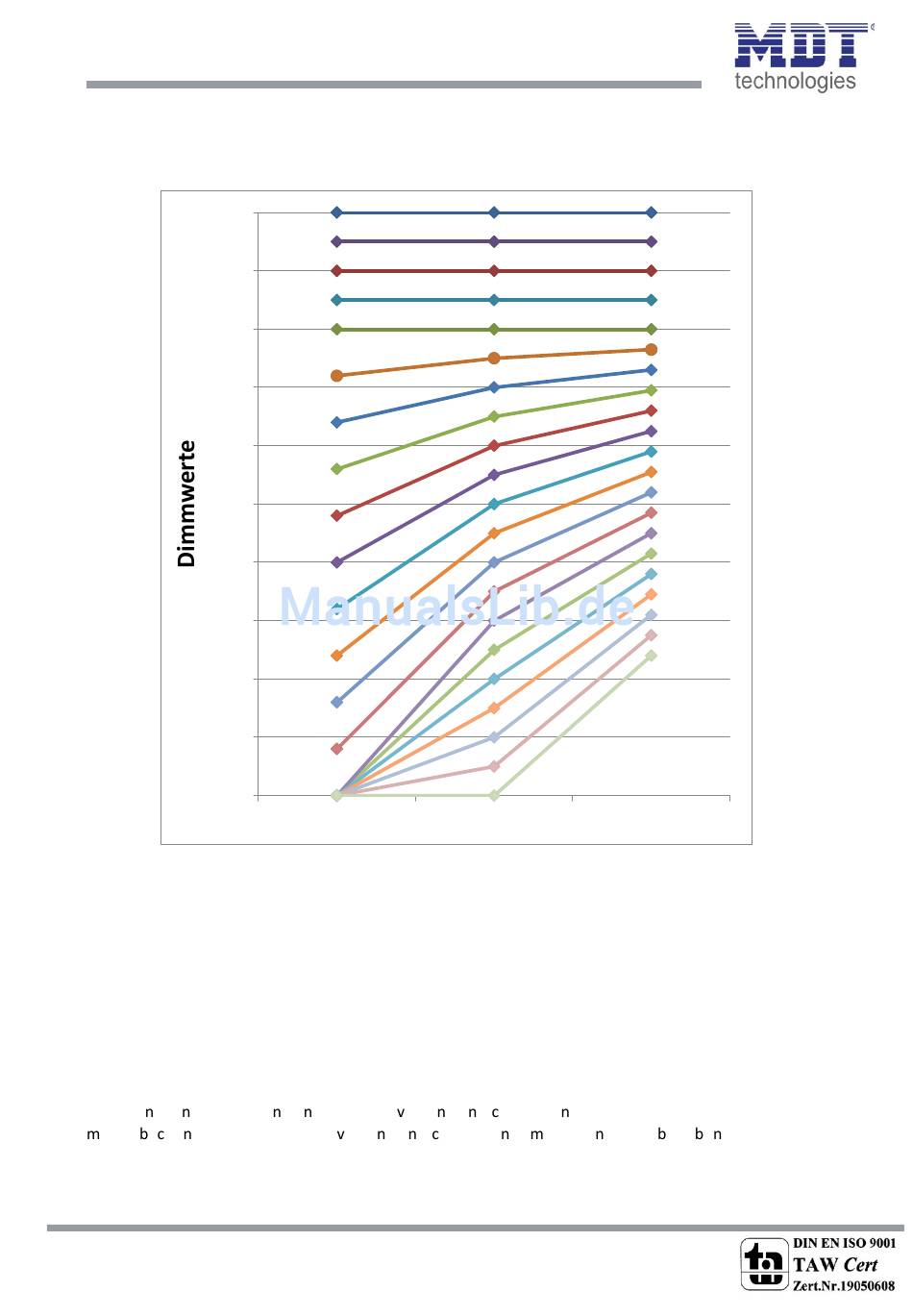

Das nachfolgende Diagramm verdeutlicht das Dimmverhalten für die 3 Lichtgruppen bei
unterschiedlich starker Sonneneinstrahlung. Der TeachIn Wert wurde in diesem Beispiel bei einem
absoluten Dimmwert von 80% mit 450 Lux erreicht, die Einflüsse wurden beide auf mittel eingestellt.
100,0
90,0
80,0
70,0
60,0
50,0
40,0
30,0
20,0
10,0
0,0

Abbildung 25: Verhalten proportionale Zonenregelung

Ersichtlich wird das je nach Stärke der Sonneneinstrahlung die Fensterseite stärker runtergedimmt
wird als mit Mitte und die Wandseite entsprechend langsamer.
Geht die Sonneneinstrahlung wieder zurück, werden alle Lichtbänder wieder auf 80% geregelt.
Wird die Lichstärke z.B. von 450 Lux auf 300 Lux eingestellt (rel. Dimmen, abs. Dimmen oder Szene)
erfolgt der Einsatz der Regelfakoren automatisch erst bei dem richtigen Dimmwert. In diesem Fall z.B.
bei 50%. Ohne Sonneneinstrahlung regeln dann alle drei Lichtbänder auf 300 Lux mit 50% Dimmwert.
Mit Sonneneinstrahlung verschieben sich die Dimmwerte unterhalb von 50% entsprechend.
Mit der eue „proportio ale Master/Sla e Ko sta tli htregelu g" sind alle Nachteile der
arktü li he „Offset Master/Sla e Ko sta tli htregelu g" it feste Offset eho e .
