Inhaltsverzeichnis

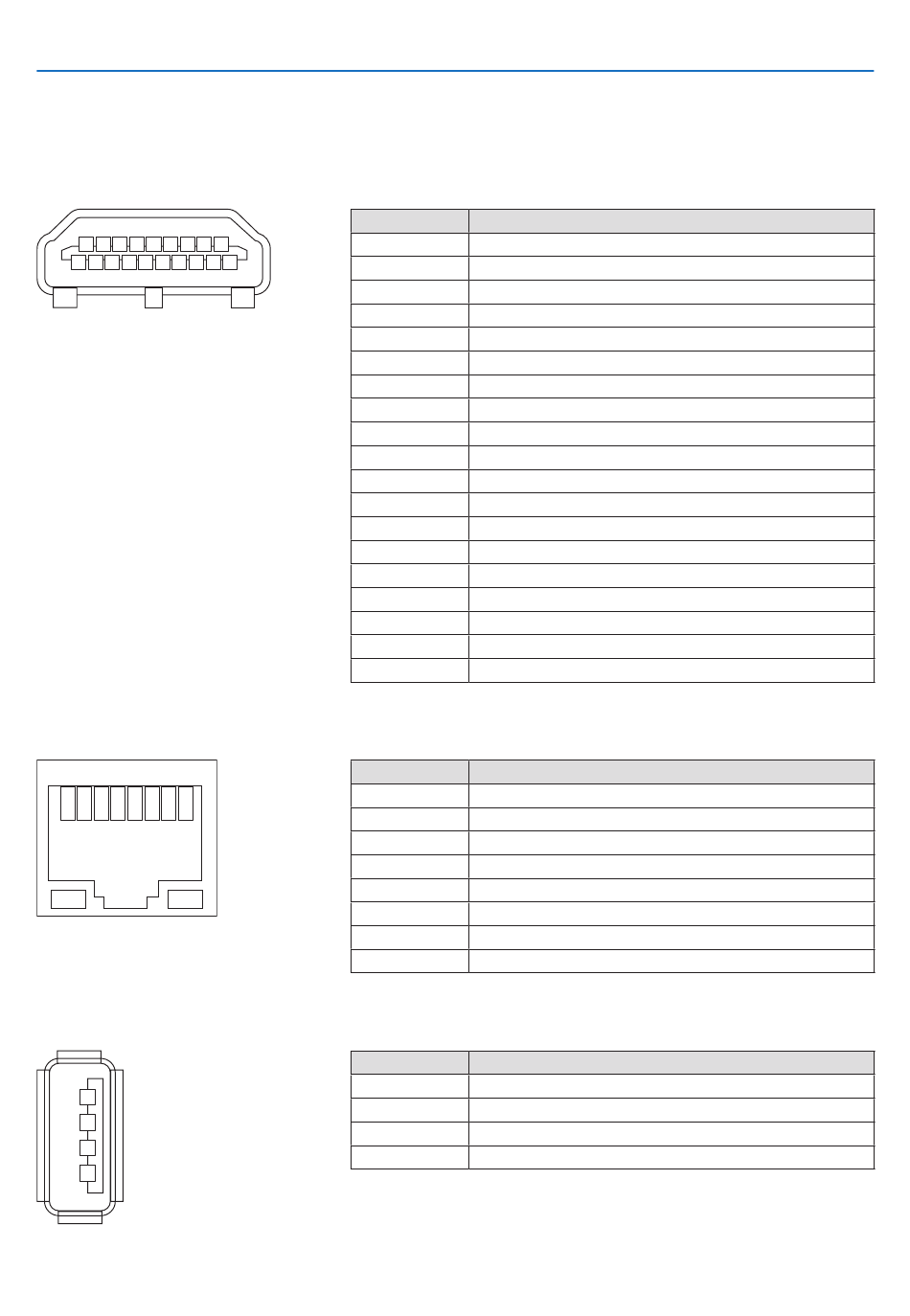

9-5. Zuordnung der Stifte und Signalbezeichnungen der
Hauptanschlüsse
HDMI 1/HDMI 2-Anschluss (Typ A)
2 4 6 8 10 12 14 16 18
1 3 5 7 9 11 13 15 17 19
LAN-Anschluss (RJ-45)
1 2 3 4 5 6 7 8
USB-Anschluss (Typ A)
1
2
3
4
Stift-Nr.
1
TMDS-Daten 2+
2
TMDS-Daten 2 Abschirmung
3
TMDS-Daten 2−
4
TMDS-Daten 1+
5
TMDS-Daten 1 Abschirmung
6
TMDS-Daten 1−
7
TMDS-Daten 0+
8
TMDS-Daten 0 Abschirmung
9
TMDS-Daten 0−
10
TMDS-Takt +
11
TMDS-Takt-Abschirmung
12
TMDS-Takt−
13
CEC
14
Verbindung trennen
15
SCL
16
SDA
17
DDC/CEC-Erdung
18
Stromversorgung +5 V
19
Hot-Plug-Erkennung
Stift-Nr.
1
TxD+/HDBT0+
2
TxD−/HDBT0−
3
RxD+/HDBT1+
4
Verbindung trennen/HDBT2+
5
Verbindung trennen/HDBT2−
6
RxD−/HDBT1−
7
Verbindung trennen/HDBT3+
8
Verbindung trennen/HDBT3−
Stift-Nr.
1
V
BUS
2
D−
3
D+
4
Erdung
